红外遥控调光开关包括调光开关主体和遥控器两部分，如图1所示。调光开关主体面板上有一个红外光接收窗口和一个手动按键，背后有两个接线端和一个遥控通道设定开关。遥控器上有4个控制按键。该红外遥控调光开关具有以下特点：（1）调光开关主体可以直接取代电灯开关，控制电灯的点燃、熄灭和明、暗变化；（2）既可以用遥控器遥控操作，也可以手动操作；（3）具有记忆功能，会记住上次使用时所选择的电灯亮度；（4）采用二线制电气连接，安装简便。
一、电路工作原理

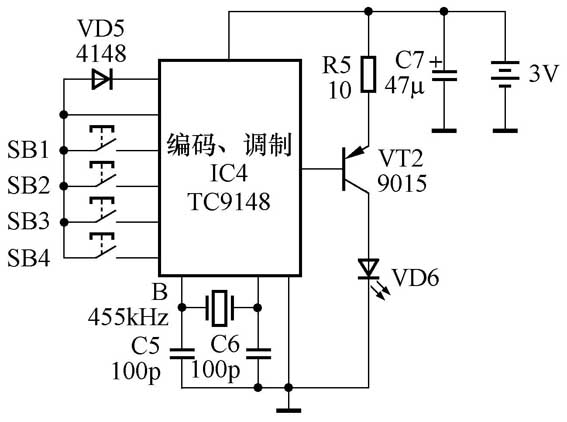

红外遥控发射电路采用专用集成电路TC9148（图3中IC4），其内部包含编码、振荡、分频、调制、放大等单元电路。电路振荡频率由外接晶体B决定，为455kHz ，经内部分频后产生38 kHz的载频信号。SB1～SB4为4个遥控通道的控制按键，当按下某一按键时，IC4便进行相应的编码并调制到38 kHz的载频上，经VT2放大驱动红外发光二极管VD6发出红外遥控信号。

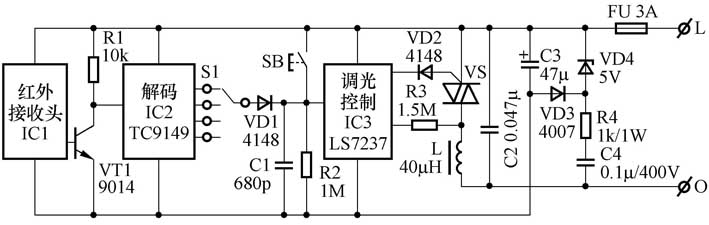

调光开关主体接收电路采用集成红外接收头（IC1）和与IC4相配套的解码集成电路TC9149（IC2）。如图2所示，红外遥控信号由IC1接收、VT1放大后进入IC2解码得到控制信号并从相应的输出端输出。S1为遥控通道设定开关，其4个挡位对应遥控器上的4个按键。IC3为调光控制集成电路LS7237，内部集成有逻辑控制器、锁相环路、亮度存储器、数字比较器等，具有开、关和光亮度调节功能。当IC2输出的控制信号经S1、VD1加至IC3时，IC3便产生相应的触发信号经VD2使双向晶闸管VS导通、截止或改变导通角，以达到控制电灯开关或调光的目的。SB为手动控制按键。R4、C4、VD3、VD4、C3等组成阻容降压整流电路，为电路提供5V工作电源。
二、安装与使用

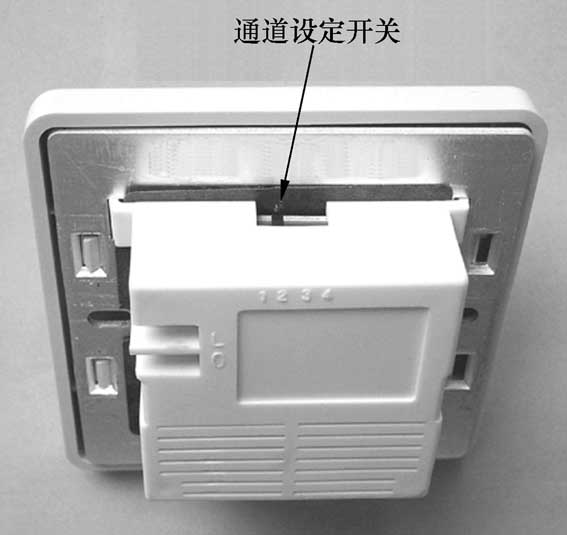

安装前首先应设定遥控通道，如图4所示，将调光开关主体背面的遥控通道设定开关S1拨至1挡（或2、3、4挡），这时可用遥控器的SB1键（或SB2、SB3、SB4键）进行遥控。家中有若干个（不超过4个）调光开关时，S1应分别设定在不同挡位，即可用一只遥控器遥控这些电灯。

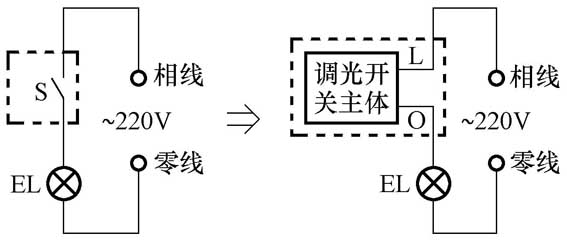

安装时，将调光开关主体直接取代原有的电灯开关，如图5所示。图6示出调光开关主体背面的两个接线端，应将“L”端接电源相线，“O”端接通往电灯的线，不可颠倒。
使用时，按一下遥控器上的按键或调光开关主体上的手动按键（小于0.4秒），电灯即亮；再按一下，电灯即灭。按住按键不放（大于0.4秒），电灯将会由亮渐暗再由暗渐亮地循环变化，在达到所需亮度时松开按键即可。此亮度会被电路记忆，下次打开电灯时即为此亮度。
三、常见简单故障的处理
1.遥控和手动均不起作用。
常见的原因为： （1）安装时“L”端与“O”端接线接反，应将220V市电相线接入“L”端；（2）原电灯开关安装在220V市电零线一侧，遇此情况应改接电源走线使调光开关主体串接市电相线一侧；（3）保险丝FU烧断，按图7所示将电路板上的保险丝更换即可；（4）作为负载的电灯灯泡已坏，换新即可。
2.遥控器不起作用。
如手动按键控制正常而遥控无效，可能是：（1）遥控器内未装电池，或电池极性装反，正确装入电池即可；（2）电池接触不良，将电池安装盒中接点上的脏污擦拭干净即可；（3）所按的遥控按键与设定的遥控通道不一致，应按所设定的相应按键。
3.遥控距离拉不开。
有两种可能：（1）遥控器电池陈旧，应换新；（2）调光开关主体上的红外光接收窗口脏污，擦拭干净即可。
4.遥控紊乱。
如发现遥控某灯时其他电灯也跟着动作，这是遥控通道设定错误所致，应按上节所述正确设定各调光开关主体上的遥控通道设定开关。
文/门宏
