这里介绍一具简单易制的电子评分机。通过这个实验，可以帮助我们了解电子计算机加法电路的一些基本原理。
为了便于理解起见，我们假定试卷只有三道试题，而且都是“是非”题。评分标准，假定答对第一题或第二题都为1分，答对第三题为3分。这样，评分的结果共有以下几种可能：1．三题全错了，得零分；2.仅第一题对了，得1分；3．仅第二题对了，得1分；4．仅第一题和第二题对了，得2分；5．仅第三题对了，得3分；6．仅第一题和第三题对了，得4分；7.仅第二题和第三题对了，得4分；8．三题全对了，得5分。
评分机应根据上述答题具体情况，指示出相应的分数。实际上，上述8种情况，是8个加法等式，可写成：0＋O＋0=0， 1＋0＋0=1， 0＋1＋0=1， 1＋1＋0=2，0＋0＋3=3，……，所以，评分机就是一种简单的加法器。
在设计时，评分机输入部分用三个单刀双掷开关S组成，每个开关对应一个试题，开关的两个位置分别对应答题的“对”与“错”。在使用前，开关都在错的位置，评分机指示零分。答对一题，就把相应的开关倒过来。输出部分有6个氖管，它们分别代表0、1、2、3、4、5分。相应的氖管燃亮，就指示评分结果。

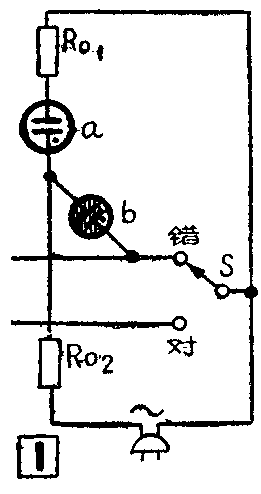

图1的基本电路，说明了评分机的工作原理。图中氖管a即评分指示灯，氖管b叫它作工作时，开关S即“对—错”开关。
很明显，当S在“对”的位置时，b不会燃亮，因为它不与电源成通路。但是，a可以燃亮。这就指示了开关S对应的试题的分数。当S在“错”的位置时，指示灯a与工作灯b并联接通电源，但a多串联一个电阻R\(_{1}\)，所以b容易起燃，而b起燃后，它的内阻急剧降低，几乎把a短路，因此a不能起燃，表示了“错”这个评断。

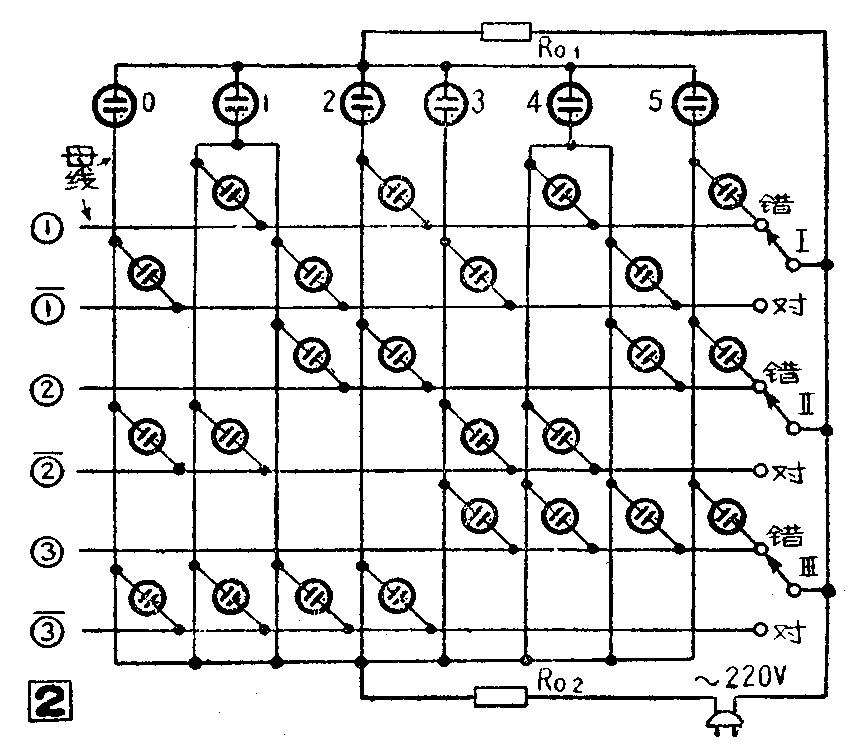

不难看出，这个基本电路实际上就是只有一道题目的评分机电路。如果题目不是一道，那就要把这些基本电路摆成一个象图2那样的方阵才行。这种方阵的设计，可依下列步骤进行：
1．表示总分的指示灯数应等于评分可能得到的结果的数目。在本文介绍的例子中，有0、1、2、3、4、5六个可能结果，因此方阵中就需要六个总分指示灯。
2．每一总分指示灯的纵列母线数（见图2）等于每个总分的可能组合数。例如0分，只有三题全错了这一种可能组合，所以0分指示灯纵母线只有一根。1分有两种可能组合，即仅第一题对了或仅第二题对了这两种，所以有两根纵母线。如果用①、②、③表示对的题目，用①-②-③-表示错的题目，那么各种分数的可能组合情况可表示如下：
0分：①-②-③-，只有这一种可能组合；
1分：①②-③-，①-②③-，有两种可能组合；
2分：①②③-，只有一种可能组合；
3分：①-②-③，只有一种可能组合；
4分：①②-③，①-②③，有两种可能组合；
5分：①②③，只有一种可能组合。
因此，方阵的纵母线共有8条。
3．“对—错”开关数等于试卷题目数，也等于横列母线对数（见图2）。
4．在每对横母线上，分别标记①①-、②②-、③③-。注意对应于开关错位置的母线标记“对”的记号，如①、②、③，而对应于开关对的位置标记“错”的记号，如①-、②-、③-。然后按着上述各种分数的可能组合情况的标记，在交叉点接入工作灯。例如零分的可能组合标记为①-②-③-，那么在零分纵母线与标有①-、②-、③-的横母线的交叉处，都应接入工作灯（见图2）。又例如4分的可能组合标记为①、②-、③，①-、②、③，那么在4分的第一根纵母线与你有①、②-、③的横母线的交叉处，以及第二根纵母线与①-、②、③几根横母线交叉处，都应接入工作灯（见图2）。

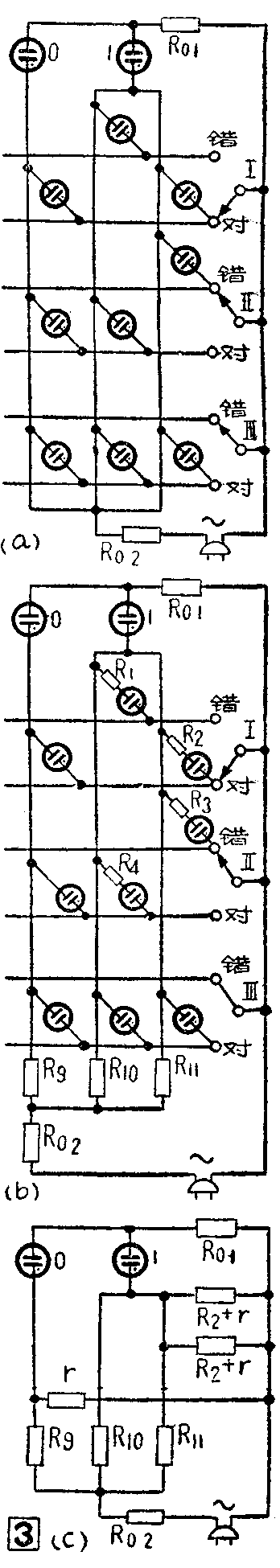

到此，整个方阵的初步设计已告完成。从图2可看出，当开关都在“错”的位置时，除0分指示灯的纵母线外，每根纵母线上都至少有一个工作灯接通电源，这些工作灯起燃后把其它指示灯都短路了。但是这个电路还不完全。首先，零分指示灯也被其它工作灯短路了。其次，当第一题开关在“对”的位置时，根据要求，零分灯纵母线的工作灯应起燃，以便将零分灯短路。但是，从图2可以看出，由于这个工作灯被其它已起燃的工作灯短路了，所以它不能起燃，达不到上述要求。另外，当第一题开关在“对”的位置时，1分灯的另一根纵母线上仍有接通电源的工作灯，这个工作灯也会优先起燃而将1分灯短路（见图3a）。因此，对图2的电路还要进行修改。必须在各纵母线下端串接一个电阻，同时在同一指示灯的各纵列母线上的对应于开关Ⅰ、Ⅱ的各工作灯也必须串接一个电阻，见图3b。这些电阻叫做隔离电阻。加接隔离电阻R\(_{9}\)、R10……后，各工作灯就不会相互短路。加接隔离电阻R\(_{1}\)～R4后，这些接有R\(_{1}\)～R4电阻的工作灯便失去短路作用。因此，当第一题开关在“对”的位置时，0分灯被它的第一个工作灯短路而熄灭，而1分灯的工作灯都串有隔离电阻，1分灯不能被短路，所以燃亮，见图3c。仔细观察图3b，也许会提出这样的问题：只要开关Ⅲ在“错”的位置，不论开关Ⅰ、Ⅱ在甚么位置，1分指示灯都没有被无隔离电阻的工作灯短路，是不是1分灯在开笑Ⅰ、Ⅱ都在“错”的位置或都在“对”的位置时也会燃亮呢？不会的，从图4可以看出，因为这时0分灯成2分灯会燃亮，使1分灯上的电压降低到起燃电压以下。只要0分灯或2分灯燃亮，1分灯便不会燃亮。4分灯的情况与1分灯的情况相似，这里就不重复叙述了。

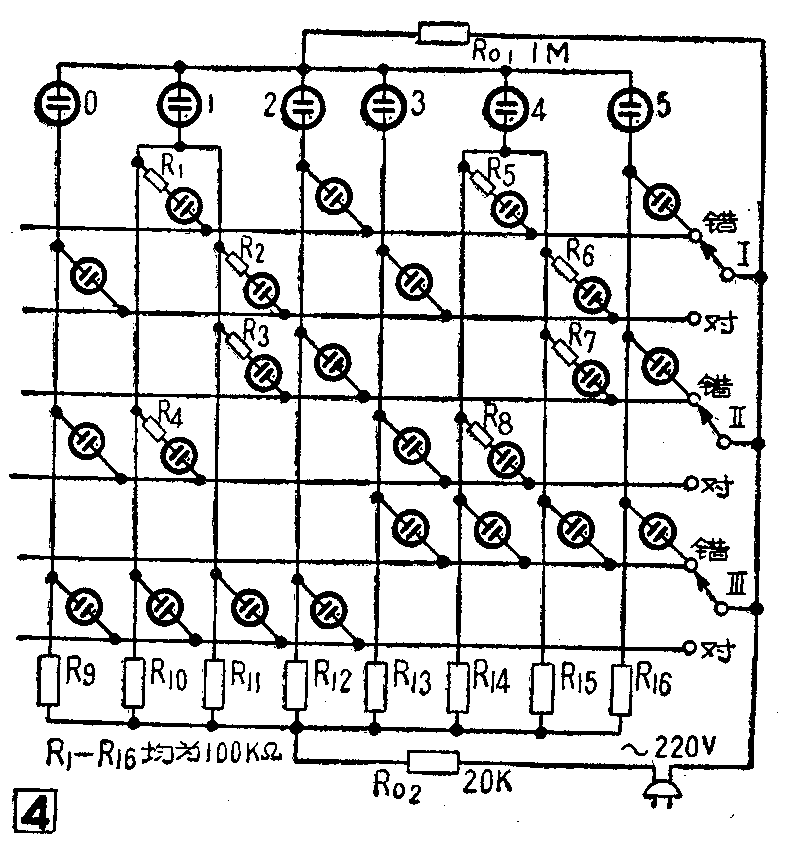

加隔离电阻后的总图，示于图4，这也就是本文介绍的电子评分机的总图。
实际制作并无特殊困难。选择零件时，要注意选择同类型的氖管，各氖管的特性应尽可能相同。电阻R\(_{1}\)～R16都为100K，1／2瓦，要注意实际数值不能相差过大。否则，可能工作不稳定，发生某个指示灯不够亮或同时有几个指示灯燃亮的情况。如果发生这种情况，可更换或调换一下氖管试试。电阻R\(_{0}\)1如果太小，可能烧坏氖管，如果太大，可能氖管不够亮，试验结果以1兆欧1／2瓦为宜。电阻R02为20K1／2瓦左右。氖管的起辉电压为65伏左右。

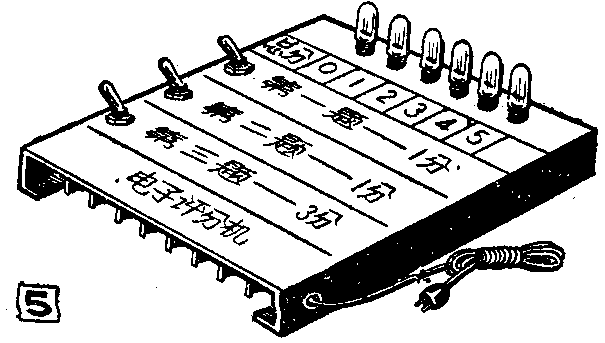

整个线路元件可安装在一块280×420毫米大小的三合板上（图5），布线可按图4原样设计，必要时可先把电路画在三合板上，再依图布线。(田进勤)
