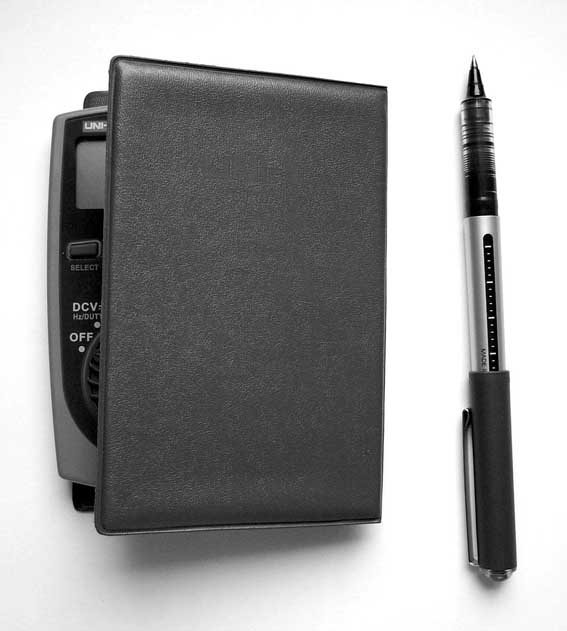

笔记本式数字万用表的最大特点是体积小巧轻薄，非常适合在移动场合使用。图1所示是优利德科技（东莞）有限公司生产的UT10A笔记本式数字万用表，它比一枝普通的签字笔的长度还要短些，重量也仅有120g。
一、结构与功能
UT10A是一款笔记本式自动量程数字万用表，具有功耗低、结构新颖、功能齐全、测量精确、自动化程度高的特点。该表结构如图2所示，LCD显示屏用来显示测量结果和功能信息。显示屏下面有4个功能键，用来控制和操作万用表。功能键下面是测量选择开关，用来选择测量对象。量程由表内CPU自动控制选择。为缩小万用表体积，没有采用输入插孔，正、负表笔直接从万用表右下侧面引出。
UT10A笔记本式数字万用表的主要功能有：
1. 测量直流电压：测量范围0 ～ 500V，分为5挡（自动换挡），输入阻抗10MΩ，最小分辨率0.1mV。
2. 测量交流电压：测量范围0 ～ 500V，分为4挡（自动换挡），输入阻抗10MΩ，最小分辨率1mV，频率响应40 ～ 400 Hz 。
3. 测量电阻： 测量范围0 ～ 40MΩ，分为6挡（自动换挡），最小分辨率0.1Ω。
4. 测量电容： 测量范围0 ～ 200μF，分为6挡（自动换挡），最小分辨率1 pF。
5. 测量频率： 测量范围0 ～ 99.99 kHz ，分为4挡（自动换挡），最小分辨率0.01 Hz 。
6. 测量占空比： 测量范围0.1% ～ 99.9% ，分辨率0.1% 。
7. 测量二极管与通断： 可测量二极管等晶体管的PN结正向压降，分辨率1mV。测量通断时显示被测两点间阻值，并有蜂鸣提示音。
该表还具有数据保持、相对值测量，可显示负值、超量程指示、切换按键提示音、自动关机、电池电压不足提示等功能。
二、工作原理

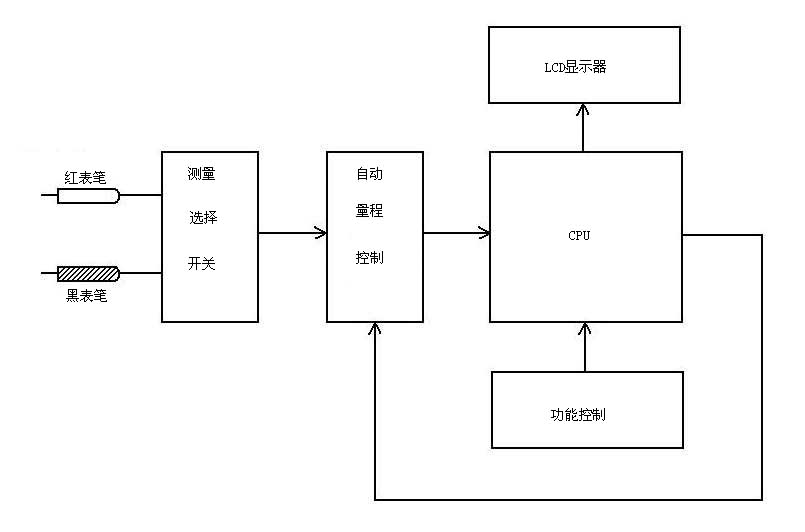

电路基本工作原理框图如图3所示，被测信号由正（红色）、负（黑色）表笔输入，测量选择开关选定测量类别，共分为三挡：①直流电压挡DCV ；②交流电压挡ACV ，测量频率和占空比也在此两挡；③电阻挡Ω ，测量电容、二极管和通断也在此挡。测量选择开关同时兼电源开关，当其指向OFF时关断电源。自动量程控制电路根据CPU的指令自动选择合适的量程，对被测信号取样后送入CPU进行处理，最后由LCD显示屏显示测量结果。设有4个功能键对CPU和整机进行功能控制：①SELECT为电阻、二极管、通断、电容测量模式转换键；②RELATIVE为相对值测量键；③DATA HOLD为数据保持键；④Hz / DUTY为电压、频率、占空比测量转换键。刚开机时，SELECT键处于电阻测量状态，RELATIVE键处于非相对值测量状态，DATA HOLD键处于非数据保持状态，Hz / DUTY键处于电压测量状态。
三、使用方法

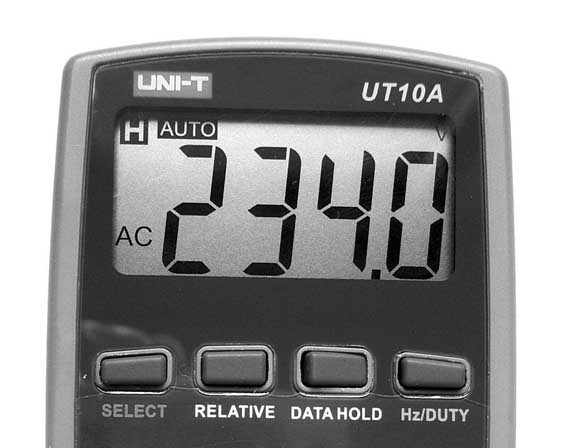

1.测量交流电压： 测量选择开关旋至ACV挡，两表笔不分正、负接被测电压电路两端，显示屏即显示出被测电压值，如图4所示，同时还显示出以下信息：交流符号“AC”、自动量程符号“AUTO” 、电压计量单位符号“V”。
2.测量直流电压： 测量选择开关旋至DCV挡，红表笔接被测电压正端，黑表笔接被测电压负端即可。如表笔接反，如图5所示，显示屏将显示负值。
3.测量频率： 在ACV或DCV挡，按一下Hz / DUTY键可转换为频率测量，显示屏直接显示被测信号的频率，如图6所示，显示被测交流电压频率为50 Hz。
4.测量占空比： 在ACV或DCV挡，按两下Hz / DUTY键可转换为占空比测量，显示屏直接显示被测信号的占空比，如图7所示，显示被测信号的占空比为49.4% 。
5.测量电阻： 测量选择开关旋至Ω挡，两表笔不分正、负接被测电阻两端，显示屏即显示出被测电阻的阻值，如图8所示，同时还显示自动量程符号“AUTO”和电阻计量单位符号“Ω”。

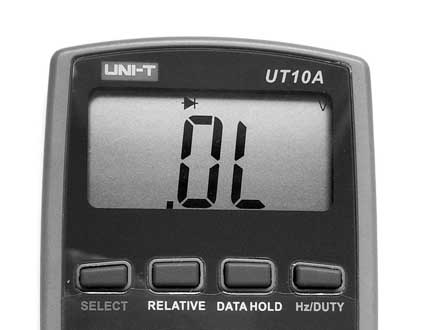

6.检测二极管： 测量选择开关旋至Ω挡，按一下SELECT键转换为二极管测量，红表笔接被测二极管正极，黑表笔接被测二极管负极，则显示屏显示出被测二极管的正向压降，将两表笔对调再测应显示“OL”，如图9所示。否则说明被测二极管已坏。此法也可用来检测三极管，方法是分别检测被测三极管的b-e和b-c两个PN结。

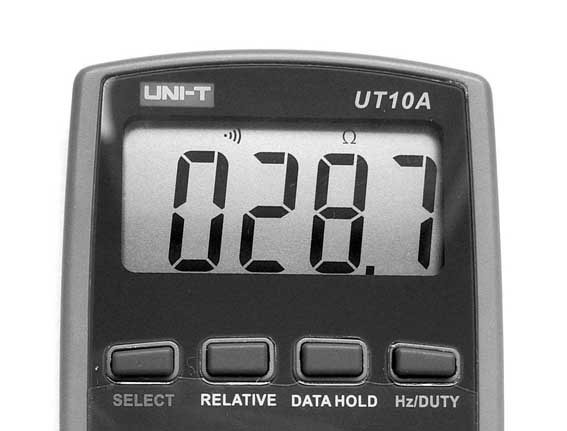

7.测量通断： 测量选择开关旋至Ω挡，按两下SELECT键转换为通断测量，两表笔接触被测电路或元器件的两端，显示屏显示被测两点间阻值，如图10所示。当蜂鸣器响时表示被测两点间阻值不大于70Ω 。

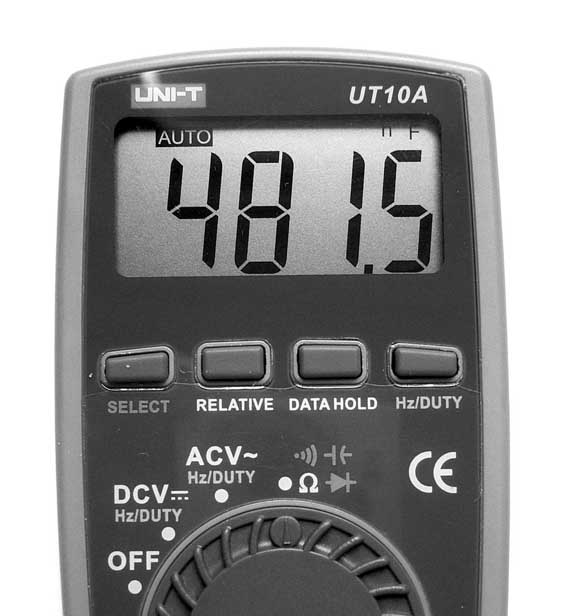

8.测量电容： 测量选择开关旋至Ω挡，按三下SELECT键转换为电容测量，两表笔不分正、负接被测电容两端，显示屏即显示出被测电容的容量，同时显示自动量程符号“AUTO”和电容计量单位符号“nF”， 如图11所示。

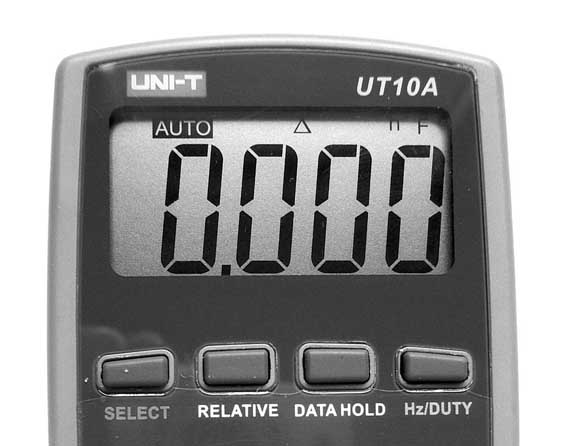

9.相对值测量： 相对值测量显示的结果是两次测量结果之差，运用此功能可以消除引线电阻、杂散电容或干扰信号对测量结果的有害影响。以测量电容为例，如表笔悬空时显示不为“0”，可按一下RELATIVE键进入相对值测量状态，显示屏显示“0000”和“△”符号，如图12所示，表示已启用相对值测量功能。再按一下RELATIVE键则取消此功能。
四、简单故障的处理

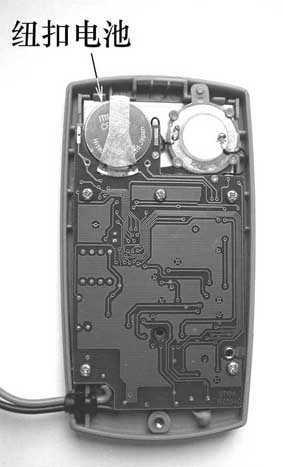

1.无法开机。UT10A万用表采用3V纽扣电池为电源，当将测量选择开关旋至各测量挡位而无法开机时，原因一般在电池方面：①表内未装电池，②电池电压过低或已无电，③电池接触不良。应如图13所示打开万用表后盖，正确装入完好的3V纽扣电池。

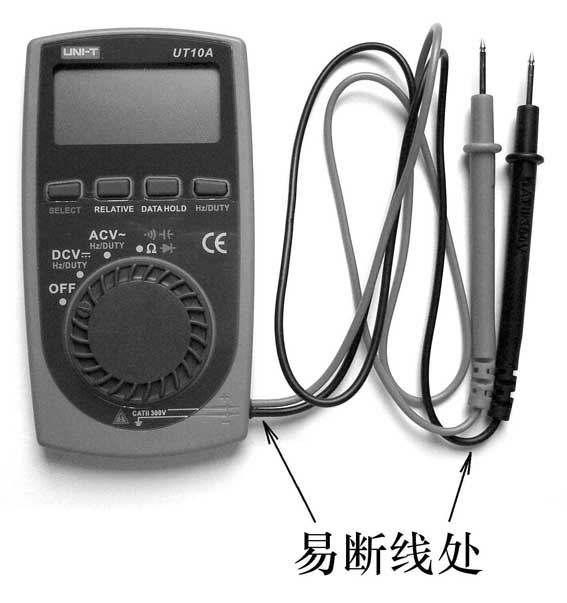

2.无法测量。能够正常开机，各测量挡位均有初始显示，但测量时却无法显示测量结果，原因多为表笔引线接触不良，较常见的是表笔根部及万用表引出线处内部断线（图14），将断处重新焊接好或换上新的表笔线即可。
3.某些测量不正常。测量中如显示“OL”，表示被测对象的值已超过UT10A万用表的最大量程，该表无法进行测量。
文/门宏
