电子留言台灯是一种新颖的多功能灯具，不仅可以照明，还具有语音留言、时钟、万年历、温度计等功能，操作简便，显示清晰，语音明亮，适合现代家庭使用。
一、结构与功能

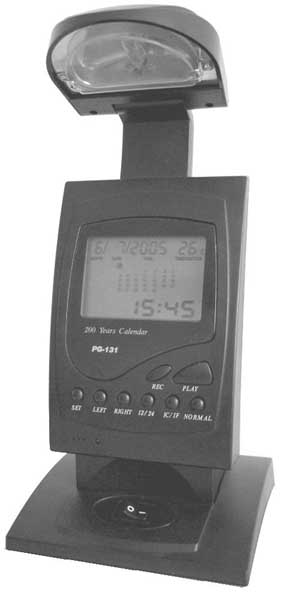

电子留言台灯如图1所示，与普通台灯最大的不同是，除了照明灯泡和底座上的电源开关外，还有一个显示控制面板。面板上部是LCD液晶显示屏，用以显示日期、时间、月历、温度等数据。面板中部共有两排8个控制按键：第一排是录音 REC 和放音PLAY按键，第二排是设置SET、左调LEFT、右调RIGHT、时制12/24、温度IC/IF、状态NORMAL按键。面板下部有受话孔和录音指示灯。
该款电子留言台灯的主要功能有：①石英灯照明，②年月日和星期显示，③12或24小时制时间显示，④摄氏℃或华氏环境温度显示，⑤200年月历查询，⑥整点音响提示，⑦三个可独立设置的闹钟，⑧语音录音并可定时播放。
二、电路工作原理
电子留言台灯由照明、时钟万年历、电子录放音3部分电路组成。
1.照明电路。

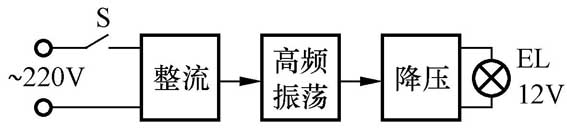

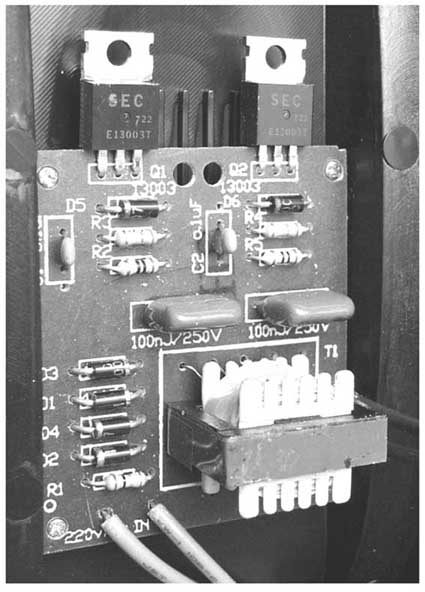

电子留言台灯采用12V石英灯泡照明，具有亮度高、功耗小、寿命长和安全的特点，图2为照明电路原理方框图。交流220V市电被直接整流为310V左右的直流电压，经高频振荡电路逆变为约270V、40 kHz的高频交流电压，再由高频变压器降压为12V点亮石英灯泡。图3所示为照明电路板。
2.时钟万年历电路。

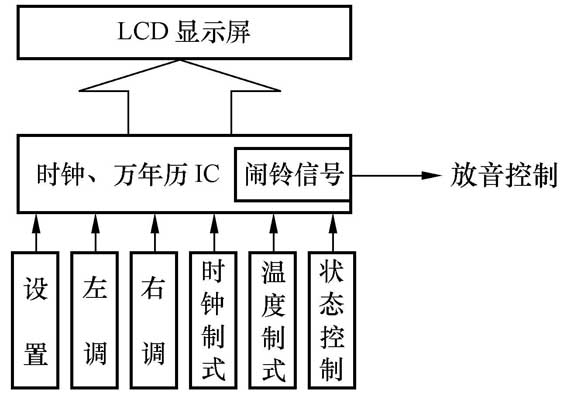

采用了专用大规模集成电路和大尺寸LCD液晶显示屏，因此电路简洁可靠，显示清晰明了。电路原理如图4所示，通过6个控制按键，可以进行多种设置和控制操作。
3.电子录放音电路。

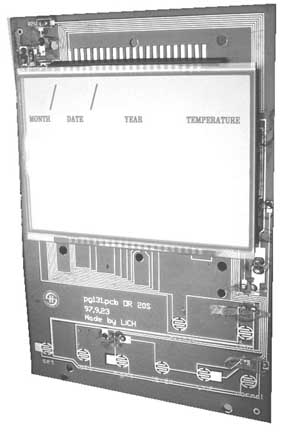

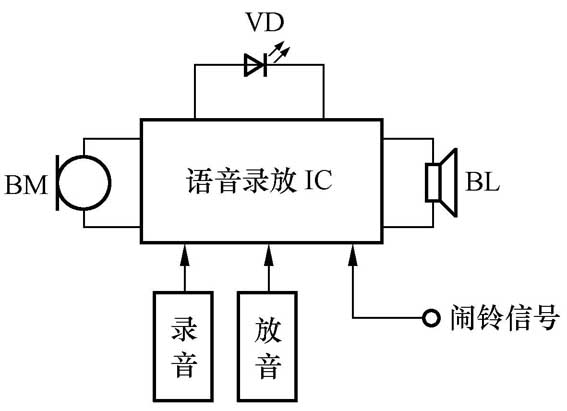

电路原理见图5，采用了语音录放集成电路，可录8秒语音留言，BM为驻极体话筒，BL为微型扬声器，发光二极管VD作录音指示。语音留言既可随时手动播放，又可定时自动播放。图6所示为时钟万年历和录放音电路板。
三、使用方法

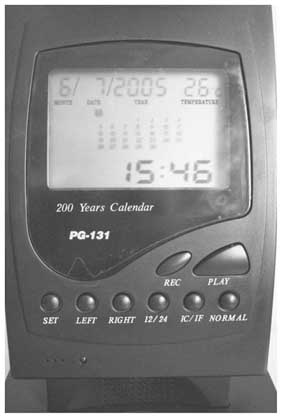

除照明灯使用220V市电外，其余功能电路均由电池供电，因此使用前应打开电子留言台灯底部的电池盒，装入4节5号电池。各项操作均在图7所示面板上进行。
1.闹钟设定。
共可设定三个不同时间的闹铃。按 SET 键一下，进入“闹铃1”设置；按SET键两下，进入“闹铃2”设置；按SET键三下，进入“闹铃3”设置。进入后，按LEFT键设定小时，按RIGHT键设定分钟，按NORMAL键开启或关闭闹铃。
2.日期设定。
按SET键四下，进入“日期”设置，按LEFT键设定月，按RIGHT键设定日，按NORMAL键设定年，星期自动设定。
3.时间设定。
按SET键五下，进入“时间”设置，按LEFT键设定小时，按RIGHT键设定分钟。以上设定完成后，再按一下SET键，返回正常显示状态。按12/24键可以在12小时制和24小时制之间切换。
4.整点音响提示。
正常显示状态下，按NORMAL键开启或关闭该功能。
5.年月历查询。
正常显示状态下，按LEFT键上查或按RIGHT键下查年月历，30秒后显示返回正常状态。
6.温度自动显示。
按IC/IF键温度显示可以在摄氏（℃）或华氏（°F）之间切换。
7.语音留言与播放。
按住REC键，面板上红色录音指示灯亮（如图8所示），即可对着台灯讲话，最长可录音8秒钟。此录音将长期保存在芯片中，直至录入新的留言。按一下PLAY键即可将语音留言播放一遍。另外，当闹钟定时时间到时则会自动播放一遍语音留言。
四、简单故障处理
1.台灯不亮。
常见原因为石英灯泡损坏，拔下电源插头，换上相同规格的新灯泡即可。
2.LCD显示屏暗淡或无显示。
通常为电池陈旧或无电，换上新电池即可。
3.设定或查询操作时显示紊乱。
这是交流电路干扰所致，关闭石英灯开关，拔下交流市电插头，一般即可消除干扰恢复正常。
4.部分按键失灵。
最大的可能是按键接点接触不良， 将图6所示电路板上的按键接点擦拭干净，大多数情况下即可排除故障。
文/门宏
