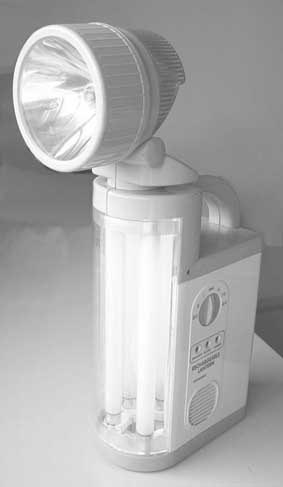

多功能应急灯的外观如图1所示，它主要应用于突然断电时的应急照明。多功能应急灯具有以下特点与功能：（1）单管或双管荧光灯照明，由转换开关选择。单管连续照明时间达7小时，双管连续照明时间达3小时以上。（2）聚光射灯照明，灯头可俯仰150°，左右转动90°调节，光束射程可达数十米，连续照明时间大于7小时。（3）闪光信号灯，以0.5Hz的频率闪烁发光，可连续闪光9小时以上。（4）应急照明。选择此功能时，市电正常时应急灯不亮，而当市电中断瞬间应急灯立即点亮，应急转换时间小于1秒。（5）音响报警，可与荧光灯、射灯、信号灯联合工作，由选择开关控制。
一、电路工作原理

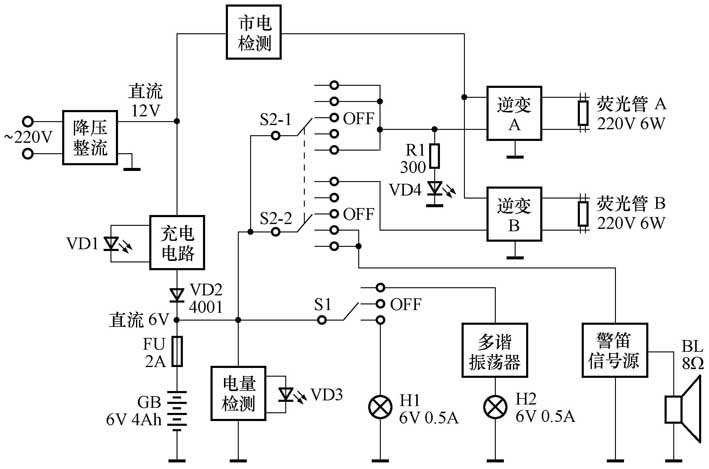

多功能应急灯电原理图如图2所示，它由降压整流电路、充电电路、逆变电路、市电检测电路、电量检测电路、多谐振荡器、警笛信号源等单元电路组成，GB为6V/4Ah铅酸密封式免维护蓄电池，S1、S2为功能选择和控制开关。发光二极管VD1为充电指示灯，VD3为蓄电池电量指示灯，VD4为应急功能指示灯。
1.降压整流电路与充电电路。交流220V市电通过变压器降压、二极管桥式整流后，输出12V左右的直流电压，再经充电电路和二极管VD2，向蓄电池GB充电，同时向整机电路供电，此时充电指示灯VD1点亮。未接通市电电源或虽接通市电电源但停电时，由蓄电池GB向整机电路供电。二极管VD2的作用是在无市电时，阻止蓄电池GB的电流向充电电路倒灌。电量检测电路对蓄电池的电量进行检测并由VD3指示，VD3亮表示电量充足。
2.逆变电路。其功能是将蓄电池输出的6V直流电压逆变为约220V的交流电压去点亮荧光灯管。逆变电路共两套，分别作用于两个荧光灯管。逆变电路受控制开关S2和市电检测电路的双重控制，使荧光灯仅在没有市电时方可点亮。

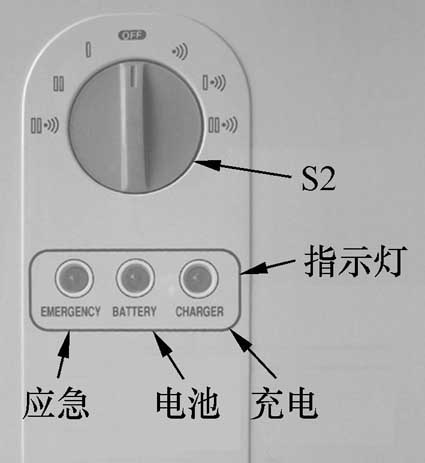

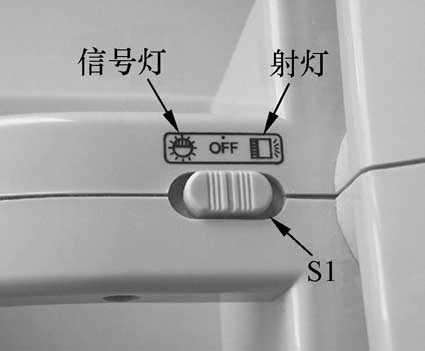

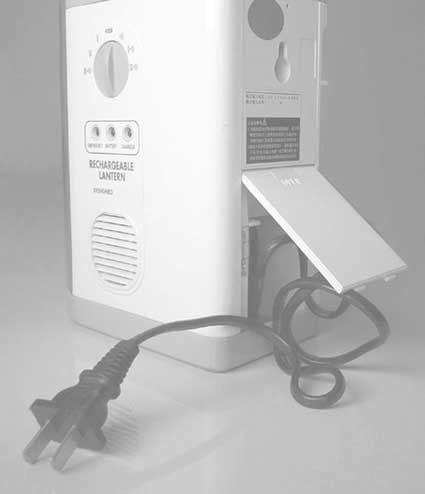

3.控制电路。（1）开关S1控制聚光射灯与闪光信号灯（图3），与有无市电无关。当S1拨向闪光信号灯一侧时，多谐振荡器起振，使H2闪光。（2）开关S2控制荧光灯与警笛（图4），分别有：单荧光灯、双荧光灯、警笛、警笛加荧光灯等使用模式。当S2拨至警笛功能位置时，警笛信号源工作，驱动扬声器BL发出警笛声。（3）应急照明功能由S2和市电检测电路构成，S2应拨至单荧光灯或双荧光灯功能位置，电源插头（图5）应插入市电插座。有市电时，市电检测电路输出“禁止”信号使逆变电路不工作，荧光灯不亮，市电对应急灯充电。一旦市电断电，“禁止”信号消失，荧光灯即亮（蓄电池供电）。市电恢复后，荧光灯即灭，又自动转入充电待命状态。VD4亮表示使用应急照明功能。
二、简单故障的处理
1.聚光射灯或闪光信号灯不亮。常见的原因为灯泡H1或H2损坏，可逆时针方向旋下射灯罩，如图6所示更换已损坏的灯泡（6V/0.5A）即可。
2.某一荧光灯管不亮。常见的原因为该荧光灯管损坏，将应急灯底部的旋扣旋至“OPEN”位（图7），如图8所示取下透明灯罩，更换已损坏的荧光灯管（220V/6W）即可。
3.使用市电可工作，没有市电时所有功能都不工作。这是蓄电池不能向各电路正常供电所致，一般为保险丝FU烧毁，打开应急灯外壳，更换同规格的保险丝（2A）即可。
4.聚光射灯、闪光信号灯、警笛均正常，而两个荧光灯均不亮。最大的可能是操作有误，应急灯的电源插头插入了市电插座，这时在市电正常的情况下荧光灯是不工作的（处于应急待命状态）。如欲使用荧光灯，将电源插头从市电插座上拔下即可。
5.照明时间明显缩短。如果是按正常时间充电的，则说明蓄电池已失效，应更换蓄电池。为防止铅酸蓄电池过早失效，应经常充电使蓄电池保持电量充足。使用中发现光变弱时应立即充电，长期不用时应至少每3个月充电一次（8～12小时），否则蓄电池将会失效。
文/门宏
