前些年曾经流行过一种笔式收音机，也叫收音笔，它既可作圆珠笔使用，又可作耳塞式收音机。有些电子爱好者还保留着这种产品，弃之可惜，不如增添部分元器件改装成简易盒式收音机。

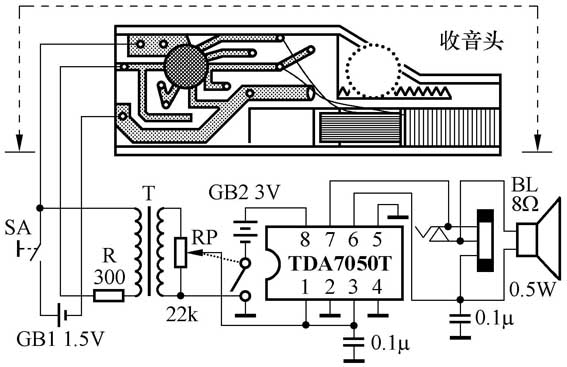

改装时，把不用的笔头部分锯掉，将笔身的收音集成电路和调谐部分保留下来作为收音头，增加开关SA、小型音频变压器T、电位器RP、放大器（TDA7050T）、扬声器BL、耳机插座及电池GB2等，装在塑料盒中即成。改装后的电路图如附图所示。有兴趣的读者不妨一试。
文/毕子荣
