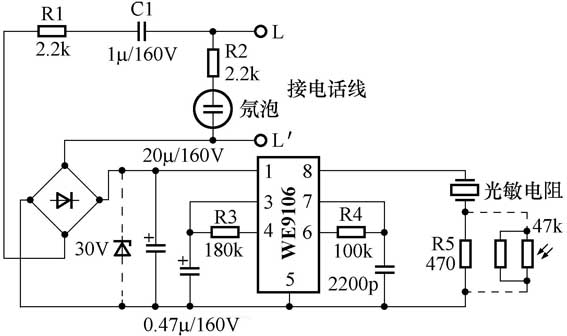

市售电话铃声增响器，只需并入电话线即可增大铃声数倍，可在较吵闹的场合使用，但其故障率较高。笔者剖析了某厂生产的增响器，其电路如附图所示，提出了几点改进措施，供爱好者参考。
电路核心元件为电话振铃专用IC（WE9106），其3、4脚外接的RC元件决定低频频率，6、7脚外接的 RC元件决定高频频率，两种频率信号交替从8脚输出，让用户听到两种音调的振铃声，增大R4阻值时，铃声频率显著降低。WE9106额定工作电压为30 V。发声元件采用5cm压电片，加上助声腔，故发声音量很大。笔者检修多台，发现大多为WE9106损坏。分析电路，估计为工作电源电压过高所致。实测铃声响时，WE9106的1脚电压高达48～55V。
（1）按图1中虚线在1脚和地间接一只30V稳压管，保护WE9106。改动后，铃声音量稍有降低，但不影响使用效果。
（2）将R5换为并联47kΩ的光敏电阻，如附图虚线所示。改装后白天铃声较响，夜晚铃声减弱，防止吵人，经试用效果良好。
文/秋风
