本文结合在无线遥控领域里应用较广的编码器VD5026及解码器VD5027，详细介绍其功能及遥控接收电路的工作原理，供电子爱好者参考。
VD5026、VD5027是CMOS大规模集成电路。前者通过发射系统发射数字编码。二者结合在一起构成一个数字遥控发射接收系统。

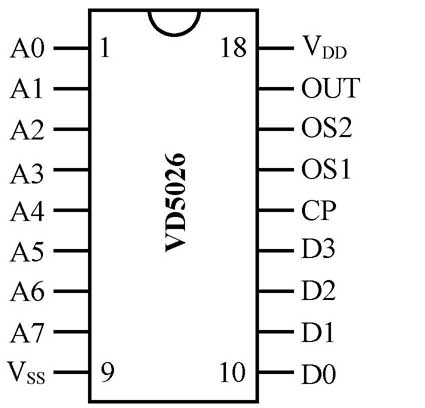

VD5026是DIP18脚双列直插芯片（图1），1～8脚是8位地址编码输入端。每个脚有3个状态，即“0” 、“1”、“悬空”。这样8个脚组合在一起可有6561个地址编码。10～13脚是数据编码输入端，每个脚有2个输入状态，即“0” 、“1”。14脚是发射命令控制端。17脚是编码输出端。当14脚接“0”时，17脚输出由地址编码和数据编码组合在一起的编码。15、16脚外接一个几十到数百千欧的电阻组成一个内置振荡器，振荡频率为1600/R（kHz），式中R的一般取值为100kΩ。

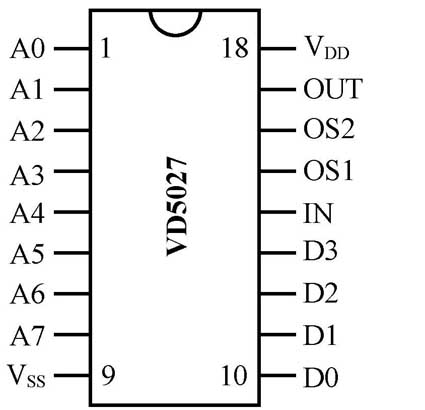

VD5027需与VD5026配合使用，管脚排列图与VD5026相似（图2），也是DIP18脚双列直插芯片。其1～8脚是8位地址编码输入端，使用时其状态与VD5026的1～8脚地址状态完全对应，否则VD5027不译码。14脚是信息码输入端。10～13脚及17脚是译码输出端。15、16脚是内置振荡器电阻输入端，使用时必须与VD5026的15、16脚的电阻保持一致。当VD5027译码到的地址（VD5026的地址编码）与自己的地址编码对应时，接收到的VD5026的10～13脚的输入状态就锁存到VD5027的10～13脚，直到VD5026的10～13脚的输入状态再次改变并被VD5027接收到。同时当VD5027译码到的地址与自己的地址编码对应时，17脚就输出高电平，但不保持，一旦VD5027接收不到该信息，17脚就返回到低电平。根据这一特点，设计者可以根据自己的逻辑需要选择合适的控制端。
根据以上介绍可知，同一个由VD5026组成的遥控发射器，通过选择不同的地址编码，可以控制6561个由VD5027组成的遥控接收器，进而可以控制多达6561个对象，应用非常方便。

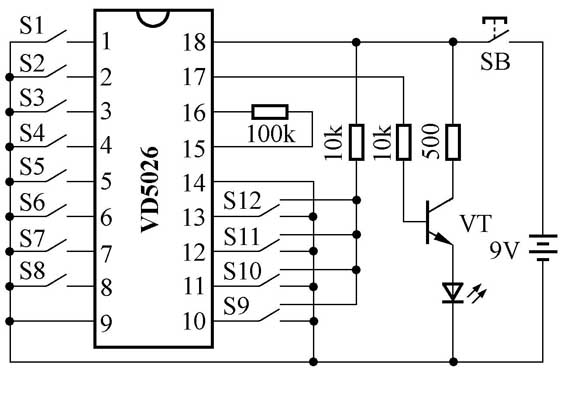

图3是红外遥控发射电路。S1～S8是地址码输入开关，S9～S12是数据码输入开关。SB是发射开关，同时也是电源开关。使用时可以根据控制对象的数量选择S1～S12输入开关。如果控制对象只有一个，S1～S8地址开关就可以省去，VD5026、VD5027的1～8脚可以全悬空或全接地。如果控制对象只有一个且只有两个状态（开、关）时，S9～S12只需要一个就行，一个状态接0，另一状态接1。

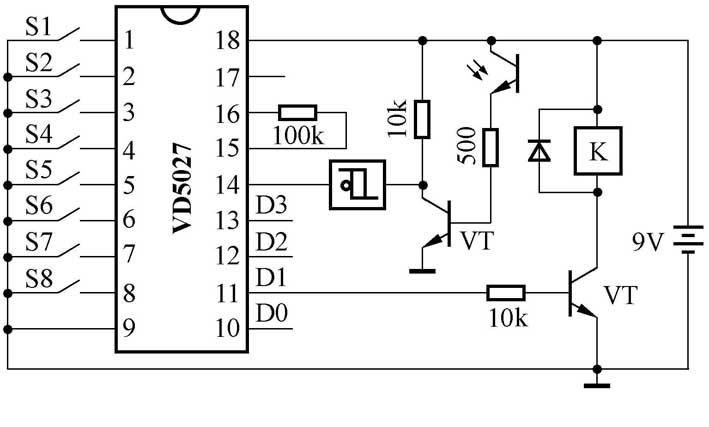

图4是红外遥控接收电路。当图3中的发射开关SB按下时，VD5026就把地址码连同数据码一起由17脚输出，并通过红外发射管发射出去。图4中红外接收管接收到信息后，经施密特电路整形后送至VD5027的信息码输入14脚，如果VD5027的地址码与VD5026的地址码完全一致，则VD5027的17脚就会输出高电平，同时VD5026的10～13脚的状态锁存到VD5027的10～13脚。输出信息经三极管放大推动继电器动作，由继电器控制不同的对象。
图5是无线电遥控发射机电路原理图。图中TX、C1、C2、VT组成射频发射振荡器。TX电感可设计成一环形天线直接印制在印制电路板上，电感量固定不变，电容C1采用固定电容，这样整个发射回路的频率固定不变，在100～400MHz之间，电路工作稳定，便于调试。发射电路工作时，VD5026的17脚输出的信息（频率约10kHz）去控制由TX、C1组成的振荡电路的工作，振荡信号由电感TX向空间发射。这样电感TX向空间发射的信息包含了频率较低的VD5026输出的信息。接收电路接收到信息后只要把该信号解调出来并由VD5027译码即可。图中电感L2是一固定电感，可以提高发射效率。如果要增加发射距离可按图中虚线部分通过电容C2，加一200mm长天线，通信距离即可成倍整加。
图6是无线电遥控接收机电路原理图，由超再生检波、倒相放大、滤波、整形及译码等电路组成。TX、C1、VT1组成接收电路并把信号放大。电阻R4及二极管VD1组成检波电路，并反馈给三极管VT1进行二次放大。VT2、C7、C6组成倒相放大电路并滤波。R9、C8、LM358组成整形电路。其工作过程是：当A点为正信号时，其中的高频信号直接通过电容C4构成回路，但其中的低频调制信号经过二极管VD1给电容C3充电，电容C3左负右正，当A点为负信号时，该信号与电容C3上的电位同向叠加，通过电容C4再次加到三极管VT1基极进行放大。放大后的信号由B点取出（注意此时B点是负信号），经三极管VT2放大倒相，其中包含的高频信号经电容C7过滤，剩余的调制信号再送至运放LM358整形，D端就得到与 图5中VD5026的17脚一样的波形，并由VD5027译码输出，控制继电器动作。图5、图6组成的发射接收电路调试简单，只需调节接收电路图6中的调谐电容C1即可。
文/何青莲 于文斌 董新生
