LP3947是一种由微处理器控制、性能完善的单节锂离子电池充电器IC，主要特点是：可以采用USB端口或插头式电源（交流适配器）供电；内部有调整管组成线性充电器，它也可以用作稳压电源（LDO模式），输出电流可达1A；可充终止电压为4.1V或4.2V的电池；恒流、恒压充电，并能对过放电的电池进行预充电；有电池温度监测，电池温度过高或过低时，充电器自动关断；有5.6小时安全定时器；有过流及过热保护；有充电状态指示；有充电电流监测，并输出与充电电流成比例的模拟电压；器件结温T\(_{J}\)在0℃≤T\(_{J}\)≤85℃范围内，充电精度在1%以内；输入电压范围为4.3V～6V；在AC适配器供电时，充电电流设定范围为100mA～750mA；在USB端口供电时，充电电流设定范围为100mA～500mA；小尺寸14管脚LLP（引脚在器件底部）封装；工作温度为-40℃～+85℃。
该器件主要应用于蜂窝电话、个人数字助理、数码相机、USB供电的设备、可编程恒流源等。

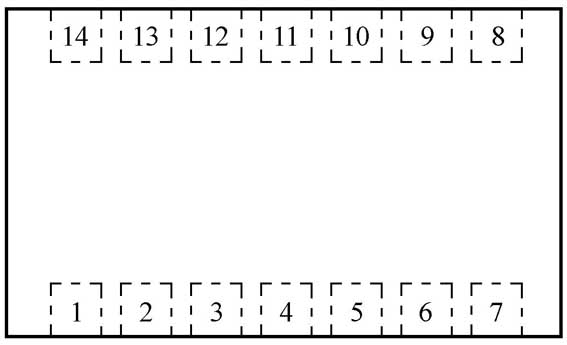

管脚排列与功能
充电过程

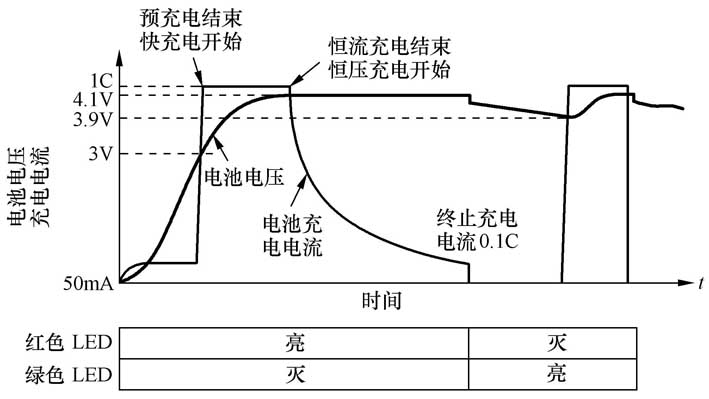

LP3947组成的充电器电路见图2，充电过程及充电状态指示见图3。红色LED为充电指示灯，绿色LED为充电结束指示灯。图中是充电终止电压为4.1V的锂离子电池。
LP3947组成的充电器插上AC适配器或USB插座，充电器启动，如果输入电压在低阈值电压（4.3V）以上，高电压阈值电压（6.0V）以下，输入电压合适的信号被检测，预充电阶段开始，红色LED亮，绿色LED灭。
预充电阶段的充电电流在40～70mA之间，使过放电的电池以小电流安全充电，电池电压上升，一直到电池电压升到3V时，预充电阶段结束，进入快速恒流充电阶段。充电定时器启动。
快充电阶段的充电电流在ISEL接高电平（在USB模式）时，电流为100mA；在ISEL接低电平时，电流为500mA；若用AC适配器充电，快充电电流由用户设定（100～750mA）。快充电电流精度在150mA以下时为±20mA； 大于200mA时为±10%。快速充电到4.1V时，恒流充电阶段结束，转为4.1V恒压充电阶段。
恒压充电阶段充电电压不变，但充电电流下降，直到充电电流降到某一定值时，充电结束。此时红色LED灭，绿色LED亮。如果快充电电流为1C时，终止充电时的电流可选0.1C、0.15C及0.2C。例如，快充电电流为500mA，终止充电电流为0.1C时，则恒压充电的电流降到50mA时，终止充电。在100mA快充电电流时，定时器到5.6小时，终止充电。此时两个LED都亮。
充电电流由内部电流检测电路检测，由Diff-Amp输出与充电电流成比例的电压（输入μP的ADC），由μP处理后控制终止充电。充电电流I\(_{CHG}\)与Diff-Amp输出电压V\(_{DIFF}\)之间关系为：
I\(_{CHG}\)=（V\(_{DIFF}\)-0.497）/1.655
式中I\(_{CHG}\)的单位为安培，V\(_{DIFF}\)单位为伏特。
终止充电后若不取出电池进入维护阶段。在此阶段，若电池电压下降200mV，则再进行补充充电（如图3右边所示），充电电池到4.1V时又终止充电。
充电器典型电路

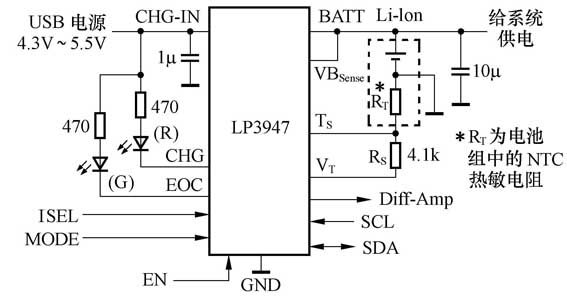

电路如图2所示，这是采用USB端口供电的电路。R\(_{T}\)为锂离子电池中的NTC热敏电阻（用于测温），V\(_{T}\)输出2.78V经R\(_{S}\)、R\(_{T}\)到地，R\(_{S}\)与R\(_{T}\)组成分压器，其中间头接T\(_{S}\)端（温度检测端，在温度变化时，T\(_{S}\)端的电压相应变化）。当电池温度过高或过低时，T\(_{S}\)端检测此温度，控制充电器终止充电。此时红色LED亮，绿色LED亮，表示有故障。
CHG端接470Ω及红色LED到CHG-IN； EOC接绿色LED及470Ω到CHG-IN，分别指示充电及终止充电状态。
ISEL、MODE、SDA、SCL、EN及Diff-Amp与微处理器连接。
当充电器中不装入电池，则T\(_{S}\)端检测到的电压是2.78V，充电器为LDO模式，BATT端输出稳压的4.1V。
关于LP3947充电器与μP的接口及有关参数的设定（如终止充电时的电池电压、快充电电流、终止充电的电流）这里不作介绍。有兴趣的读者可以访问NS公司的网址： www.national.com，并可下载LP3947的详细资料。
