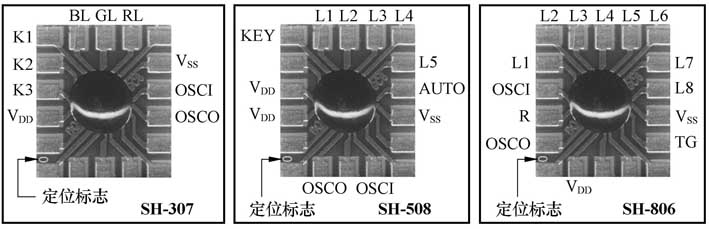

本文介绍SH-307、SH-508和SH-806三款新颖彩灯控制集成电路，它们具有以下共同特点：（1）芯片均采用18脚单面COB黑膏软封装，当芯片铜箔面朝上正放时，在左下角焊盘上方有一个标记为“0”的定位标志（图1），读者在安装时必须认清它，否则容易焊错引脚；（2）采用CMOS工艺制造，工作电压低、静态耗电省（当V\(_{DD}\)=3V时，I\(_{sb}\)≤5μA）；（3）芯片已内置了振荡电阻器R\(_{OSC}\)，所以在振荡端OSCI与OSCO间可以不接振荡电阻，若再并接一个电阻则可加快彩灯闪烁频率； （4）驱动能力大，均为灌电流输出，可以直接推动发光二极管闪烁，若外接三极管或光耦元件等驱动晶闸管，则可推动大功率彩灯闪烁。

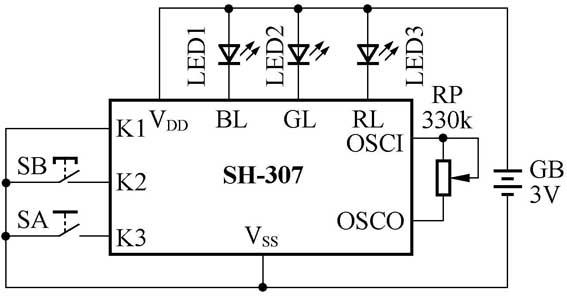

SH-307是三路多彩色闪光控制集成电路，当它驱动高亮度纯色红、绿、蓝三色发光管闪烁时，根据红、绿、蓝三基色混合原理，可以得到变化莫测的七彩缤纷效果。SH-307工作电压范围为2.0～4.5V；当V\(_{DD}\)=3V时，LED输出电流可达20mA；具有四段单键或四段连续输出功能：第1段闪烁方式为双灯交替渐明渐暗，第2段为七彩渐明渐暗，第3段为多彩渐明渐暗，第4段为七彩轮流闪烁。SH-307典型应用电路见图2。
图中，BL、GL和RL分别为芯片的蓝、绿、红三色驱动输出端，对应的LED1、LED2和LED3分别采用高亮度纯色的红、绿、蓝三种颜色的发光管，安装时应将它们装入同一只乳白色半透明罩内，三基色光应投射在同一位置上，这样色光才能得到良好的混合。RP并接在芯片的OSCI与OSCO间，调节RP阻值可以改变彩色光变幻的速率。K1～K3分别为芯片的三个控制端，其功能为：K1端应接地端Vss，若悬空，电路便处于关闭状态；K1、K2和K3均接Vss时，芯片将四段闪烁方式连续输出；K1接Vss，K3悬空（即SA打开），SB为换段键，每按一次SB，即改变一次闪烁方式；若长按SB（按键时间大于2s），电路进入关闭，再按SB，电路进入下一段闪烁方式。本电路经实测，当电源GB取3V时，即可获得满意效果，若GB取4.5V时，LED发光亮度会有较大增强。
图3是一个通过三极管的扩容电路。SH-307的三个输出端BL、GL和RL分别通过三极管VT1～VT3推动LED1～LED6六只发光管闪烁。稳压管VD、电阻R和电容C组成简单的稳压线路，输出3.6V直流电压供芯片SH-307用电。如果电源GB取值较高，应相应加大降压电阻R的阻值，同时在LED的支路里也应串接相应的限流电阻，或再串接相应只数的发光管。

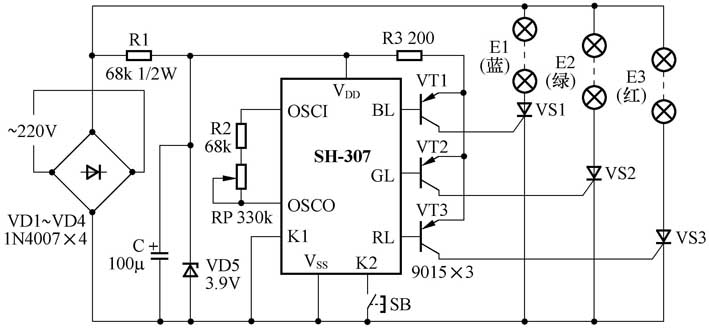

图4是用SH-307集成电路组成的三路彩灯控制器，220V交流电经VD1～VD4桥式整流、R1降压、VD5稳压和电容C滤波输出约3.9V直流电压供SH-307用电。VT1～VT3分别用来放大芯片输出电流以驱动晶闸管VS1～VS3开通或关闭，最终达到推动E1～E3三路彩灯闪烁。本电路芯片K3端悬空不接，通过按键SB可切换彩灯闪烁方式或关闭（轻按一次可改变一种闪烁方式，长按则关闭，再按即进入下一段闪烁）。RP为闪烁速度调节电位器。
VT1～VT3可用9012、9015等硅PNP三极管。VS1～VS3应采用触发电流较小的微触发单向晶闸管，如MCR100-8、BT169型等。R1宜用RJ-1/2W型金属膜电阻器，其他元器件无特殊要求。E1、E2和E3可用市售彩灯串，也可分别用蓝、绿、红三种颜色额定电流相同的小电珠串联组成，每组灯串的功率以不超过100W为宜。实际使用时，可将三组灯串的电珠等距离间隔交叉绞接在一起，这样当灯串闪烁时可产生流动感。
如果读者想用SH-307推动更大功率的彩灯闪烁，可采用变压器T降压，二极管桥式整流供芯片用电，而BL、GL、RL三个输出端则通过三极管放大，再驱动大功率双向晶闸管以达到推动大功率彩灯闪烁的目的，其电路见图5。
图中，VS1～VS3可用12A/800V双向晶闸管，每路驱动功率可达1500W，本电路可用于商场、酒店的门面装潢，特别是一些建筑物的轮廓灯控制，负载E1～E3可以是白炽灯、满天星或霓虹灯等。需注意的是晶闸管VS1～VS3必须加装面积足够的铝质散热器。LED1～LED3可用普通发光二极管，主要用于电路工作指示，其闪烁是与灯E1～E3同步的。
2.SH-508灯控集成电路
SH-508是五路八功能闪烁灯控集成电路，工作电压范围为2.0～4.5V；当V\(_{DD}\)=3V时，输出电流可达20mA；具有8段闪烁输出功能：第1段，单灯来回闪；第2段，双灯来回闪；第3段，从左到右连亮；第4段，从右到左连灭；第5段，由外向内来回闪；第6段，五灯全闪；第7段，五灯连亮连灭；第8段，渐明渐暗。本芯片可广泛用于各种玩具、工艺装饰、广告牌、车灯、闪光警示灯等，其典型应用电路见图6。
图中，R为LED1～LED5的限流电阻，限流电阻也可串接在各个发光管的支路中，如果采用3V工作电源，限流电阻则可省去。微调RP则可用来调节彩灯（即LED1～LED5）的闪烁快慢。闭合开关SA，使AUTO端接地，按键SB可选择8段闪烁功能，每按键一次，可改变一种闪烁方式。断开SA，使AUTO端悬空，8段闪烁花样将连续输出。如果想推动更多发光管闪烁或驱动大功率彩灯发光，可参照图3～图5方法进行扩容。
3.SH-806灯控集成电路
SH-806是8路输出闪烁灯控集成电路，工作电压范围为2.4～5.0V，它具有16段闪烁花样输出功能，且闪法新颖：第1段，由内向外连亮；第2段，单灯交替摇摆闪；第3段，左连亮，右连亮；第4段，双灯交替摇摆闪；第5段，双灯渐明渐暗；第6段，双灯对闪；第7段，跑马追逐；第8段，连环对闪；第9段，单灯左旋；第10段，渐明渐暗；第11段，双灯右旋；第12段，左右开弓；第13段，单灯杂闪；第14段，左右轮闪；第15段，波浪闪烁；第16段，跳跃闪烁。该芯片是目前制作各种彩灯、大型灯光控制及霓虹灯控制最理想的器件之一。SH-806典型应用电路见图7。
由图可见，其电路非常简单，几乎无什么外围元件，电路通电后，LED1～LED8就自动按16种花样循环变化。调节微调电阻RP的阻值可以调节灯闪的变化频率。R1～R8分别为LED1～LED8的限流电阻，当电源GB取3V时，则可省去限流电阻器。其扩容方法可参照图3～图5所示方法进行。
SH-307、SH-508和SH-806灯控集成电路均为上海舒康仪器技术有限公司最新产品，供货信息见本期第66页广告。
文/陈有卿
