吸尘器已成为许多家庭必备的清洁器具。在使用中吸尘器常常会因过载或使用不当等原因而发生电机不转、吸力小、吸不净灰尘等故障，这些故障并非想象的那样容易维修。为此，本文介绍有关吸尘器的原理、结构和常见故障的处理方法，希望对大家有所帮助和启发。
基本结构和原理

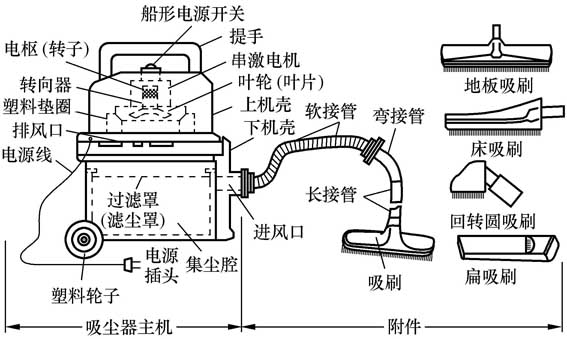

目前以功率为600～1000W普通型筒式和（小）车式吸尘器的社会拥有量为最大。这类吸尘器几年前就进入了维修期，并且其社会维修需求仍然很大，下面就以典型筒式吸尘器为例（见图1），介绍其基本结构和原理。对车式吸尘器同样可作参考。
由图1可见，吸尘器主要是由主机和附件两大部分所组成。其中主机包括工程塑料机壳、串激电机、叶轮、电源开关、过滤罩和电源线卷线机构（有些机种没此机构）等零部件。电机安装在机壳的上部，其转轴的一端装着叶轮，叶轮外面装有金属防护罩。叶轮又称风轮，通常用铝合金制成，外观如风扇叶片，但大多有5～9片涡漩状的叶片。塑料机壳的下部用于收集灰尘，相当于一个集尘箱，灰尘由箱上的进风口被吸入集尘腔。附件主要是各种塑料接管、吸刷及吸嘴。
图1所示的吸尘器接通电源后，电机即带动叶轮高速旋转，使叶轮上叶片与叶片间的空气受离心力的作用而向外排出，不用多久，集尘腔（储尘箱）内的空气就被吸完，腔内气压远低于大气压力，这样，外界空气便会通过吸嘴和塑管不断涌入集尘腔，外部的灰尘和粉屑垃圾也就随之被吸入腔内，从而达到吸尘的目的。吸入储尘箱的空气则通过滤尘罩后由电机排出机身，灰尘等物因不能通过滤尘罩而留在集尘腔内，待积累到一定程度后再清除掉。

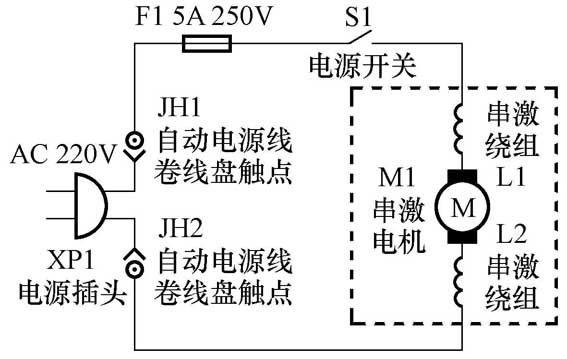

普通吸尘器的电路都比较简单，图2所示就是其典型电路，它是由串激电机M1、电源开关S1、电源插头XP1和保险丝管F1等零部件所组成。从图2可见，220V市电电源经电源插头XP1和电源线进入吸尘器，然后经过电源线卷线盘触点JH1和JH2（对无卷线盘的吸尘器则没这两个触点）、保险丝管F1及电源开关S1，加到电机两端。合上S1，电机就通电旋转，吸尘器开始工作。F1的作用是当电机过载或电路短路时即迅速熔断，从而保护电机等元件不被烧坏，避免发生意外事故。
吸尘器的动力源现在基本上都是串激式交直流两用电机。由于它的激磁绕组（又称串激绕组，见图2中的L1和L2）与电枢绕组相串联后接入电源，故而得名串激电机。这种电机用交流电源工作时可获得较大的启动转矩，同时还有转速快、体积小、适应宽波动电源电压和较软的机械特性等特点，十分适用于吸尘器之类的家电。家用吸尘器电机的主要特性大都如下：电源电压220V，电流2～5A，额定功率500～1000W，转速为每分钟15000～20000转。
图3所示为较典型的隔离开关式吸尘器电路，它与图2电路基本相同，不同的主要是电源开关控制电路，它采用了交流继电器KA1来控制电机电源。吸尘器插上电源插头后，此时吸管上的电源开关S1处于断开状态，继电器KA1主绕组中流过电流很小，触点KA01断开，电机没电，吸尘器不工作。当合上S1时，KA1的控制绕组被短路，使KA1的主绕组中的电流迅速增大，产生的磁场带动衔铁动作而使触点KA01闭合，因而电机获得电源而旋转，吸尘器开始工作。由于KA1的主绕组和控制绕组两者是相互绝缘的，因此操作吸管上的电源开关与市电是绝缘的，从而使吸尘器的安全性能得以提高。电路中的电容器C1用来抑止电机换向器工作中所产生的电火花干扰信号，以减弱对家电等的干扰和影响。J1和J2是电路中的连接端头，在实际的吸尘器中，J1和J2常用塑料绝缘包头夹紧，以确保连接可靠和绝缘性能良好。
常见故障判断和检修
吸尘器常见故障主要有：电机不转、吸力小、发出异常声响和电机工作时过热等几种，下面分别予以介绍。
1.电机不转
造成电机不转的原因不外乎是电路断路、接触不良和电机本身损坏。由于—般吸尘器电路比较简单，要查找哪里发生了断路或接触不良大多不难，可参照图2、图3进行检查，通常以电源开关、保险丝管、电源卷线盘或焊接不良的连接处的故障为多见。如果查出故障在电源开关上，则大多是开关接触不良所致。检查中要特别注意卷线盘的接触是否良好或断线，因为卷线盘的安装位置通常较隐蔽，而且拆装较麻烦，容易被人忽视。
如果保险丝管被熔断，一定要找出原因，并且排除后再换上同规格保险丝管，否则很可能再次烧断熔丝或损伤电机。如果再次换上保险丝管仍旧被烧断，则不要再换，更不要试换额定电流更大的熔丝，因为这样做容易损坏电机。正确的方法是要彻底检查烧熔丝的原因。实践表明，如果电路没有明显的短路点，则原因大都是电机过载，可重点检查之。
如果检查电路没有问题，保险丝管也正常，那么故障就在电机上了，一般是电机有断线或接触不良的故障。断线通常发生在电机的引出线上，大都凭肉眼便可看出。若难以判断，可用万用表测试。接触不良主要发生在电刷与换向器（即整流子）之间。串激电机在运转时，电刷和换向器间会产生电火花，若两者间接触原来就不佳或电机负荷过重，产生的电火花就明显增多增大，会使电刷及换向器快速被磨损，以致烧坏，接触状况就严重恶化，最终导致电机不能启动运行。
2.吸力小
造成吸尘器吸力小的主要原因及维修方法如下：
（1）吸尘风道不畅
从吸嘴部位到电机排气孔所有的通风管道（路径）中的任何一处存在堵塞现象，都会使吸尘风量减小，吸力也就不足。风道堵塞的主要原因：一是吸尘器吸入了较大的物体。二是滤尘罩（袋）沾上了太多的尘土、集尘腔内积尘太多或滤尘罩潮湿使空气难以流通。对于前者，只需取出风道中的异物便可解决问题。若是后者，先清除集尘腔的积尘。然后处理滤尘罩，如果是一次性产品，应该及时更换；如是布质滤尘罩，可以用清洗滤尘罩的方法来排除，即：先用清水浸泡滤尘罩30～60分钟，随后反复搓洗，再用清水漂净，待晾干后就可使用了。滤尘罩一般不要用肥皂洗，也不宜放进洗衣机或用手大力搓洗，这样易使绒布脱绒，尘埃就容易侵入电机内，日久便可能影响电机正常工作，甚至导致电机被烧坏。
（2）风道漏风
此故障主要是因滤尘罩破损或安装不当、软接管破裂，以及吸嘴和接管间连接太松或错位所致。可区别不同情况，将滤尘罩修补或安装好、或者把吸嘴和接管等连接紧密后即可。如果软接管破裂而造成漏气现象，可使用百得胶粘合或包扎塑料带进行修补，损坏严重的应该以换新件为好。
（3）电机转速慢
引起电机转速慢的主要原因是电刷和换向器间的接触不良。检查时可用万用表R×1挡测量电机两端的电阻，正常时应为8～10Ω。若实测值远大于此，便可判断为接触不良；若实测值过大，甚至断路，那电机就不会启动，而不是转速慢的问题了。
3.发出异常声响或工作噪音大
吸尘器工作时发出有别于正常噪音的异常声响，通常有以下几种情况：
（1）电机转子与定子碰触、电机轴承损坏、或叶轮变形与外壳等相碰，并发出“嗒、嗒”或“喀、喀”等异响。此时应拆开电机或叶轮罩， 仔细查出碰壳之处，然后进行校正便可，拆卸方法将在下期介绍。
（2）如果吸尘器吸入了豆子、小瓶盖之类的颗粒状硬物，就会发出“嗒、嗒”异响，此时应及时关机，取出异物，不然尖锐的硬物容易碰破滤尘罩或划伤塑料机壳。
（3）风道被严重堵塞。此时吸尘器发出变调的噪音或沉闷的“呜……”声。对此应立即关机，排除堵塞，否则电机因严重过荷，迅速发热，时间一长就可能烧坏。
（4）有消声装置的吸尘器，当消声器损坏或不良时也会发出不正常的噪音。对此可拆卸消声器进行检修，通常只要更换损坏件或重新安装准确就可。
（5）吸刷选用不当。吸尘器随机所附的多种吸刷是为了适应不同吸尘场合及部位所需，若选错使用就会影响吸尘效果并发出异响，常用吸刷如图1右边所示。
4.电机工作时过热
吸尘器工作时电机温升过高往往同时会发出焦糊味，严重时连塑料机壳也会发热，时间较长就可能烧断保险丝管，甚至烧坏电机和机壳、引起不测事故。这种故障主要是电机过载运行所致，具体原因通常有以下两点：
（1）通风路径障碍。主要有集尘腔内积尘过多、风道不通畅、进风口太小（如吸嘴紧贴着地面使用等）、吸入了湿尘以致堵塞了滤尘罩上的网孔等。具体处理方法前面已讲过，不再复述。
（2）电机中存在局部短路现象。这主要是指电机转子、定子绕组部分短路或换向器短路。
此外，吸尘器连续工作时间过长也会导致电机温升过高，尤其是功率较小或质量较差的电机发热更严重，所以每次使用时间以不超过30～45分钟为宜，最好控制在15～20分钟范围内。
文/王德沅
