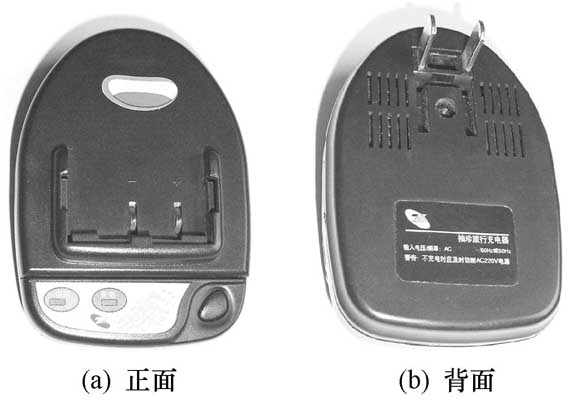

随着手机的普及，手机充电器已成为现代家庭中常用的电器之一。虽然手机的品牌和型号众多，各种手机充电器形状和接口不一，但它们的原理和功能基本一样，电路结构大同小异。图1所示为一款市场上较常见的智能型手机旅行充电器，其正面有待充电池接点、电源指示灯和充电指示灯[图1（a）]，其背面有可以折叠收回的电源插头[图1（b）]。该手机充电器允许输入交流电压110～240V/50或60Hz，可以对各种手机锂电池进行充电（配以不同的电池固定座和接点），充电过程智能控制并有相应指示。
一、电路工作原理
手机充电器电路原理如图2所示，包括开关电源和充电控制两部分。开关电源摈弃了笨重的电源变压器，减小了充电器的体积和重量，提高了电源效率。充电电路采用脉宽调制控制，可以对电池进行先大电流后涓流的智能快速充电，并由发光二极管予以指示。VD9为电源指示灯，VD10为充电指示灯。
图2左半部分为开关电源电路。整流二极管VD1～VD4将交流220V市电直接整流为310V直流电压，经开关管VT1、脉冲变压器T1、整流二极管VD8等组成的直流变换电路后，输出 +12V直流电压供给后续的充电电路。

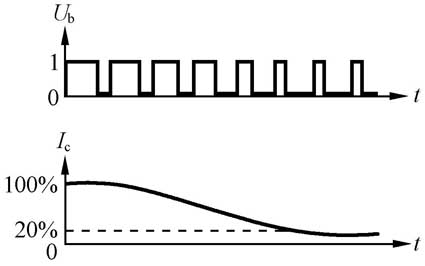

图2右半部分为充电控制电路，脉宽调制控制采用PWM专用集成电路MB3759（IC1），指示控制电路由四运放LM324（IC2）构成。充电器接通电源后，电源指示灯VD9点亮，+12V电压通过晶体管VT3对电池进行充电。刚开始充电时，电池两端电压较低，经R13、R29和RP1分压后使IC1的输出脉宽较宽，VT3导通时间较长，对电池的充电电流较大（180～200mA），充电指示灯VD10（双色LED）发红光。随着充电时间的推移，电池两端电压逐步升高，IC1输出脉宽逐步变窄，VT3导通时间逐步缩短，充电电流逐步减小。IC1输出脉宽（U\(_{b}\)）与充电电流（I\(_{c}\)）的关系如图3所示。当电池电量充到50%时，VD10发橙色光。当电池电量充到75%后，VD10发绿光，进入充电电流小于50mA的涓流充电状态，直至充满。R28是 IC2的取样电阻，另外，如果电池出现短路，R28上过高的取样电压还会使IC1关断，保护VT3不被损坏。
二、常见简单故障的处理
手机充电器故障将导致不能对电池进行有效充电，对于一些常见的简单故障，可通过观察充电器上的指示灯进行判断处理。

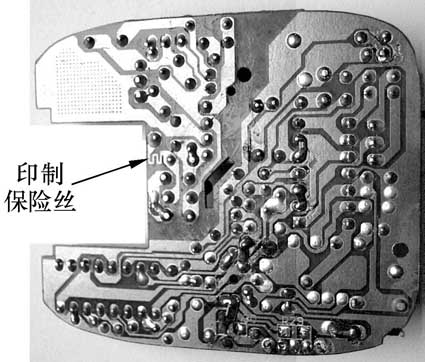

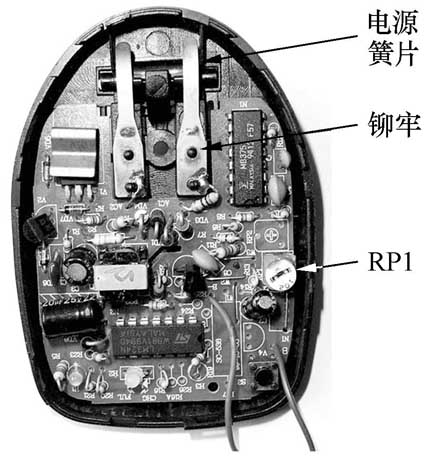

1.所有指示灯都不亮。表示开关电源部分不工作，常见的原因为：（1）电源簧片松动，充电器背面可折叠收回的电源插头是依靠簧片与充电器电路连接的，打开充电器外壳，如图4所示将电源簧片重新铆牢即可；（2）保险丝FU烧断，FU是印制在电路板上的，如图5所示，可用多股电线中的一股细铜丝将其连通；（3）R1断路，更换即可。
2.电源指示灯亮而充电指示灯不亮。说明问题出在充电电路，可能是：（1）电池簧片松动，导致电池不能与充电器电路连接，可按图6所示将电池簧片重新铆牢即可；（2）R28断路；（3）C7严重漏电；（4）VT3损坏。
3.充电指示灯闪烁。有两种可能：（1）所充的电池与充电器不配套，由于不少家庭拥有多个品牌型号的手机，请注意别用错充电器；（2）电池接触不良，多半是电池或充电器上接点脏污所致，擦拭干净即可。
4.不能充满电。（1）较常见的原因是电位器RP1动臂接点接触不良，处理的办法是按图4所示将RP1动臂的位置做好记号，滴上一滴酒精，来回旋转动臂数次后回复到原来位置，一般即可解决问题；（2）RP1损坏，换新后，调整RP1，当C7正端为4.2V时，使R13、R29连接端为3.1V即可。
文/门宏
