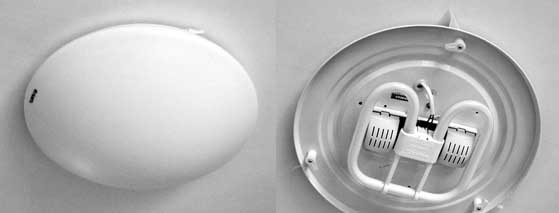

电子节能灯具有节电、明亮、易启动、无频闪、功率因数高等突出优点，得到了普遍的应用。就其结构而言，电子节能灯可分为两类：（1）分体式电子节能灯，灯管与电子镇流器结构上互相独立，用导线作电气连接，维修较方便，吊灯、顶灯等较大的灯具一般采用分体式结构，如图1所示；（2）一体式电子节能灯，灯管和电子镇流器紧密结合为一个整体，并配上普通白炽灯头（螺口或卡口），可直接替换白炽灯，如图2所示。
一、电路工作原理
电子节能灯包括节能荧光灯管和高效电子镇流器两个主要部分。节能荧光灯管采用三基色荧光粉制造，发光效率大大提高，是白炽灯的5～6倍，比普通日光灯提高40%左右。高效电子镇流器采用开关电源技术和谐振启辉技术，将50Hz交流220V市电变换为50kHz左右的高频交流电，再去点亮节能荧光灯管，不仅效率和功率因数进一步提高，而且彻底消除了普通日光灯的频闪和“嗡嗡”噪声。

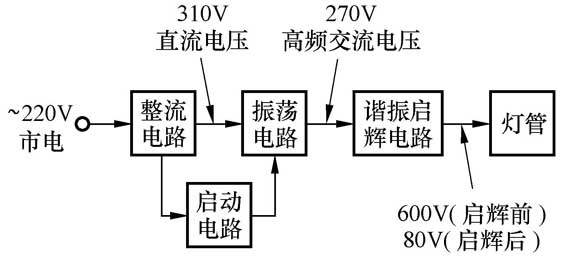

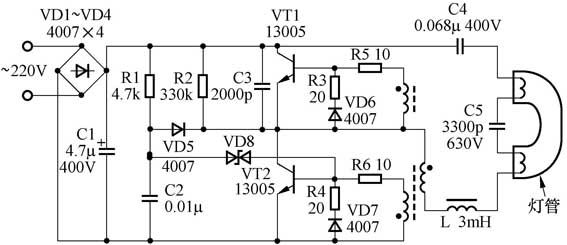

目前市场上电子节能灯品种繁多，但其电路原理却大同小异。图3为一种较常见的电子节能灯的电路图，由整流电路、启动电路、振荡电路、谐振启辉电路等部分组成，如图4所示。VD1～VD4构成桥式整流电路，将交流220V市电直接整流为310V直流电压（空载时），作为振荡电路的工作电源。C1为滤波电容器。功率开关管VT1、VT2和高频变压器T等组成自激振荡电路，将310V直流电压变换为50 kHz左右、约270V的高频交流电压，作为节能荧光灯管的电源电压。高频交流电压的频率取决于L、C5串联谐振电路（图3电路约为50kHz），同时在谐振电容C5两端产生一个Q倍于振荡电压的高电压（约600V），将灯管内气体击穿而启辉。当灯管点亮后，其内阻急剧下降，该内阻并联于C5两端，使L、C5串联谐振电路Q值大大降低，故C5两端（即灯管两端）的高启辉电压即下降为正常工作电压（约80V），维持灯管稳定地正常发光。在刚接通电源时，由R1、C2、VD8组成的启动电路使振荡电路起振。
二、一般故障的简单处理
从发光效果看，电子节能灯常见故障可分为三大类：（1）完全不亮；（2）灯管两端发红，但不能正常启辉点亮；（3）灯管虽可点亮，但发光微弱。

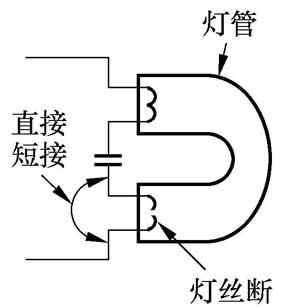

1.完全不亮。较常见的原因为灯头接触不良、电子镇流器与灯管之间接线松脱或断线、灯管损坏以及电子镇流器发生故障等。对于一体式电子节能灯，可关断电源后用塑料绝缘棒将灯头内的接触簧片适当撬起（图5），再将节能灯重新旋紧在灯头上即可。对于分体式电子节能灯，可打开灯罩检查。如电路各元件均正常，灯管仍不亮，则是灯管损坏。如灯管一端灯丝断，可将其直接短接应急使用（图6）。
2.灯管两端发红，但不能正常启辉点亮。此故障大多为谐振电容C5击穿所致，电路正常工作时，C5两端应有60～80V高频交流电压，如C5两端电压为0，则C5已击穿，应更换。灯管老化也会造成此故障，更换新灯管即可。
3.灯管虽可点亮，但发光微弱。此故障大多为灯管老化所致，应更换灯管。如换新灯管无效，则可能是振荡管VT1或VT2性能变差、R5或R6变质、C4击穿等。对于分体式电子节能灯，可更换电子镇流器。
文/门宏
