浅谈全桥整流组件

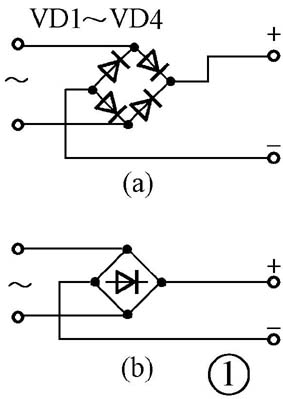

二极管的整流电路中，桥式整流电路使用得比较普遍。而工厂将4只整流二极管按桥式全波整流电路形式连接并封装成一体，就成了全桥整流组件。它的内部电路见图1（a），在电路中的符号见图1（b）。

全桥整流组件其优点是使用方便，不会出现搞错二极管的极性问题。这是因为它的外部只有4条引线，分别为交流输入2条、直流输出正负极各1条。它的不足之处是全桥整流组件内部如若有一个或两个二极管损坏，就影响整个桥组工作，甚至不能再继续使用，需更换整个全桥整流组件。

全桥整流组件的种类有：单相、三相之分。单相中除了普及型外，还有中高速整流桥、低功耗整流桥。三相中除了普及型外，还有高压三相整流桥，最高工作电压可达40kV。

由于整流全桥是由整流二极管组成的，因而在选用全桥整流组件时，可参照整流二极管的参数。其主要参数是：（1） 额定正向整流电流ID；（2） 反向峰值电压VRM。以单相全桥整流组件为例，常见国产全桥整流的正向电流为0.05A～100A；反向峰值电压为25V～1000V。

那么怎样从国产全桥整流组件的型号上识别ID和VRM的数值呢？下面介绍常见的标注方法，供读者参考。

1.直接用数字标注ID和VRM。

例如：QL1A/100或QL1A100，表示正向电流为1A，反向峰压为100V的全桥整流组件。

2.用字母表示VRM，数字值标注ID。

有些全桥整流组件的型号中ID用数字表示，而VRM不用数字标注，而用英文字母A～M代替（其中I不用），分别代表25V～1000V的电压值。具体数值见表1。例如：QL2AF则表示电流为2A，峰压为400V的全桥整流组件。

3.用字母表示VRM，数字码代表ID。

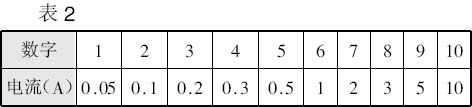

有为数不少的型号上面，只标电压的代表字母，而不表明具体的电流值，遇到这些产品就得查产品手册。例如：QL2B，查手册知道是0.1A50V的全桥整流组件；如：QL3C，查手册知道是0.2A100V的全桥整流组件。其实这些型号中的电流也是用数字代表，表2中列出了部分电流的数字代码（1～10）。10以上的代码可查有关产品手册。

此外，市场上有进口的全桥整流组件。其中有些产品可以从它们的型号上直接读出VRM和ID的数值。如RB156为1.5A6000V的全桥整流组件。如遇型号较为复杂的全桥整流组件时，在选用时必须查有关产品手册。

为便于读者识别输入、输出引脚，首先介绍一下常见全桥整流组件引脚排列规律。

1.长方体全桥整流组件。输入、输出引脚直接标注在面上，见图2、图3。“～”为交流输入端，“+”、“-”为直流输出端。

2.扁形全桥整流组件。除直接标注正负极外，还标有交流AC字母。通常以靠近缺角端为正极引脚（也有部分国产为负极），中间为交流输入引脚，见图4。

3.圆柱体全桥整流组件。表面只标“+”，则“+”的对面是“-”极端，余下两脚便是交流输入端，见图5。

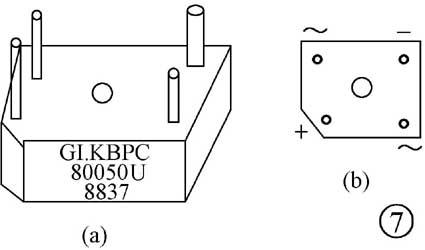

4.大功率方形全桥整流组件。这类全桥由于工作电流大，使用时要加装散热器。散热器可由中间圆孔加以固定。此类产品一般不印型号和极性，但可在侧面边上寻找正极标记，见图6（a）。正极的对角线上的引脚便是负极，余下的两引脚为交流输入脚，见图6（b）。图7（a）所示是缺角方形全桥整流组件的外形，缺角处引脚为正极端，其它各引脚的排列见图7（b）所示。

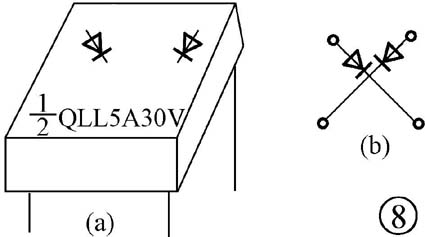

最后还要说明的是：市场上除了全桥整流组件外，还有与全桥整流外形相似的半桥整流组件，见图8（a），它的内部由两个相互独立的整流二极管组合而成，见图8（b）。千万不能把它当作全桥整流组件用。

全桥整流组件中，若遇一只整流二极管开路，可根据其参数在外加接整流二极管，使其恢复使用。如整个全桥损坏，可用其参数相同的整流二极管组成全桥整流电路代替原损坏的全桥整流组件。具体方法见图9、图10。

（倪耀成）
