一、霍尔元件的检测方法
霍尔元件是利用霍尔效应制成的新型磁敏元件，主要由霍尔传感头、放大器、稳压电路等构成。其主要功能是感应与磁有关的物理量，例如，在录放像机磁鼓电机、主导电机内用来取代电刷起着电流换向的作用。在业余条件下可采取以下方法进行检测。
1.阻值检测法
常用霍尔元件有四只引脚，分为立式、卧式两种，其中①、③脚为电源端，②、④脚为信号输出端，如图1所示。
由于各脚之间的阻值具有一定的关系，可用万用表R×100挡测量。若测得②、④脚间的阻值等于③、④脚间的阻值，①、②脚间的阻值等于①、③脚间的阻值，并且正、反向测量其阻值无明显差别，说明该元件性能良好。一般用于鼓电机的霍尔元件阻值在300～500Ω；而用于主导电机的霍尔元件阻值在15kΩ～20kΩ。
2.波形测量法
在录放像机通电情况下，可用示波器进行测量。将示波器的Y轴输入端接到霍尔元件的输出端，若直接从屏幕上观察到有0.1～0.3VP-P的方波信号输出，且脉冲宽度符合电路要求，说明该元件正常，如无波形输出，说明该元件已损坏。
3.寻迹查找法
如果无示波器，可采用信号寻迹器进行查找。在通电情况下，用手转动录放像机的鼓电机，并将寻迹器接到霍尔元件的输出端，在寻迹器的扬声器中听到一种干扰噪声，说明霍尔元件有输出信号，否则说明该元件失效。
4.模拟测试法
为了更方便准确地进行测试，可将待测元件从电路上拆下来，在①、③脚间电源端上施加了3V左右的直流电压，用一块强磁性体靠近元件表面，并不断地来回晃动，此时在元件内部将发生磁电变化现象。用寻迹器或示波器在其输出端应能测得有信号输出，若无任何反应，说明该元件已损坏。
二、光敏元件的检测方法
常用的光敏元件有光电二极管和光电三极管，除具有普通二、三极管的性能外，主要能实现光电转换的作用。
1.区分光电二极管与光电三极管
光电二极管与光电三极管外形基本相同，可用万用表检测区别。用黑纸遮住管子顶部窗口，选用万用表R×1k挡，测两管引线间正、反向电阻。若正、反向电阻一大一小，即为光电二极管；若正、反向电阻均为无穷大，则为光电三极管。
2.光电二极管的检测
（1） 从外观判断极性：根据外壳上的标记可判断其极性，即外壳上标有色点旁的管脚或靠近管键（突出点）的管脚为正极；另一脚为负极。
（2） 用万用表判断极性：若无标记，先用黑布（纸）遮住接收光信号的窗口，将万用表置于R×1k挡，若测得正向阻值为10kΩ～20kΩ，反向阻值为∞，则测量正向电阻时红表棒接的管脚为负极，黑表棒接的管脚为正极。
（3） 质量好坏的判断：在有遮光的情况下测量，若正、反向电阻值符合PN结的性能要求，则证明光电二极管正常；若正、反向电阻值均为∞或均为0，说明光电二极管开路或短路。如果去掉遮光黑布，光电二极管接收窗口直接对着光源，此时万用表表针应慢慢向右偏转，偏转角度越大，说明其接收光信号灵敏度越高。
3.光电三极管的检测
从外观上检查，较长的一脚是发射极，另一脚是集电极。用黑布遮住其光源接收窗口，将万用表置于R×1k挡，用两表棒正、反向各测两脚一次，所测阻值均为∞；再移去遮光布，阻值由∞向阻值小的方向偏转至20kΩ～35kΩ，说明光电管正常，偏转的角度越大，其灵敏度越高。若表针没有偏转，仍处于∞，说明该管开路；若阻值均为0，说明该管短路。
三、石英谐振器的检测方法
石英谐振器又称作“石英晶体”，简称为“晶振”，广泛应用于彩电、计算机、电子表、手机、遥控器等各种电器的振荡电路中。
1.晶振频率的识别
每只晶振的外壳上均标有标称频率。通常带有小数点的，其频率单位为兆赫（MHz），例如3.579、4.433、47.00；不带小数点的，其频率单位为千赫（kHz），但数字后面要加上“k”，例如455k、465k、435k。
2.晶振前缀的含义
有些晶振在频率数字前面还加有型号，即前缀，一般是代表厂标、商标。例如美国的晶振上标有CTS、MCCOY等字母；日本的晶振上标有NDK、TOY-OCOM、KSS等字母。
3.晶振的封装形式
晶振的封装形式基本上有两种：高频晶振大多数为金封，有扁形、小圆状形，低频晶振一般为塑封，扁形占多数。现市场上出现了多种小型化及片状无引线产品。例如高度只有3.5mm的HC-4g/S晶振；直径仅有2mm的MC-26型晶振；还有无引线的表面贴装片状SMC型产品。
4.晶振的检测

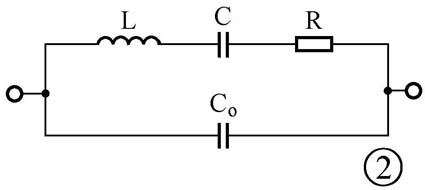

晶振内部的等效电路如图2所示，由于内部频率谐振电容很小，一般用万用表很难测出其参数。若用万用表R×10k挡，分别测量其正反向电阻阻值均为∞，对于好的晶振来说是正常的。若晶振无效或损失，只能采用代替法检修。为此，若晶振两端阻值为0应视为短路；若不为∞而是具有一定阻值也不能使用。使用时两脚无极性之分。
四、彩电延迟线的检测
彩电中使用的延迟线有两种：一种是亮度延迟线，在亮度电路中接入0.5～0.9μs的延迟线，使色度信号与亮度信号同时到达视放矩阵电路，避免图像轮廓与彩色的错位而形成彩色镶边；另一种是色度延迟线，其输入信号经换能器转为机械振动，并在玻璃介质内形成具有方向性的超声波束，最后由输出换能器吸收其波束能量再转换为电信号，即色度信号输出。
1.亮度延迟线的检测
亮度延迟线的内部等效电路如图3所示。
由图可知，用万用表R×100挡检测，当测试延迟线①、②端，应具有一定的阻值，若阻值为∞，说明其中有电感L断路；③、④端为输入与输出的公共端，用万用表测试时应该导通，若阻值为∞，说明③、④端内部开路，再用万用表检测其输入端与输出端，应分别为∞，因为跨接在①、③或②、④端的为模仿长线的传输线间电容，若阻值为0，则是输入端或输出端内部短路。由于电感L的导线很细，很容易造成开路，只要测试其①、②端开路，说明该延迟线损坏。
2.色度延迟线的检测
色度延迟线也叫作超声延迟线，主要由输入和输出换能器组成。
在检测时，有条件时可用扫频仪测试其特性曲线，若无此曲线，则表明延迟线内部短路或开路。采用万用表检测时，正常的色度延迟线用R×10k挡检测其输入或输出端均应为无穷大。如果内部有开路性故障则难以准确判断，若阻值为0或具有一定的阻值，则表示延迟线内部短路或漏电，不能使用。对无法判断其故障的，可用代替法予以检修。部分色度延迟线互换型号见附表。
