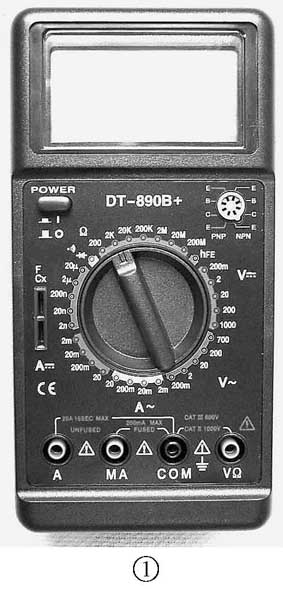

⑴ 数字万用表是一种数字化的新型测量仪表，输入阻抗高、测量对象和量程宽、读数显示准确直观。数字万用表可以测量交、直流电压、电流、电阻等，有的还能测量电容、电感、晶体管参数、频率、温度等。图1为DT-890B数字万用表外形。面板上部为LCD液晶显示屏；面板中部有测量选择开关、电源开关、被测晶体管和电容器插

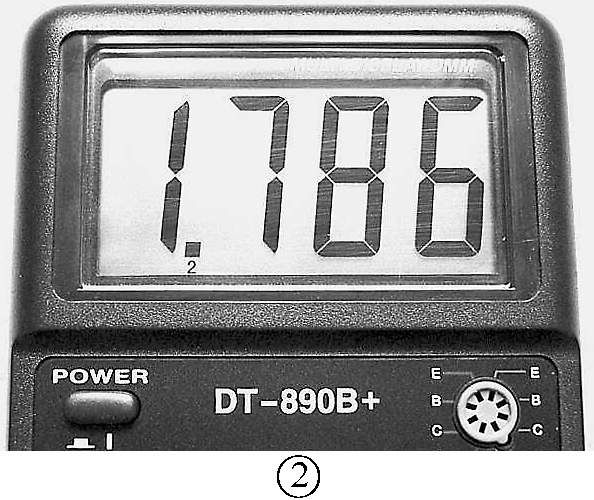

⑵ DT-890B是三位半数字万用表，最大显示读数为±1999（“+”符号不显示出来）。LCD显示屏左下方设有整机电源开关（POWER），如图2所示，按下为“开”，再按一下使其弹起为“关”。

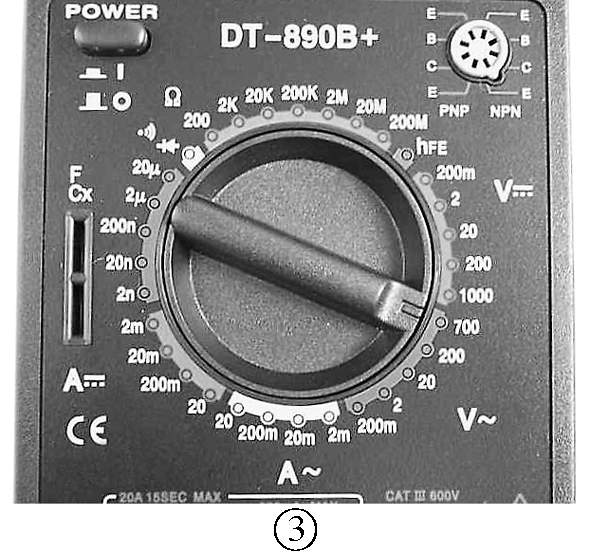

⑶ 面板中央为测量选择开关，如图3所示。DT-890B数字万用表可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、晶体管放大倍数、二极管正向压降和通断等，具有8大类32个量程，使用时，转动旋钮至适当挡位即可。

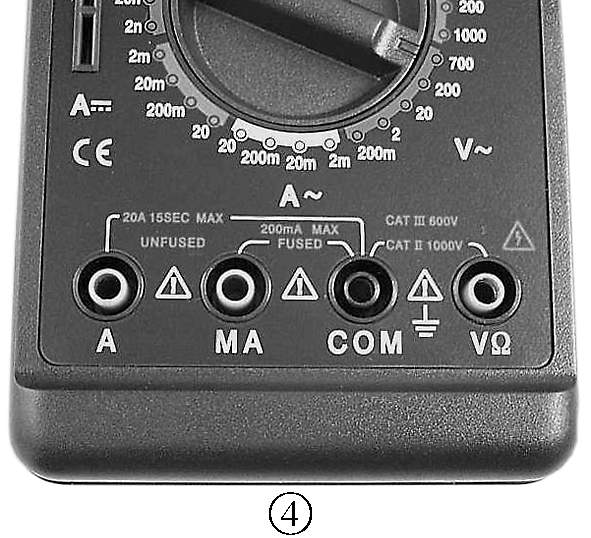

⑷ 面板下部有4个插孔，分别是公共端插孔“COM”、测量电压电阻插孔“VΩ”、测量毫安级电流插孔“MA”、测量安培级电流插孔“A”，如图4所示。使用时，将黑表笔插入“COM”插孔，红表笔插入相应插孔。

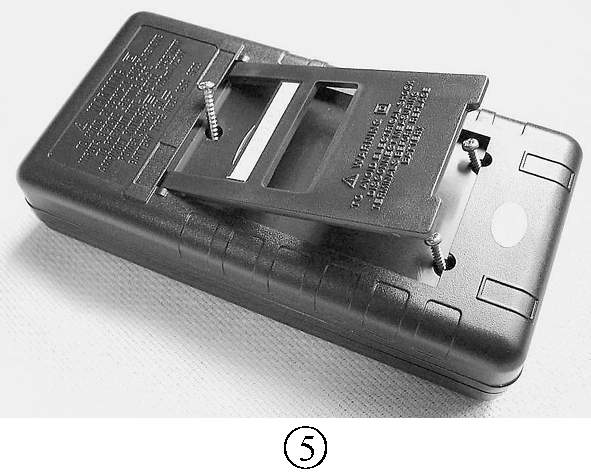

⑸ 数字万用表采用层叠电池作电源，安装或更换电池需打开后盖。翘起后盖上的支架，卸下3颗固定螺钉，即可打开后盖，如图5所示。

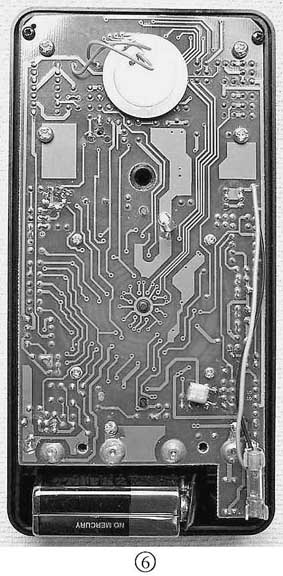

⑹ 图6可见，所有元器件均安装在电路板上。电路板上方白色圆形物是压电蜂鸣器；板右下方有一保险丝，其作用是电流挡（20A挡除外）过载保护；左下方是电池仓，装有一枚9V层叠电池。

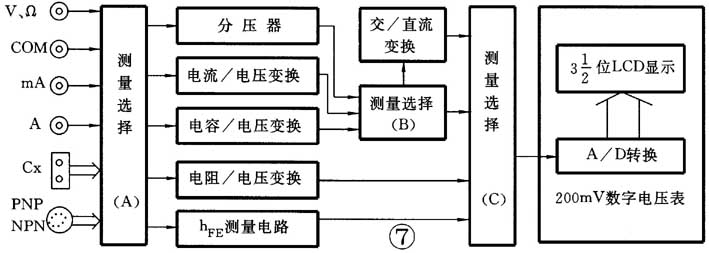

⑺ DT-890B原理方框图如图7所示，整个电路由3大部分组成：①由双积分A/D转换器和三位半LCD显示屏组成的200mV直流数字电压表构成基本测量显示部件（相当于指针式万用表的表头）；②由分压器、电流/电压变换器、交流/直流变换器、电阻/电压变换器、电容/电压变换器、晶体管测量电路等组成的量程扩展电路，以构成多量程的数字万用表；③由波段开关构成的测量选择电路。
⑻ 测量交流电压时，红表笔插入“VΩ”插孔（黑表笔插入“COM”插孔），选择开关置所需的“交流V”挡，如图8所示。测量范围0.1mV～700V。
⑼ 测量直流电压时，表笔设置同上，选择开关置所需的“直流V”挡，如图9所示。测量范围0.1mV～1000V。
⑽ 测量mA级交流电流时，红表笔插入“MA”插孔，黑表笔置COM，选择开关置所需的“交流A”挡，如图10所示。
⑾ 测量A级交流电流时，红表笔插入“A”插孔，黑表笔置COM，选择开关置“交流20A”挡，如图11所示。该表可测量1μA～20A的交流电流。
⑿ 测量mA级直流电流时，红表笔插入“MA”插孔，黑表笔置COM选择开关置所需的“直流A”挡，如图12所示。
⒀ 测量A级直流电流时，红表笔插入“A”插孔，黑表笔置COM，选择开关置“直流20A”挡，如图13所示。该表可测量1μA～20A的直流电流。
⒁ 测量电阻时，红表笔插入“VΩ”插孔，黑表笔置COM，选择开关置适当的“Ω”挡，如图14所示。可测量0.1Ω～200MΩ的电阻。

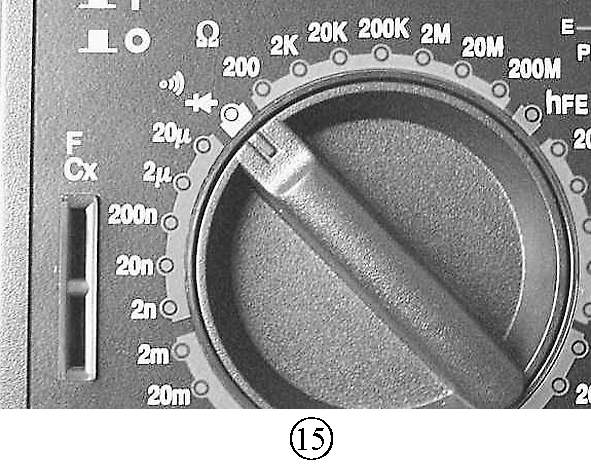

⒂ 测量二极管时，红表笔插入“VΩ”插孔，黑表笔置COM，选择开关置“二极管”挡，如图15所示，可测量二极管的正向压降。此挡位还可进行通断测试，蜂鸣器响时，表笔接触的两点间导通或阻值低于90Ω。

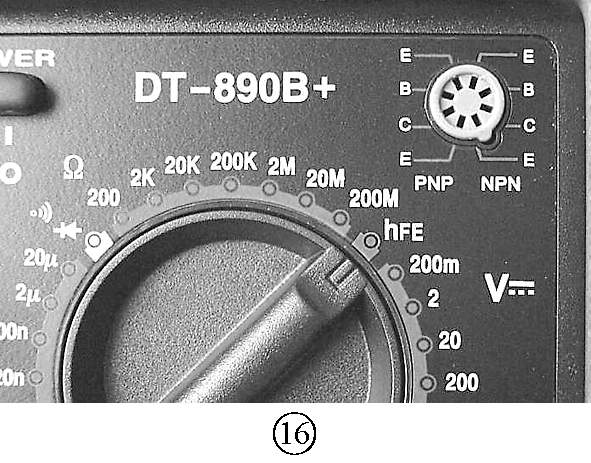

⒃ 测量晶体管直流放大倍数时，不用表笔，选择开关置“hFE”挡，如图16所示。插孔左半边供测量PNP型管用，右半边供测量NPN型管用。所测直流放大倍数的范围为0～1000。

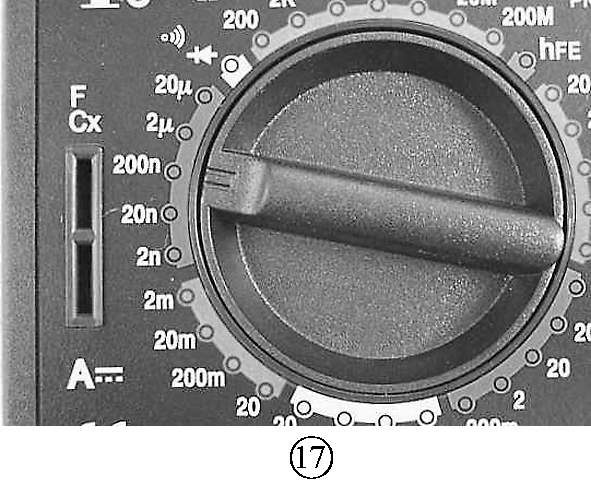

⒄ 测量电容时，不用表笔，选择开关置适当的“F”挡，如图17所示，将被测电容器插入“Cx”插孔即可，不必考虑电容器的极性，也不必事先给电容器放电。可测量1pF～20μF的电容量。
（莫恩）
