手动天调的制作

天调是“天线调谐器”的简称，它分为自动天调和手动天调两种。自动天调价格昂贵，自制不易。本文主要介绍手动天调的制作。

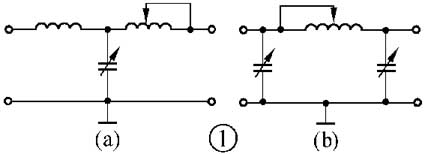

手动天调的线路有好几种，适用于业余无线电爱好者自制的天调基本为T型和π型。制作天调究竟是选择T型线路好还是用π型线路好，主要看天线是自然谐振于HF段的高端还是低端。如天线自然谐振于21MHz，而要在14MHz或7MHz工作，建议采用T型线路，见图1（a）；如天线自然谐振于7MHz，建议采用π型线路，见图1（b）。

经笔者实际制作认为π型线路具有2个优点：（1）具有滤波作用；（2）采用金属外壳后可省去接地连线，并且没有人体感应。

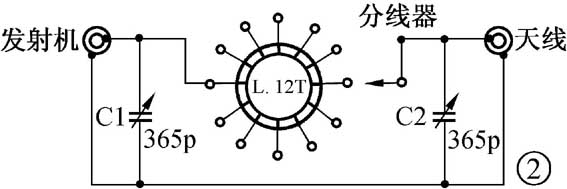

具体接线图见图2。

电感线圈的制作和材料选择：

1.电感线圈可以做成空心的，但体积要大一些，找一个装洗涤灵的塑料瓶子，直径60mm，截取160mm长一段。用1mm2硬铜电线绕33圈，每三圈抽一头。

也可用磁环绕制，找一个NXO-40的高频磁环，外径37mm，厚4mm。如只能找到厚7mm的，可把两只叠起来用。天调如果只工作在10MHz以下，也可用NXO-100的磁环，但用于10MHz以上将严重发热。有些爱好者手中的低频磁环是不能用在天调上的（如开关电源上的磁环）。如何用简单的方法区分高频磁环和低频磁环呢？笔者实践经验是：（1）用数字万用表20kΩ以上挡位测量磁环电阻。如量不出电阻就是高频磁环，如有电阻就是低频磁环。电阻越小，工作频率越低。（2）高频磁环是镍磁环，用小刀划不动。低频磁环软得多，小刀划开发亮。如需进一步确定能工作在多高频率上，只能通过实验决定了。

用塑料胶带把磁环紧紧缠绕数圈。再用直径1～1.8mm高强度漆包线均匀间绕12圈，1圈抽一头，共11个抽头。绕好后用502胶水点上，以免松动！抽头留出3cm长，以便于焊接在分线器上。

2.分线器最好选择单刀多掷12个抽头的瓷质波段开关，不能用胶木的，以免受潮后打火。把磁环线圈直接焊在分线器上，11个抽头直接作为支撑。

3.可变电容。本人使用旧电子管收音机中拆出的空气双连可变电容，也可用365pF单连可变电容，完全可以承受100W功率（原则是容量越大越好）。安装前一定要仔细检查，用万用表测量可变电容的动、静片，并旋转可变电容动片，观察表针应无摆动，必须精心调整，千万不可碰片。

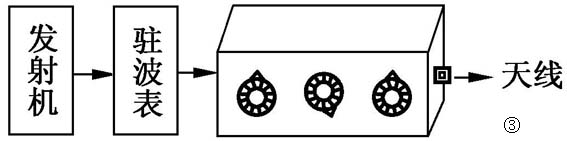

全部零件安装在195mm×100mm×80mm的铝合金制作的外壳中。发射机、驻波表、天调、天线连接见图3。

使用方法：先把C1、C2可变电容动片全部旋出，再开机把发射功率调到10W左右，旋转分线器找到驻波最小点，再调C1和C2找到驻波最小点。可把7MHz，14MHz，21MHz的最佳位置标注在面板上，方便以后使用。

笔者用本刊2002年第12期介绍的7m渔竿天线，配用此手动天调，用IC-718短波机，7MHz、14MHz、21MHz、29MHz驻波均可调到1.3以下，通联效果理想。

（王泽民）
