四、射频处理电路
1. 电路分析
T191的射频模块集成度很高，它包含了接收射频处理、发射I/Q调制、发射变换、PLL等电路。T191的电路结构是比较独特的，接收机是一个直接变换的线性接收机，而发射机则是一个带发射变换的发射机。

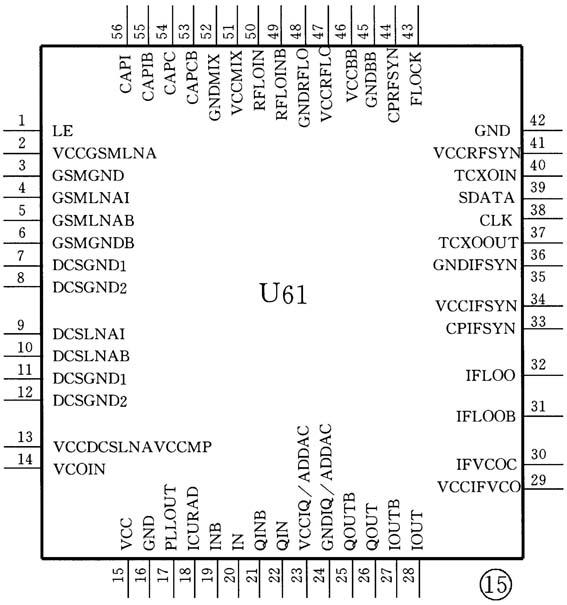

从实测的RXVCO信号证实了这一点。当手机工作在GSM60信道时，RXVCO电路产生的信号是3788MHz。该信号在射频模块内被4分频，与接收射频进行处理，直接得到接收基带信号——RXI/Q。图15 所示的是射频模块的脚位功能图。图16所示的是RXI/Q信号的输出线路图。
2. 故障检修
若该部分电路工作不正常，手机肯定无接收。

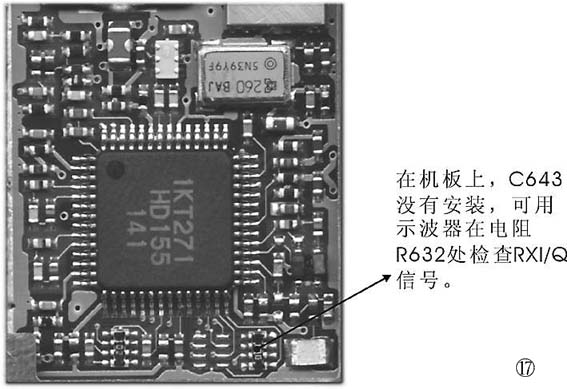

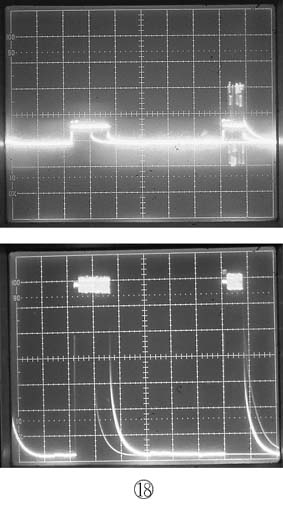

怎样判断该电路是否正常呢？用示波器检测RXI/Q信号是最迅速的。图17 所示的是RXI/Q信号检测。在检测时需注意，应从天线端口给故障机注入一个很强幅度的射频信号。否则，用示波器很难检测到RXI/Q信号。正常情况下，检测到的RXI/Q信号如图18 所示。

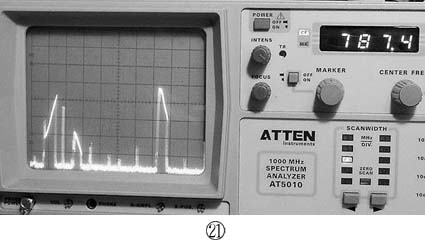

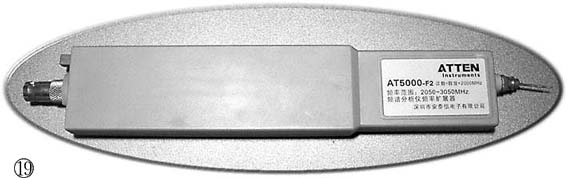

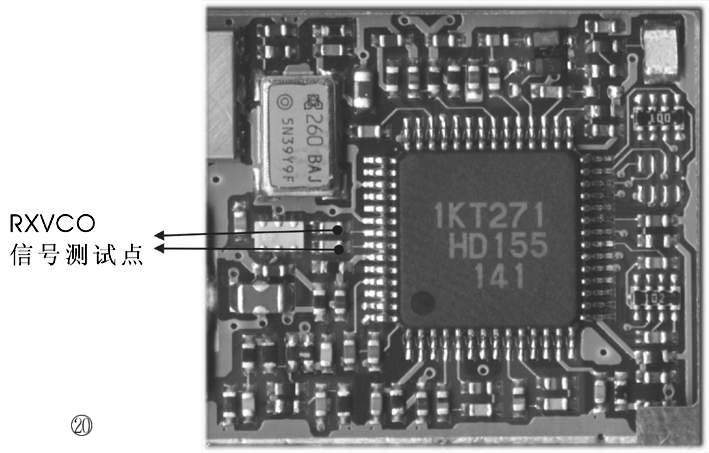

若在电阻R632处不能检测RXI/Q信号，首先应用频谱分析仪检测RXVCO信号。T191的射频VCO信号约为3700MHz左右。一般的频谱分析仪无法检测到。给频谱分析仪连接一个频率扩展器（其外观如图19 所示），即可用一般的1GHz频谱分析仪检测到T191的3GHz以上的VCO信号。连接好该接口后，将频谱分析仪的中心频率调节在788MHz，扫频宽度为1MHz或2MHz（需注意的是该探头只是一个简易扩展器，有一定的误差，但只要掌握得好，对于一般的维修是没问题的）。图20 所示的是RXVCO信号的测试点。图21所示的则是频谱分析仪检测到的RXVO信号。
若RXVCO信号不正常，则检查RXVCO电路。若RXVCO信号正常，应检查射频模块U61电路。
首先应检查U61的焊接是否良好。然后检查U61的工作电源。主要检查的电压。该端口的电压是混频电路的工作电源。若该端口电压不正常，手机肯定无接收。应检查R603、R609；检查U90。
若U61工作电压正常，需更换U61模块。
五、RXVCO电路
1. 电路分析
T191的RXVCO频率合成中的鉴相器、分频器等都被集成在射频模块内。RXVCO信号由一个集成组件产生，其电路如图22所示。
U63是RXVCO组件、U64是一个平衡—不平衡变换器。RXVCO的工作电源由Q700提供。当接收机开始工作时，逻辑电路输出控制信号RX-ON-N到Q700。Q700的③脚输出接收机电源V-RX。
RXVCO电路U63的信道控制信号由U61的输出。经R615、C631等组成的低通滤波器滤波，到U63的④脚，控制RXVCO工作在相应的信道上。U63既可工作在GSM频段，又可工作在DCS频段，但U63电路并没有频段切换控制。RXVCO的频段切换控制是通过频率合成数据信号来完成。
U63输出的信号经C602、U64、C606、C607到射频模块U61的。在U61经分频后对接收射频信号进行处理。
2. 故障检修
若RXVCO输出信号幅度低，手机接收差，更换U63组件；若RXVCO信号频率偏移，手机上网难，更换U85、U63。
若RXVCO电路无信号输出，手机无接收，首先应检查RXVCO电路的工作电源。若C639处无工作电源，检查R634，检查Q700，检查U3电路。
若RXVCO的工作电源正常，应用示波器检查RXVCO的控制信号。若R615处有电压信号，更换U63组件。
若R615处无电压信号，先检查U61模块的频率合成电源是否正常。图23所示的是U61的频率合成电源测试点图。若电压不正常，检查更换电压调节器U90。图24所示的RXVCO电路信号测试点图。在正常情况下，R615处信号的波形如图25所示。
若频率合成电源正常，应用示波器检查U61模块的①、。这3个引脚上的信号是频率合成控制信号。若它们不正常，RXVCO电路也不能正常工作，需检查逻辑电路。正常情况下，的频率合成时钟信号如图26所示；的频率合成数据信号如图27所示；①脚的LE信号如图28所示。
（钟云）
