场扫描电路常见故障的检修
场扫描电路部分异常时，常出现以下几种故障：场不同步，画面上下翻滚；屏幕上只有一条水平亮线；画面垂直方向出现失真。
场不同步可能是场同步信号没有加到场扫描电路或场频偏离正常值太远。由于现在的高分辨率彩色显示器中，场扫描电路从同步触发到最后的功率输出的全部功能大多是由单片集成电路来完成的，因此，应首先检查集成电路同步信号输入端是否有信号输入，其次则检查场振荡器外接RC定时元件的参数是否有变化。出现一条水平亮线时，应检查场块的电源电压是否正常，场振荡器是否停止振荡，场偏转线圈回路是否有元件开路。另外，集成电路内部出问题也会造成这种故障。垂直方向上的线性失真则应重点检查场锯齿波发生器的波形及其外接反馈元件参数是否有偏移。
此外，如果自动场幅控制电路异常，也可能使在各种显示模式下的场幅有不合适的变化。
行扫描电路故障的检修
行扫描电路异常时，常出现以下故障：行不同步；出现一条竖直亮线；无光栅。
当出现行不同步现象时，可以先试着调整行频电位器。如果画面能瞬间同步，说明行振荡级工作正常，应重点检查行振荡级和AFC电路；如果画面不能同步，则应检查行同步信号和AFC电路。如果画面出现一条竖直亮线，说明行输出电路和高压电路都正常，只是行偏转线圈回路有元件开路（例如行偏转线圈开路或枕形校正变压器开路等）。光栅全无是行扫描电路中出现较多的故障现象，行振荡级停振、行管/阻尼二极管被击穿短路、行输出变压器短路或开路都会造成这种故障。
当显示器发生同步不良或不同步的故障时，画面会出现闪动或者上下翻滚。如果是场不同步，一般这类故障是出在场同步信号输入回路包括同步信号处理电路、场振荡电路；如果是行不同步，因多数显示器的节能控制电路是由行同步信号来控制，所以我们就基本可以排除同步信号输入回路故障，但不排除少数早期生产的显示器由同步信号输入回路引起的故障。一般可怀疑主机显示模式的设置、行振荡电路、行鉴相电路、行频自动同步电路等。
在老式的键控彩色显示器中还有一个常见的故障就是屏幕上显示的字符滚动 ，这一般是帧同步的问题。此时可以调整场频电位器，若不行，就在场频电位器上串一个电阻（比如30kΩ），然后调整，使帧同步即可。
在新型的显示器中，若遇到行场画面异常的情况，也可能是软件中的设置错误所致，此时不妨先进入维修模式（工厂模式），对相关参数进行调整，然后再进行硬件电路的检修。
视放/高压电路常见故障及检修
彩色显示器视放电路最常发生的故障现象有两种：一种是出现满屏单色光栅，有时还伴有回扫线，另外一种是显示的图像缺少某种颜色。第一种情况往往是视放末极出现故障，使与屏幕上出现的颜色相对应的那个阴极电位降低。第二种情况是视放通道中的某一环节出了问题，使该通道的信号不能加到显像管相对应的阴极上，从而使显示的图像少了该种颜色。
当彩色显示器出现图像模糊的故障时，首先应该检查显像管管座以及视频放大电路。如果高压不足（如二次电源不工作）也会出现模糊，不过此时一般伴随亮度和行幅不足。另外，新型机器的存储器内一般都保存摩尔参数，如果这个参数丢失，也会造成模糊现象，此时只能更换厂家含有数据的存储器或者重写存储器进行维修（具体做法，读者可以参考即将出版的《无线电》2003年增刊）。

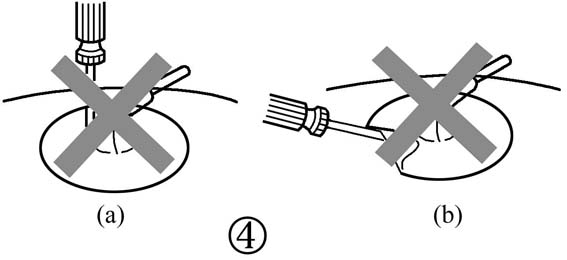

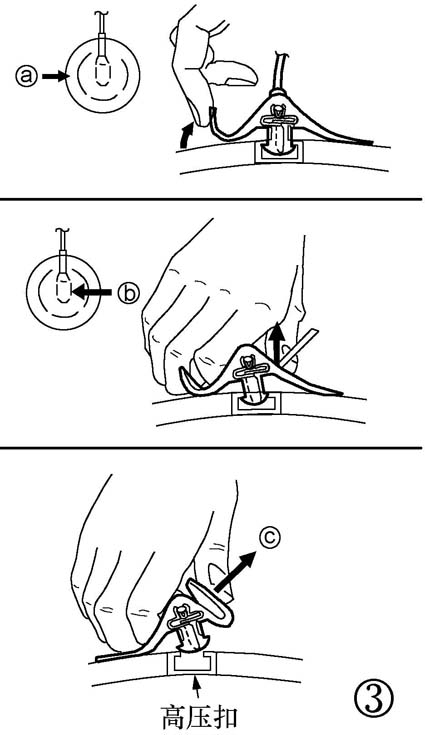

在维修显示器时，经常需要将高压帽拆下以方便维修，由于在关机后高压帽中还可能残留有高压电，处理不好会对人身产生危害，故下面简单介绍一下高压帽的拆卸方法。由于高压帽内一般为负压，因此拆卸之前要先将其一端暴露于空气中，以方便取下卡簧。用拇指挑起高压帽橡胶的一角即可将内部负压排除，如图3（a）所示。然后用手稍微用力挤压高压帽内部的卡簧，并稍用力向上提起高压帽将其取出，如图3（b）、（c）所示。有些维修者采用螺丝刀撬的方法拆卸高压帽，如图4（a）、（b）所示，这样做既危险，又可能对高压帽造成损伤，是不可取的。
显像管高压打火故障也是显示器维修中最常见的问题之一。其主要表现为荧光屏光栅出现许多无规律的亮点，严重时成点状的线，有时还可听见机内“吱吱”作响，如果打火严重，将造成显示图像模糊，并可能产生数秒或数分钟后光栅消失的故障现象。而显像管高压打火产生的原因和部位较多，主要有：显像管座内高压打火；显像管高压嘴或高压帽打火；高压包高压引线端打火；聚焦电位器内部接触不良打火等。主要原因：一是灰尘太多引起高压漏电；二是由于高压线绝缘不良，只要除尘和换线就能解决问题了。下面分别说明维修方法。
1.显像管座打火
显像管座打火一般在聚焦极。产生显像管座内部打火的原因主要是显示器使用的环境过于潮湿或长期不用造成的。由于聚焦极的电压很高（在4～9kV之间），修理时应关掉电源，将管座从尾板上拆下，用小刀或细砂纸将管脚的锈迹刮去，再用纯酒精清洗干净，并把管座塑料内壁的锈迹用酒精清洗干净，然后用吹风机吹干，重新装好即可。不过市场上应该有显像管管座卖，可以对比旧管座去买一个新的。注意针脚与插孔的通断关系，有些新旧管座外观来看完全一样，但旧管座针脚与插孔是断开的，而新管座是导通的，这样将造成短路，产生故障。
2.显像管高压嘴或高压帽周围打火
显像管高压嘴周围打火，除环境潮湿外，还与显像管的高压嘴和锥体玻璃之间接触不紧密或有杂质有关。要修高压嘴打火，先得对其放电，方法是：将一大号木柄平口螺丝刀，插入高压嘴中多次碰触即可，有时还可听见“啪”的放电声。然后取下高压帽，检查高压嘴及高压卡簧有无锈迹，其周围有无打火迹象和积灰。如有，可照前法将其清除干净，然后用吹风机吹干，要注意温度和时间，以免显像管局部过热而炸裂。随后在高压嘴周围均匀地涂上一些灭弧灵，再扣好高压帽即可。高压帽一般也有出售，很便宜，必要的话可以换一个。
3.高压包及聚焦电位器打火
高压包打火可造成光栅模糊或无光栅。如果是高压包本身打火，那就只有换新的。如果是高压包的引线端打火，用纯酒精将其擦洗干净即可。
如果是高压包上的聚焦电位器打火，可关机后调整聚焦电位器多次，看是否能使其内部触点接触变好。如不行，最好还是将其更换掉。
根据指示灯的状态检修彩色显示器
新型显示器通常采用智能CPU进行控制，各种工作状态一般都会通过电源指示灯显示出来，因此，通过观察电源指示灯的亮灭情况对显示器故障进行判断、检修。下面介绍几种常见现象的判断方法。
1.荧光屏无光，电源指示灯不亮
首先可怀疑是电源电路故障。检查电源电压是否正常，进而测量显示器的电源进线的直流电阻。在一般情况下，当电源开关打开时阻值为无穷大，电源开关闭合时阻值应为几十欧姆。还应检查保险是否烧断等，从而逐步缩小故障范围。
2.荧光屏无光，电源指示灯正常
可首先判明在开机时机内是否有高压产生。如果有高压产生，可进一步观察显像管的灯丝是否正常点亮、显像管加速极电压是否正常（一般应有300～600V直流电压）等，这样可判断出行扫描电路各部件是否正常工作。
3.荧光屏无光，电源指示灯处于保护状态
首先开机观察显示器在开机瞬间是否有高压产生。如无高压产生可测量行扫描电路在开机瞬间是否有正常电压供给，行输出管C、E极间是否短路，如果正常，就可以判明故障是出在行振荡或行输出电路。如果开机瞬间有高压产生，可以断定行输出电路工作基本正常，问题可能出在主机或主机信号供给回路上，包括数据传输线、同步信号处理电路；或者是行电源调节器输出电压过高，使显示器X射线保护电路工作。在新型的大屏幕显示器中还要检查CPU的时钟、电源/复位电路是否正常。
综上所述，修理显示器，首先应知道是什么部分出了毛病，找出原因才好对症维修。只有根据显示器的故障现象准确地判断故障发生的部位，进而确定故障元件，才能快速排除故障。虽然判断故障部位要靠丰富的经验和熟练的维修技巧，但我们如果按照一定的检修步骤逐步地认真查找，即便是初学者也完全可以轻易地发现故障和排除故障。显示器常见故障的处理方法见表2。
由于彩色显示器工作频率较高，因此其具体电路较普通的大屏幕彩电有很大的差异，只有对整机电路工作原理熟悉之后，才能对故障进行胸有成竹的判断。对新型大屏幕彩色显示器的详细工作原理感兴趣的读者可以阅读即将出版的《无线电》2003年增刊。
（赵广林）
