频谱显示滤波器又称为n段（常见有5段、7段等）图形均衡显示滤波器。在音响中，这种集成电路主要用于提取音频信号的频谱信息，其输出的信号以一定倍频程为间隔，通过显示解码器加到显示屏，即可显示出音频信号的实时频谱图形，可供调节音响频率均衡时作参考，并起到美化音响面板、增强动感等的效果。

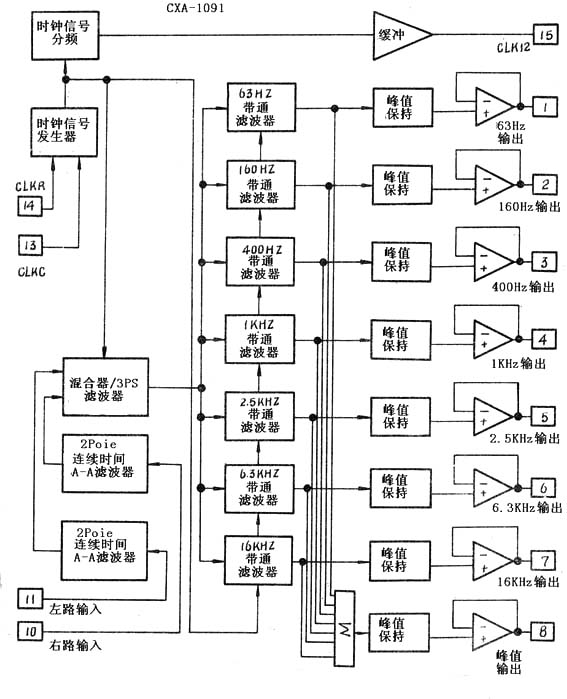

在新科HG5300A等型音响中，应用了集成电路CXA-1091组成的频谱显示滤波电路。CXA-1091是一种应用较广、较典型的7段图示均衡显示滤波器。它内部包含时钟信号发生器、分频器、缓冲器、连续波滤波器、63Hz～16kHz以倍频程为间隔的7个带通滤波器、峰值保持器和相应的输出电路等，内电路结构框如附图所示。
由附图可见，CXA-1091有8个输出端子，其中⑧脚用于保持7个输出端中的信号最高峰值，但在HG5300A型机中没用此引脚。另外的7个输出端中，②脚（对应160Hz信号）和⑤脚（对应2.5kHz）也空着没使用。这样实际上HG5300A型机中仅用了5个输出端，只有5段音频频谱图形显示，具体对应连接关系如下：①脚连接至微处理器2IC1（μPD78042A）的（对应频率为63Hz）、③脚连至2IC1的（250Hz）、④脚连至2IC1的（1kHz）、⑥脚连至2IC1的（4kHz）、⑦脚连至2IC1的（16kHz）。CXA1091输出的这5种信号经2IC1处理后，送到荧光显示器相应端子，由荧光屏显示出对应的信号频谱图形。2IC1与荧光显示器间的连接关系已在上期文中的图3示出。

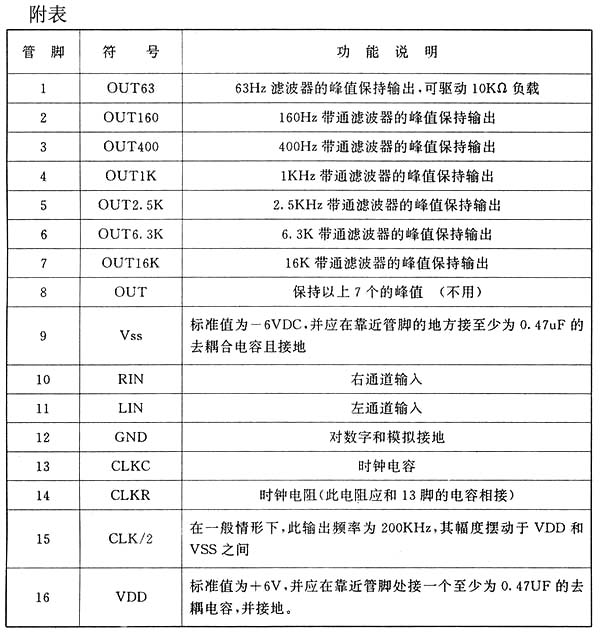

CXA-1091采用16脚双列直插塑料封装结构，各引脚的表示符号及功能说明如附表所示。该集成电路可用XR-1091直接代换。
