三、电源供电电路信号流程分析
康佳T2976S系列彩电的开关稳压电源采用的混合集成电路是由电源IC专业生产厂家日本三肯公司最新研发的STR-5600G/8600G系列产品，它们是在STR-S6709的基础上，对部分控制功能进行了调整、简化，使之以低价位、高性能的特点应用于家庭视频产品开关电源中。在康佳T2976S系列彩电中，25英寸以上的“S”型机采用STR-8656G，21英寸以下的“S”型机采用STR-5653G，STR-8656G与STR-5653G脚位功能完全相同，但内置功率开关管的输出功率不同。STR-8656G的输出功率可达200W左右，STR-5653G的输出功率约为120W，在应急修理时可用STR-8656G替代STR-5653G，但STR-5653G不能替代STR-8656G，与STR-8656G和STR-5653G配套的外围电路参数也有差别。例如：STR-5600G/8600G系列集成电路④脚外接的启动电容C961可根据电源启动情况在33～100μF间选择。当C961容量下降或漏电时，将导致开关稳压电源无法进入工作状态，造成“三无”故障。

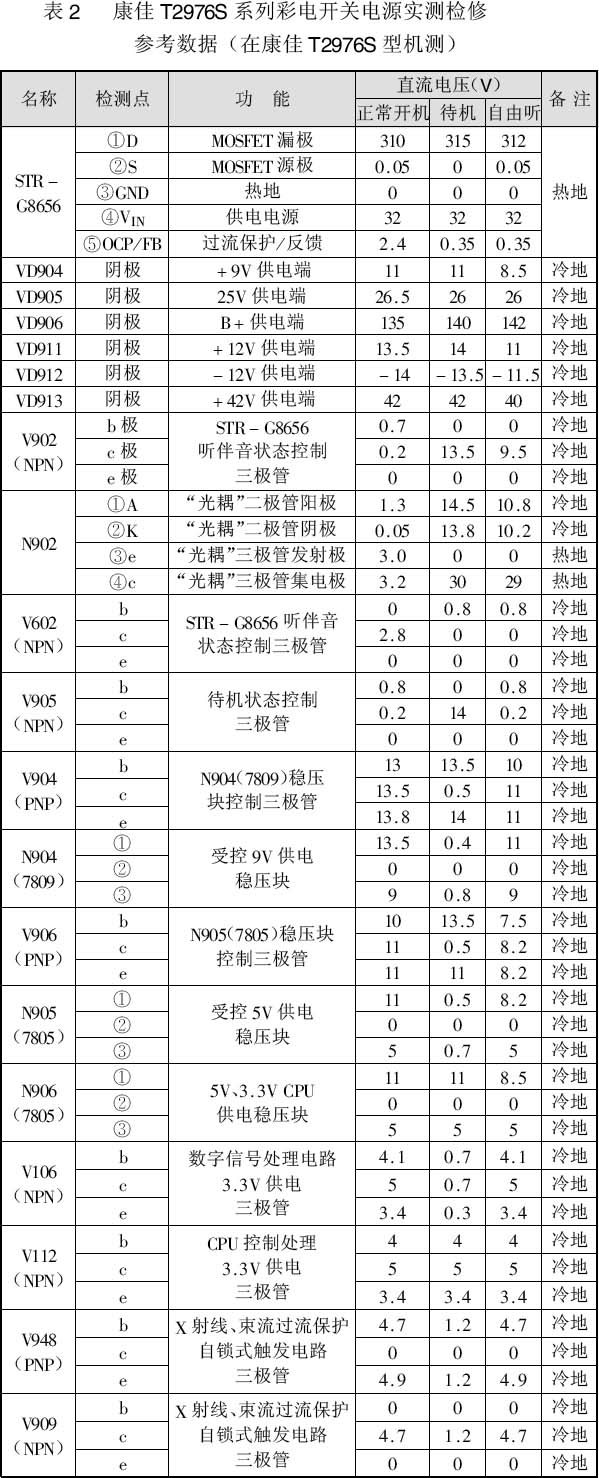

STR-5600G/8600G系列开关稳压电源中①脚外接的C958（680pF/2kV）也是维持开关电源稳定输出的重要元件。21英寸机型C958可取680pF，29英寸的大屏幕机型可取1000pF，C958容量太小时难以抑制尖峰干扰脉冲，屏幕画面可能出现不规则的干扰条纹，但C958容量太大时，功耗大，易造成器件损坏。该系列主要元器件的参数见表2。
由图3所示，康佳T2976S系列彩电开关稳压电源的次级有六路整流直流电压输出。
第一路由VD905、C926为主体组成的整流滤波电路输出+25V直流电压，为伴音功放集成电路TDA2616提供原动力。
第二路由VD911、C939为主体组成的整流滤波电路输出+12V直流电压，它分成三条分支路，一分支路为场扫描功率输出集成电路提供正电源；二分支路为光电耦合器提供工作电流；三分支路的输出受V904开关控制，分别为N904（LA7809）和视频放大输出电路提供原动力。N904③脚输出的9V电压再为中频信号处理、AV输入、RGB推动、视放推动输出等电路提供电源。
第三路由VD912、C945为主体组成的整流滤波电路输出-12V直流电压，为场扫描功率输出集成电路提供负供电。
第四路由VD913、C946为主体组成的整流滤波电路输出+42V直流电压，它也分成三条分支路，一分支路为场扫描功率输出提供逆程供电电压，二分支路为行推动电路V401集电极提供电源。三分支路经VD102稳压后为高频调谐器提供33V工作电源。
第五路由VD904、C925为主体组成的整流滤波电路，输出+10V直流电压，本路直流电压分成二条支路，一分支路直接连接N906（LA7805）①脚，从N906③脚输出+5V\(_{-}\)1直流电压经V112、VD107稳压后为主芯片N103（VCT3801A）CPU电路提供3.3V工作电源；+5V-1直流电压还为VCT3801的③脚（I/O接口供电）、存储器N104、遥控接收、按键输入、复位、指示灯等电路提供工作电源。二分支路经V906（C751）开关控制后，向N905（LA7805）①脚提供电源，N905③脚输出的+5V\(_{-}\)2电压为主芯片VCT3801的提供模拟电路工作电源，经V106、VD103稳压后为VCT3801A的提供3.3V数字电路电源。+5V\(_{-}\)2还为高频调谐器⑦脚提供工作电源。
第六路由VD906、C927为主体输出+B电压（25英寸、29英寸机型为+130V，21英寸机型为110V）为行扫描输出电路提供电源。经行扫描输出变压器副方绕组取样后分别输出6.3V交流灯丝电压、+200V视放电压以及加速极电压、聚焦极电压、阳极高压等。
康佳T2976S系列彩电的供电控制由主芯片VCT3801A的⑦脚和完成，当接收遥控关机信号和保护关机信号时，VCT3801A的⑦脚输出低电平关机信号至V905基极，使V905截止，V905集电极高电位信号分别输出至V904和V906的基极，因为V904和V906均是PNP型开关管，当基极高电位时，V904、V906分别进入截止状态，于是V904截止后，切断了N904（7809）的输入电压，N904③脚无+9V电压输出，于是切断了中频信号处理、视放推动、AV/TV控制等电路的电源。V906截止后即切断了N905①脚的输入电压，N905③脚无+5V\(_{-}\)2输出，从而切断了主芯片的模拟电路+5V和的数字电路+3.3V供电，以及高频调谐器+5V供电，由此可见待机和保护关机状态时，仅保持由N906输出的+5V\(_{-}\)1，维持主芯片CPU电路的正常工作。
在进入“听伴音”状态时，主芯片VCT3801A的由正常时的低电位转换为+5V高电位，VCT3801A的经R148与V602基极相连，VCT3801A输出高电位时，V602饱和导通，V602集电极低电位，使V902截止，光电耦合器无电流输出，开关稳压电源进入PRC（即关断时间一定，调节导通脉冲宽度的控制方式）轻负荷工作方式。
在“听伴音”状态时，主芯片VCT3801A的⑦脚维持正常开机时的高电位（5V），但VCT3801A的电位由正常收看时的低电位转化为“听伴音”高电位，VCT3801A输出的高电位信号经R175连接VCT3801A，通过VCT3801A的内部电路，输出R、G、B消隐信号，同时切断行扫描信号的输出，从而实现无光栅状态下的“听伴音”功能。
康佳T2976S系列彩电的供电保护取样信号由VCT3801A的⑥脚输入。VCT3801A⑥脚外部接有三分支路，一分支路由VD945与N904（7809）的+9V输出相连，当N904输出的+9V下降时，VCT3801A的⑥脚接收低电位保护信号通过内部CPU使VCT3801A的⑦脚发出保护关机信号。二分支路由VD946与N905（7805）+5V\(_{-}\)2输出端相连，当+5V\(_{-}\)2下降时，同上原理，VCT3801A的⑦脚发出保护关机信号。三分支路与灯丝电压过压（X射线保护）和束电流过流保护电路相连，当灯丝电压偏高时，VD915击穿，V909、V948导通，使VCT3801A⑥脚低电位进入保护关机状态，当束电流过流时，V948饱和导通，使VCT3801A⑥脚低电位进入保护关机状态。本机的灯丝电压和束电流过流保护中设置的V948、V909导通后有一种自锁定功能，因此当过流、过压现象消失后，无法用遥控开机，需关机切断电源后重新开机才能进入正常工作状态。
（聂志雄 李明勇）
