短波广播是利用电离层反射信号传输的，因此它比中波广播传输的距离更远。短波收音机是我们了解世界信息、训练外语听力、进行远距离无线电接收的有利工具。短波收音机从电路程式上可分为两大类：直接放大式和超外差式。本文介绍的再生式短波收音机属于直接放大式，并采用了再生电路，使其灵敏度和选择性大大提高，具有电路简单、性能优良、制作调试容易的特点，非常适合初学者朋友自制。
一、 电路工作原理

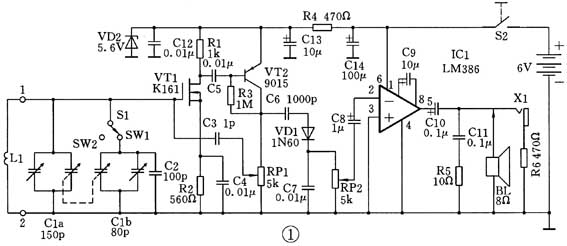

本文介绍的再生式短波收音机可以接收4.5～13MHz频率范围的短波广播电台，分为SW1和SW2两个波段。图1为再生式短波收音机的电路图，图2是其方框图。电路由以下几部分组成：（1） 接收天线L1和可变电容器C1构成调谐回路，其功能是接收并选择短波广播电台信号。（2） 场效应三极管VT1等构成的第一高频放大级；（3） 晶体管VT2等构成第二高频放大级；两级高放对调谐电路选出的电台信号进行直接放大。（4） 电容器C3等构成再生电路，进一步提高收音机的灵敏度和选择性。（5） 二极管VD1等构成检波电路，将调制在高频载波上的音频信号检出。（6） 集成电路IC1等构成的低频功率放大器，将音频信号放大后推动扬声器BL发声。
再生式短波收音机简要工作原理是：广播电台发送的高频信号被天线L1接收后，由L1、C1并联谐振电路选出所需的电台信号，调节可变电容器C1使并联谐振电路与需要接收的某一频率的电台信号产生谐振，即可达到选台目的。S1是波段开关，当S1指向SW1时，C1a、C1b均接入电路，接收范围为4.5～
6.5MHz；当S1指向SW2时，仅C1a接入电路，接收范围为6.5～13MHz。
调谐电路选出的电台信号送入VT1基极，由VT1、VT2进行两级高频放大，放大后的信号与输入信号同相，由VT2集电极输出，一方面经C6耦合至检波电路；另一方面经C3正反馈至VT1基极，使高放输入端的高频信号得到进一步加强，加强了的信号再由两级高放进行放大，放大后又正反馈到输入端，如此反复使得输入信号大大加强了，这就是所谓的“再生”。再生的强弱可由电位器RP1调节。第一高放管VT1采用场效应三极管，具有极高的输入阻抗，有利于提高放大器性能和调谐回路的Q值，从而提高收音机的灵敏度和选择性。
由C6输出的高频信号，经VD1检波、C7滤除高频成分后，音频信号经C8耦合至集成电路IC1进行低放和功放，然后经C10输出至扬声器BL（或经插座X1转接至耳机）。RP2是音量调节电位器。
整机电源采用6V电池，C12～C14和R4组成退耦电路，以防止经电池内阻造成的有害耦合。稳压二极管VD2为高放级提供稳压供电，进一步提高电路稳定性。
二、 元器件选择与识别

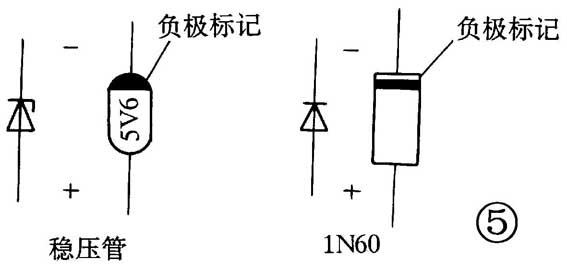

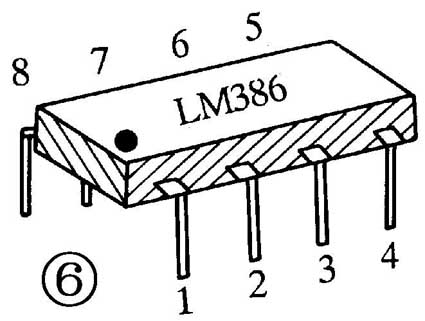

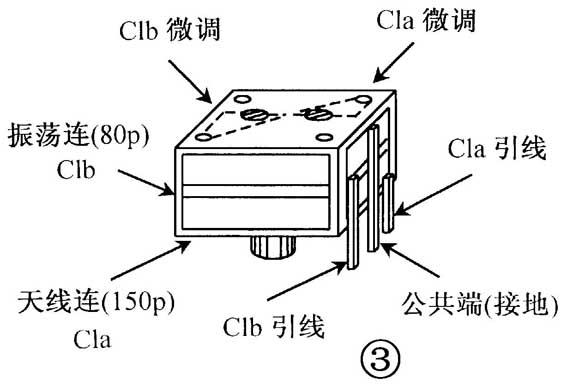

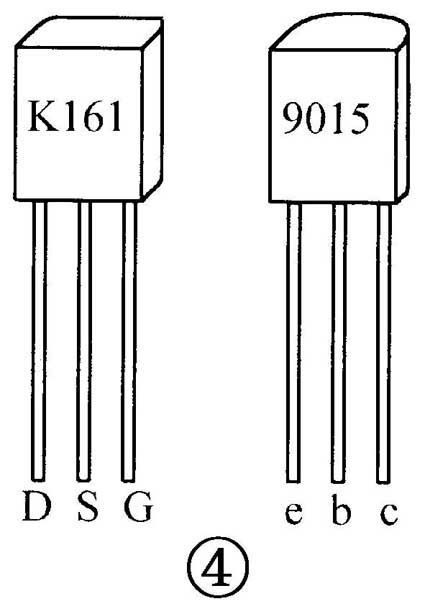

接收调谐线圈L1采用环状天线，由一条绝缘导线在塑料框架上绕制而成，简单易做，效果良好。可变电容器C1采用小型双连，其天线连（150pF）为C1a，其振荡连（80pF）为C1b，见图3。VT1采用场效应三极管K161，VT2采用PNP晶体管9015，它们的引脚见图4。VD1采用1N60，VD2采用5.6V稳压管，它们的正负极见图5。IC1采用音频功放集成电路LM386，各引脚位置见图6。
三、 制作与装配
1. 晶体管、集成电路和阻容元件的焊接。各元器件均安装在一块55mm×115mm的印制电路板上，图7为电路板上各元器件位置图（元件面）。按图将二极管、三极管、集成电路、电阻、电容等从元件面插入电路板相应位置（注意它们的引脚顺序或正负极不能弄错），然后从铜箔面将其焊牢，并剪去元器件引脚的多余部分。
2. 可变电容器和波段开关的安装。可变电容器C1和波段开关S1都从元件面放入电路板相应位置，用小螺钉从铜箔面将它们固定，见图8。C1的引脚插入电路板后从铜箔面将其焊牢。S1只用其中间和左边的两个引脚，用导线连接至电路板相应位置。
3. 电位器的安装。不带开关的电位器是RP1，带开关的电位器是RP2，将它们分别从元件面插入电路板指定位置，从铜箔面用螺帽固定，并将其引脚焊牢，见图9。
4. 机壳及电池盒的组装。本机采用了一种通用机壳，机壳中附带有电池盒。将正、负极电池卡子焊上引线后插入电池盒的一端，电池连接卡子（大片）插入电池盒的另一端，如图10所示，其间正好可放入4节5号电池。然后将不干胶面板纸揭去底面保护膜后粘贴到机壳面板上，并将需开孔处（阴影部分）挖空，见图11。将两个弹簧分别压入面板上的天线1、2号孔内，弹簧圈数较多的一端向下，以备连接天线。

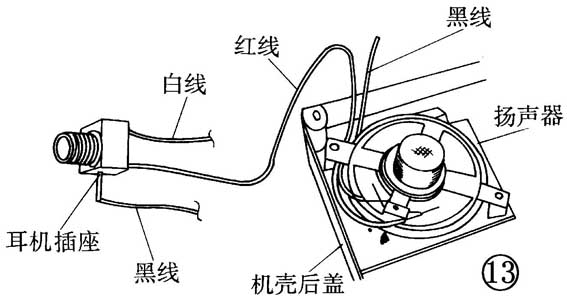

5. 扬声器和耳机插座的安装。用两枚小螺钉和两片固定卡，将扬声器直接固定在机壳后盖上，并从扬声器引出端焊出两条引线，见图12。耳机插座直接固定在机壳面板上，用导线与扬声器之间连接好，见图13。
6. 整机组装。按照电路图将电路板、扬声器、耳机插座、电池盒等用导线连接起来，然后用小螺钉将电路板固定到机壳中，见图14。可变电容器、电位器和波段开关的旋柄从面板上相应的孔中伸出。将两个较小的旋钮分别插到两个电位器的旋柄上。将调谐指针片固定到较大的旋钮底部后，再将该旋钮插到可变电容器的旋柄上，见图15。

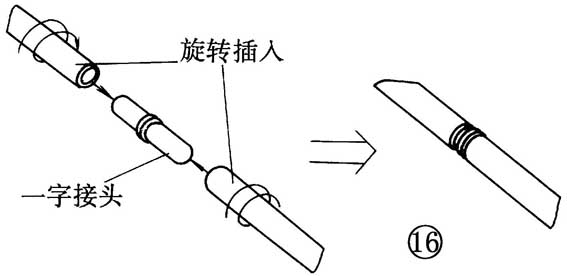

7. 环状天线的制作。制作塑料骨架，可用一字接头将两根塑料管连接起来，如图16所示；再用十字接头将塑料管成直角形连接起来，见图17，最终形成一个约42cm的方框。将方框的两端插在底座上立起来，用绝缘导线在方框骨架上绕一圈，并用透明胶纸固定住，绝缘导线的两端从方框底边的中部平行引出，接到收音机面板上的两个天线弹簧接头上，见图18。
四、 调试与使用
环状天线接好后，收音机装上电池，音量电位器RP2旋出至约3/4位置（电源开关S2同时被接通），再生调节电位器RP1置于中间位置，旋转调谐旋钮（C1）直至收到尖叫声（是再生过强的广播电台信号），然后缓慢往回旋转RP1以减小再生强度，直至尖叫声刚消失而听到电台广播为止。反复调节调谐旋钮和再生旋钮使声音最清晰，同时可根据需要随时调节音量大小。有条件时，可用信号发生器（或利用已知频率的电台）校准频率刻度。先置于SW2波段，调节C1a微调电容，使频率指示与接收信号频率相符；再置于SW1波段，调节C1b微调电容，使频率指示与接收信号频率相符。调试结束后，盖上机壳后盖，并用螺钉固定，见图19。
由于短波信号是依靠电离层反射传播的，因此受季节、日夜、气候变化的影响较大。每天接收较好的时间大约是在清晨以及黄昏至午夜时分，可每天作好接收记录，积累经验，掌握当地的规律，不断提高收听技巧，这一过程对于无线电爱好者来说乐趣无穷。
