[1]天气有时会突然变化，刮起大风或下起雨来，这时你可能正在休息或忙于其它事情。本文介绍的“风雨报警器”会及时发出大风或下雨的音乐报警声，提醒你收回晾晒在室外的衣被等。
[2]这是风雨报警器的电路图。电路中采用了一块音乐集成电路CIC3830作为报警音源。与非门D1、晶体管VT1等组成变调控制电路。与非门D2构成触发电路。刮风或下雨的信息分别由大风探头或下雨探头检测。电路采用两节5号电池作电源，S是电源开关。BL采用小型8Ω扬声器。

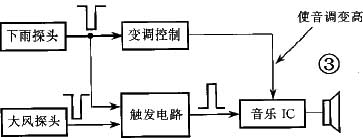

[3]这幅方框图可以帮你了解电路工作原理。当刮大风或者下雨时，大风探头或下雨探头检测到刮风或下雨的信息后，分别输出一“0”信号，经触发电路D2转换成“1”信号，触发音乐集成电路发出音乐报警声。当下雨时，下雨探头输出的“0”信号同时使音调控制电路工作，使音乐集成电路发出的音乐报警声节奏变快、音调变高，使你一听就知道外面是刮风了还是下雨了。
[4]电路中，IC采用了CIC3830音乐集成电路，内储有一首世界名曲，触发一次演奏一遍。CIC3830是小印板软封装结构，它具有一个触发端（2脚）和一个输出端（3脚），输出端外接一个NPN型晶体管即可驱动扬声器发声。IC1也可以采用其他型号的音乐集成电路。
[5]音乐集成电路CIC3830的6、7脚之间需外接振荡电阻R，改变R的阻值可改变振荡频率，即改变了音乐信号的节奏。增大R，节奏减慢，减小R，节奏加快。R的典型值为68kΩ。本电路中，R由R3和R4组成。当继电器接点K-1未吸合时，R=R3+R4。当继电器接点K-1吸合后，R=R3，减小了R的阻值，实现了节奏的改变。

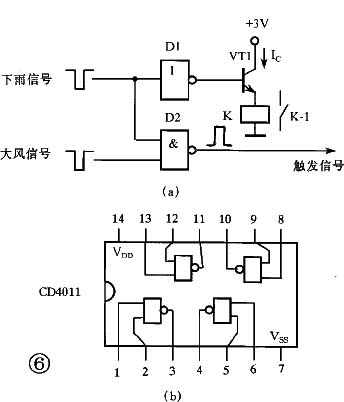

[6]不论是刮风还是下雨，探头检测到的“0”信号均能使与非门D2输出“1”触发信号。所不同的是，下雨信号同时经反相器D1反相后，使VT1导通，继电器K吸合〔图（a）〕；而刮风信号并不能使继电器K吸合，从而使下雨报警和刮风报警的音乐报警声节奏不同，音调有明显区别。实际电路中，反相器D1由一个与非门构成，D1与D2采用了一块四与非门电路CD4011〔图（b）〕，用了其中的两个与非门。另两个不用的与非门，其输入端应接地。
[7]K为干簧管继电器，线包需自己绕制。先选一个常开式干簧管，在其玻璃管外套上一截塑料套管〔图（a）〕。接着用直径0.1mm的高强度漆包线，在塑料套管上密绕2000圈〔图（b）〕。最后用玻璃胶将整个线包封固即可〔图（c）〕。
[8]探头与电路的连接采用接插件。大风探头和下雨探头的插头，采用了直径2.5mm的两芯耳机插头。两个探头插座，采用了相应的两芯耳机插座，其中的转换接点悬空不用，如图示。
[9]这是风雨报警器的印制电路板图。用单面敷铜板按图制成印制电路，元器件全部焊接在铜箔面，省去了在电路板上钻孔的麻烦。
[10]各元器件在电路板上的位置如图示。音乐集成电路CIC3830小印板用裸铜丝连焊到电路板上。焊接与非门电路CD4011时应细心，注意不要把集成电路的相邻两引脚粘连在一起。
[11]各元器件在电路板上的位置如图示。音乐集成电路CIC3830小印板用裸铜丝连焊到电路板上。焊接与非门电路CD4011时应细心，注意不要把集成电路的相邻两引脚粘连在一起。
[12]电路板、扬声器、电池盒和电源开关等部件在外壳中的位置如图12左图所示。先将两个探头插座和电源开关固定在外壳盒盖上的相应位置，用玻璃胶将扬声器粘牢在盒盖里面，扬声器的纸盆应正好盖住出声孔。然后用细软导线将探头插座、扬声器、电池盒和电源开关与电路板连接好即可。风雨报警器主机面板如图12右图所示。

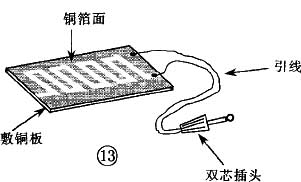

[13]两个探头均需自制。制作下雨探头时可用一块30mm×50mm的单面敷铜板，按图示形状将铜箔中间刻断。用一根长2m左右的双股电线作引线，其一端的两股线头分别焊牢在敷铜板两侧的铜箔上，另一端接上一个双芯耳机插头。

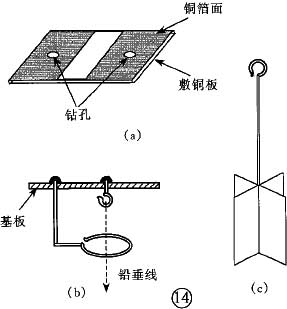

[14]制作大风探头：先按图（a）所示，用30mm×60mm的敷铜板，将中间铜箔刻断，左右两边各钻一个直径1mm的孔，作为基板。然后按图（b）所示用直径1mm的裸铜丝制成左、右两种形状的铜环，并焊牢在基板上。右边小铜环中心的铅垂线，应正好穿过左边大铜环平面的中心。再用裸铜丝制成图（c）所示的悬挂件，其下面粘上一副纸风叶。
[15]按图示将悬挂件穿过大铜环后，悬挂到小铜环上。从基板上焊出2m左右长的双股引线，引线的另一端接上一个双芯耳机插头，大风探头便做好了。
[16]使用时，将两个探头分别固定到阳台外面的晒衣架上，探头引线引入室内，插到风雨报警器的相应探头插座上，打开电源开关即可。当刮大风时，风吹动风叶使悬挂件与大铜环接触，发出触发信号；当下雨时，雨滴使探头左右铜箔间短路，发出触发信号。报警器主机根据不同的触发信号，发出大风或下雨的音乐报警声。
（门宏）
