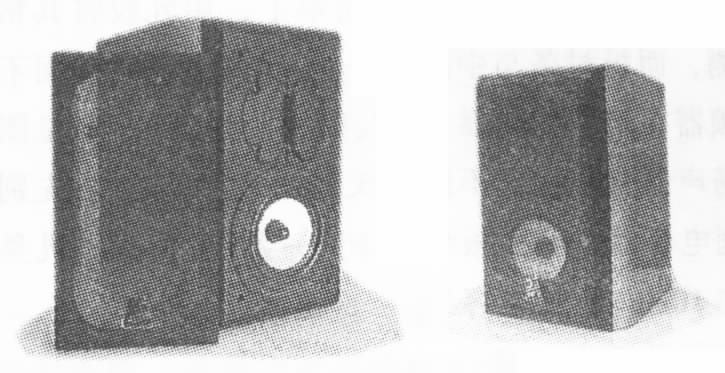

Swans M1（见题头图片）是我国著名的专业音响企业——惠威集团推出的在国内外都享有盛名的近场监听级书架式音箱。该音箱由惠威麾下的位于加拿大的Swans子公司的国际知名音箱设计师FrankHale先生精心设计，采用了惠威自产的项级带式高音扬声器R1CA和防磁中、低音扬声器F5，配以精密的双分频电路及外贴原木并涂复钢琴漆的厚度达18mm的中密度板，并内加衬条和衬板的箱体，使其性能与外观都达到一流水平。经国际音响界测试机构的严格测试及众多专业音响人士的试听，Swans M1受到广泛、一致的好评和推崇。相关技术参数如下：
频率范围（半场）：55Hz～40kHz（±3dB）
灵敏度(2.83V／m）：85dB
额定阻抗：8Ω
功率范围：20～60W
这对性能优秀的“天鹅”，由于身价不菲，过去只是生活在专业人士或少数高级“发烧友”的家中。
值得庆幸的是，惠威集团最近以平易的价格推出了“天鹅蛋”——Swans M1音箱套件。只要对它稍加“孵化”，你就能得到一对梦想中的“天鹅”。
笔者最近买到了一对“天鹅蛋”。拆开包装后，得到的第一印象是“小巧、精致”；测量“蛋壳”外尺寸为226mm（宽）×330mm（高）×290mm（深）；称得外壳重量为6.5kg，加上“内脏”后为9kg。两只“蛋”加包装近20kg，难怪拿起来有些费劲了。不过，发烧友都知道，这个重量表明，小天鹅的体质是非常健壮的。
有关Swans M1试听情况的介绍文章已经很多，这里不再赘述。此文重点介绍如何“孵化”自己的小天鹅。
套件包括如下部件：箱体2只；R1CA带式高音扬声器2只；F5中、低音扬声器2只；高频分频器2只；中、低频分频器2只；倒相管2只；输入端子2对；固定螺丝若干。
“孵化”过程就是将这些部件组合在一起。
不过，由于Swans M1的箱体不可拆分，操作空间受限，有时候还需要“暗箱”操作，因此建议你按照笔者摸索的下列步骤操作，否则，可能会走些弯路。
需要准备的材料和工具：乳胶；75～100W电烙铁及松香、焊锡；六角起子；尖嘴钳；镊子；平头小刀（刀口在前方的铅笔刀）；小圆钢锉；小扳手。
组装之前，你先试装一下扬声器、输入端子等部件，如果安装孔不大合适，应稍加修整。
组装步骤：
1．安装输入端子

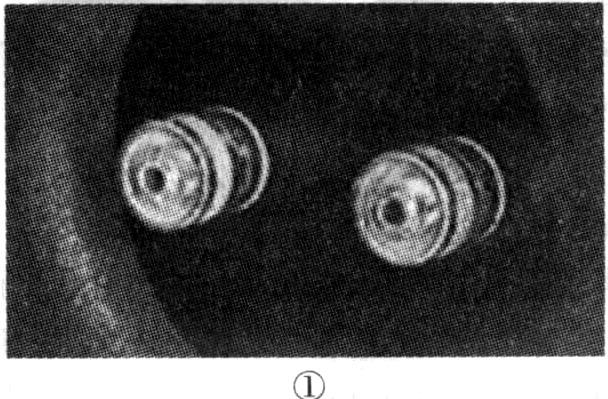

首先在箱体背部下方安装输入端子。红色端子装在背视的右边，蓝色端子装在背视的左边，如图1所示。
先试试箱体上的安装孔是否合适。将输入端子旋进安装孔，如果感觉太费劲，可以用小圆锉修整一下箱体，使其在稍费劲的情况下能够旋入到端子的台阶处，然后用小扳手在箱内上紧固螺帽。注意，端子带的白色势片应该在安装孔的里、外各加一个；并在紧固过程中，保持输入端子的焊接缺口向上，以方便后面的焊接工作。
2．安装高频分频器

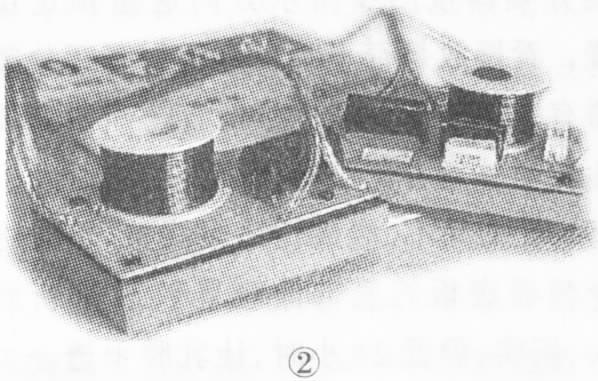

笔者拿到的高、低频分频器已经被固定在一块与分频器相同尺寸、厚度为18mm的中密度底板上，两者间加有一个厚度约2.5mm的矩框形泡塑垫，如图2所示。如果你的套件不是这样，请酌情加上。图2中，左边只有两个元件的是中、低频分频器；右边有7个元件的是高频分频器。

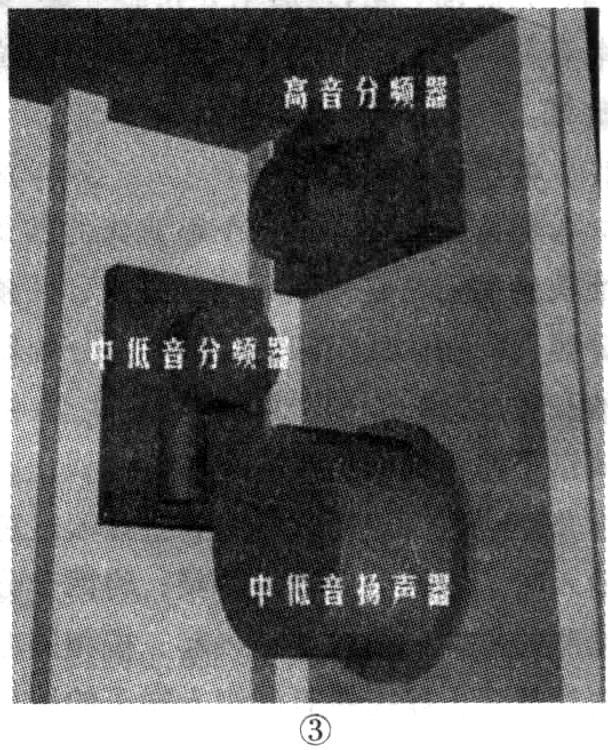

在整个组装过程中，选择位置并安装这两个分频器是难点。经摸索，笔者找到两个位置，为方便读者参考，笔者将它画成如图3所示的3D示意图。图示为面板、右侧板、顶板的内视图。
由图可知，高频分频器安装在箱体面板内侧最上部，尽量靠近顶板衬条的地方；中、低频分频器安装在右侧板内侧，面板衬条与中隔板之间的槽中，分频器在槽中部稍靠上的位置。从面板的扬声器安装孔看不到电感线圈，但可看到电容器——面板外边至电容器的距离约10cm，此时电容器与扬声器尾端约有5mm的距离。
将箱体面板向下，稍抬起箱体，从面板下部的中、低音扬声器安装孔将高频分频器送至预定位置，试放一下，看摆放是否平整。如果不妥帖，应用小刀进行适当修整（主要去除干涸的胶液）。如果妥帖，取出分频器，将其底板的底部涂满乳胶后重新放入、压实，保持面板向下静置24小时，让乳胶干透。
3．安装中、低频分频器
中、低频分频器应安装在箱体右侧板内侧，见前面对图3的说明。
将箱体右侧板向下侧放，面板向着自己。从中、低音扬声器安装孔将中、低频分频器按图3所示方向送至预定位置，看摆放是否平整；是否与高频分频器有一定距离;从中、低音扬声器安装孔看到的电容器距离面板外边是否大于95mm。如果不,应进行适当修整。然后将分频器底板的底部涂满乳胶后重新放入、压实，静置24小时,让乳胶干透。
到此，你是否觉得安装分频器就要用两天时间，太久了？我说“心急吃不上热豆腐”。试想、如果分频器粘接不牢，使用中发生共振，出现声染，甚至掉下来,那时花费的时间和精力不是更多吗？顺便说一句，这两个分频器可是“安装容易，拆卸难”的家伙，还是一步到位的好。别急，下面的工作就快了。
4．焊接输入线
箱体倾斜支放在一个靠背椅的靠背面及坐面上。将高频分频器和中、低频分频器的输入线（INPUT，前者在分频器的长边，后者在分频器的短边。注意,别搞错了输入、输出线头）的红包线用胶纸并在一起、镀锡，然后垂直插入红色输入端子的缺口中进行焊接；将两个分频器的另外一条线并在一起，按相同办法处理后，焊接到蓝色输入端子的缺口中。注意使焊锡饱满，焊点光滑。
焊接输入端子是第二个难点。难在只能进烙铁，不能进手。因此你必须先使导线与端子相对固定，然后一只手拿烙铁。一只手拿一根长焊锡丝，手在箱外进行“远距离”操作。
5．安装高频扬声器
R1CA带式高音扬声器如图4所示。将高频分频器输出线（OUTPUT，在分频器的短边）从高音扬声器的过线孔中穿出到面板外约10cm。然后，将高频分频器输出线中的红线,焊接到高音扬声器背视左边的焊片上；将高频分频器输出线中的另一条线，焊接到右边的焊片上。然后，保持扬声器的安装位置，对准面板上的安装孔，将扬声器平放到面板上为它准备的槽中，用配送的六角螺丝将它固定到面板上，注意：10cm输出线压入安装槽中、不要再抽回箱体内、这样便于今后取出扬声器。另外，如果六角螺丝不好用或你找不到六角起子，也可换用其它木螺丝，笔者就使用了相同尺寸的镀锌十字自攻螺丝。白色有点刺眼，在表面涂点黑漆就可以了。
6．安装中、低音扬声器

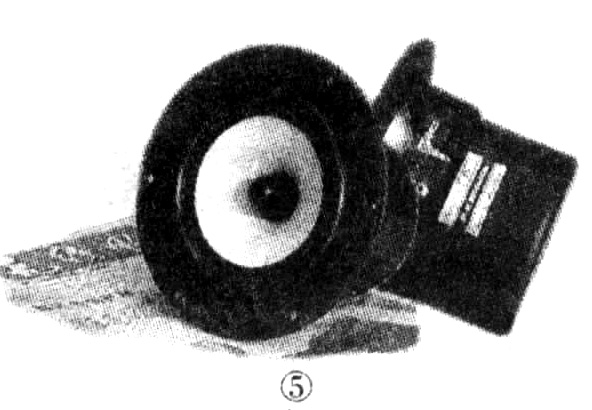

F5中、低音扬声器如图5所示。
将中、低频分频器输出线中的红线，焊接到F5扬声器侧机左边的焊片上（标记“＋”）；将输出线中的另一条线，焊接到右边的焊片上（标记“－”）然后，在箱内后、下部填入适量的大块腈纶棉，并用乳胶酌情在适当位置与背板或侧板做“点粘接”。然后，保持扬声器的安装位置，对准面板上的安装孔，将扬声器平放到面板上为它准备的槽中。由于在调整阶段要增减腈纶棉的数量，可暂时用3颗螺丝等间距将扬声器固定到面板上。
7．安装倒相管

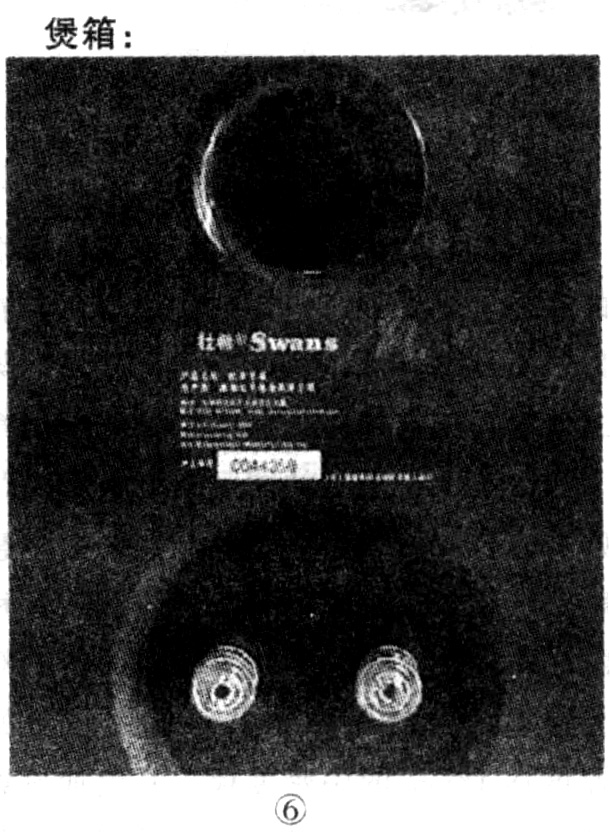

这个工作就简单了，用乳胶将其粘接到背板上即可。不过得注意粘接面不能“漏气”。最后，贴上附送的标牌，见图6。至此，你的小天鹅出壳了。不过，先别让它叫，将它“禁闭”一天。理由嘛，“乳臭（胶）未干”。
所谓煲箱，就是老化、磨合电气元件。家庭条件下、用频率丰富、动态范围较大的乐曲，在中、小音量下连续开机运行几十小时即可。如果你不是特“苛刻”的人，断断续续地使用几十小时后也差不多了。注意，这期间要“中、小音量”，不要加大功率。“煲”者，慢“火”煨也。
调整：
经一段时间的磨合后，小天鹅的发声器官基本成熟，此时应对它进行一些简单的调教了。
这里介绍两种方法。一般来说，下述方法只是调整低频谐振点，因此，只对中、低频段起作用。
1．改变箱体内填充腈纶棉的多少来调整中、低频响应。一般来说，填充料越多、越实，箱体容积就越小，从而谐振频率升高，低频衰减加大。
2.用稀疏布料做一个里面包裹腈纶棉的布球，直径应大于倒相管孔径。将它填塞在倒相管中，调整其在倒相管中的位置，可以改变低频响应曲线。极端情况是“从背面堵死倒相管”及“倒相管完全畅通”。如果你对这两种情况的低频频响感觉不到变化，就不要试这种方法了。
至于“到底要填多少腈纶棉”，“布球应该在倒相孔中什么位置”之类的问题，不好一概而论。由于听音环境的不同，各个人的听觉反应及欣赏要求不一样，可能会有较大的差别。这个问题就留给你自己试验解决好了。
最后，你可能十分关心这款音箱听音效果究竟如何？我的印象是：高、中、低音平衡，低音松软，层次清楚。与市面上同价位的箱子比较，不需要具备“金耳朵”，你也能听出“天鹅”与‘小鸭”的区别。我认为，用不到2000元的价格得到这款音箱，绝对物有所值。
编后记：本刊编辑部收到刘尚诚同志的这篇稿件后，与惠威公司联系，由惠威公司为本刊读者提供本文介绍的Swans M1音箱套件，作为此次“DIY圆梦系列”活动之一。套件包括：带式高音R1CA扬声器2只，F5防磁大功率低音扬声器2只，配套分频器DN－M1F2套，Swans标牌2个，导相管2套，接线柱2套，子母扣8套，音箱线、缓冲垫、脚垫、螺钉以及制作资料等。1702元／套（含邮费）。空箱售价每对780元（含邮费）。
另外，惠威公司还可提供M1.2音箱套件。
