脉冲宽度检测电路是数字装置常用的电路。在某些电路中，有时要对一个脉冲信号的宽度进行识别。例如，当输入脉冲的宽度达到一个特定值时，便产生一个响应，否则就不予以响应。CD4528是CMOS双单稳态触发器，内含两个完全独立的单稳电路，每一个单稳电路有两个输入触发端A和B，输入脉冲（上升沿作用）从A端输入时，B端接高电平。R-是复位端，低电平有效，在R-端施加一负脉冲，迫使单稳电路复位，输出为低电平。其单稳时间由外接定时元件R\(_{t}\)、Ct决定。通常CD4528多用作整形、延迟，用它也可组成脉冲宽度检测电路。

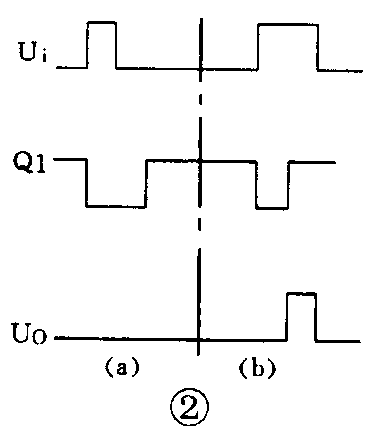

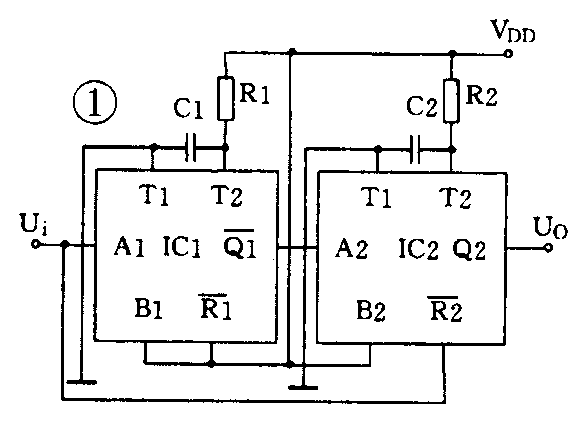

在图1所示的检测线路中，IC1、IC2是一片CD4528，IC1的输出端Q1接IC2的时钟脉冲端A2，Q2端作输出端。当U\(_{i}\)输入信号为高电平时，IC1单稳电路触发，Q1-端为低电平，暂稳态开始，IC2单稳电路不受触发，Uo仍为低电平。当U\(_{i}\)下跳时，IC1电路暂稳态还未结束，如图2（a）所示，而Uo仍不变。待IC1暂稳态结束，Q1-端回复为低电平，Q1端上跳为高电平。尽管此时IC2的触发端A2上跳，由于U\(_{i}\)输入信号已为低电平，即IC2的复位端R2为低电平，故Uo仍为低电平。
另一种情况是，当U\(_{i}\)为高电平时，Q1-端为低电平，IC1暂稳态开始，Uo为低电平。当IC1暂稳态结束，而U\(_{i}\)仍为高电平，即IC2的R2端为高电平。Q1-端跳变为高电平，IC2触发翻转，Uo端变为高电平，如图2（b）所示。当U\(_{i}\)下跳时，使R2端为低电平，IC2复位，Uo输出为低电平。由此可见，只有当U\(_{i}\)输入信号脉冲宽度大于IC1单稳输出脉宽时，IC2电路才有输出。

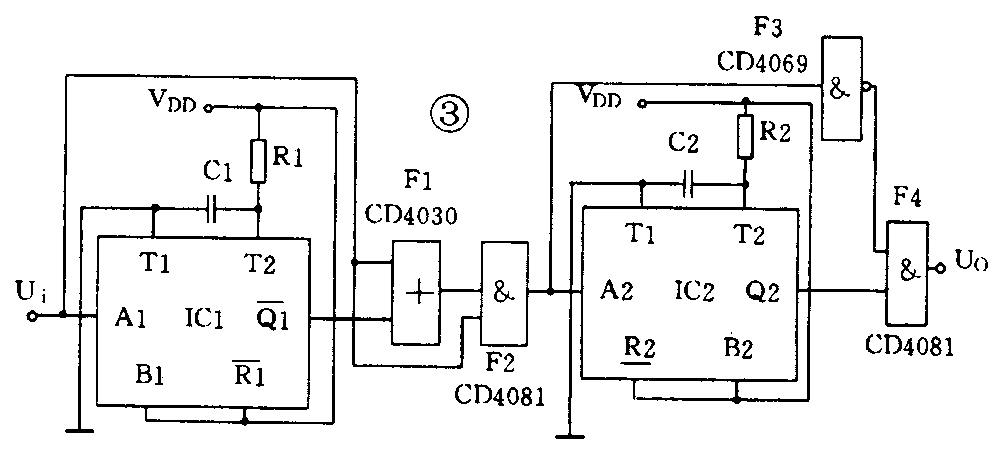

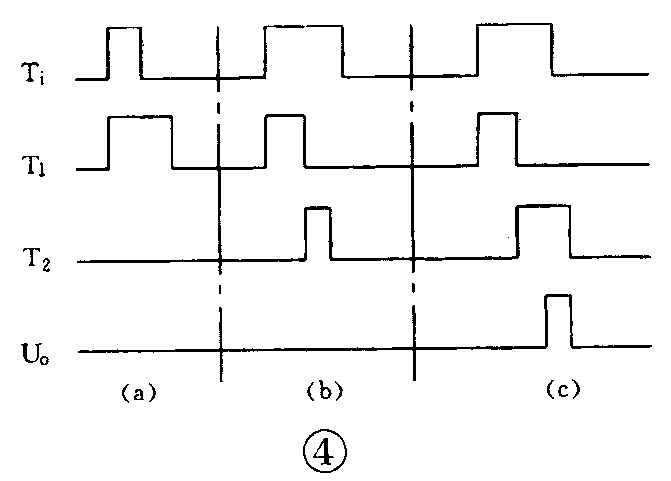

在图3检测线路中，T1、T2分别是IC1、IC2两个单稳电路的输出脉宽。U\(_{i}\)既为待测矩形波信号，又作为IC1电路的触发脉冲信号。Ti为U\(_{i}\)的正脉冲信号。下面结合图4波形分三种情况说明电路检测过程。
1．设输入脉冲U\(_{i}\)的正脉冲宽度VTViTi小于IC1输出脉宽T1，即T\(_{i}\)＜T1，如图4（a）所示。当Ui上跳时，IC1电路触发，Q1端为高电平，暂稳态开始，根据附表所列异或门的逻辑功能，此时异或门F1和与门F2均输出低电平，IC2电路不触发，Q2端及输出端U\(_{o}\)均为低电平。当Ui下跳时，IC1暂稳态还未结束，F1输出高电平，但U\(_{i}\)已为低电平，故Q2及Uo均为低电平。当IC1暂稳态结束，Q1端回到低电平，F1、F2均输出低电平，IC2未被触发，Q2及U\(_{o}\)均输出低电平。由此可见，当Ti＜T1时，电路无输出。
2．设T\(_{i}\)大于两个单稳电路输出脉宽之和，即Ti＞T1＋T2，如图4（b）所示。当U\(_{i}\)上跳时，IC1触发，Q1端为高电平，暂稳态开始，IC2不触发，Q2及Uo均为低电平。当IC1暂稳态结束后，Q1端为低电平，而此时U\(_{i}\)仍为高电平，F1、F2均输出高电平，IC2触发，Q2端为高电平，暂稳态开始，但因F2输出的高电平经非门F3反相输出低电平，故门F4仍输出低电平，即Uo为低电平。当IC2暂稳态结束，Q2端回复到低电平，U\(_{o}\)仍为低电平。当Ui下跳，F2输出低电平，IC2不触发，Q2、U\(_{o}\)为低电平。由此可见，当Ti＞T1＋T2时，电路无输出。
3．设T\(_{i}\)大于第1个单稳电路输出脉宽，而小于两个单稳电路的输出脉宽之和，即T1＜Ti＜T1＋T2，如图4（c）所示。当U\(_{i}\)上跳时，IC1触发，Q1端为高电平，暂稳态开始，IC2不触发，Q2及Uo输出低电平。当IC1暂稳态结束，Q1端为低电平，此时U\(_{i}\)仍为高电平，F1、F2均输出高电平，IC2触发，Q2端为高电平，暂稳态开始，但因F2输出高电平经F3反相，故F4关门，Uo仍为低电平。当U\(_{i}\)下跳时，IC2暂稳态未结束，Q2仍为高电平，F2输出低电平经F3反相为高电平，F4开门，Uo为高电平。当IC2暂稳态结束，Q2端为低电平，F4关门，U\(_{o}\)为低电平。由此可见，只有脉冲宽度在一设定的范围内才能通过该检测电路。

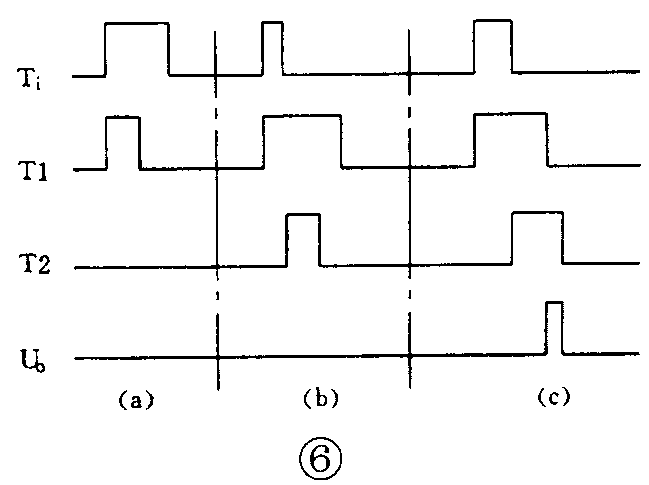

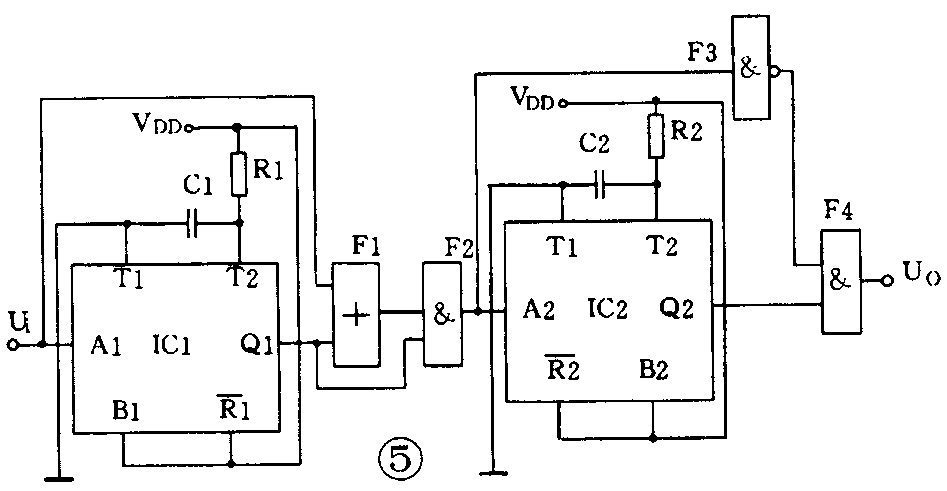

在图5检测电路中，其基本与图3相同，唯一不同的是，与门F2的一个输入端，图5接至IC1的输出端，图3接至Ui信号输入端。现结合图6波形仍分三种情况说明电路的检测过程。]
1．设输入脉冲T\(_{i}\)大于第一个单稳电路的输出脉宽，即Ti＞T1，如图6（a）所示。当U\(_{i}\)上跳时，IC1触发，Q1端为高电平，暂稳态开始，异或门F1、与门F2均输出低电平，IC2未触发，Q2及Uo均为低电平。当IC1暂稳态结束，Q1端为低电平，U\(_{i}\)仍为高电平，F1输出高电平，但F2输出仍为低电平，Q2及Uo仍为低电平。当U\(_{i}\)下跳时，F1、F2均输出低电平，IC2未触发，Q2及Uo仍为低电平。由此可见，当T\(_{i}\)＞T1时，电路无输出。
2.设T\(_{i}\)小于第1个单稳电路和第2个单稳电路的输出脉宽之差，即Ti＜T1－T2，如图6(b）所示。当T\(_{i}\)上跳时，IC1触发，Q1端为高电平，暂稳态开始。F1、F2均输出低电平，IC2不触发，Q2及Uo为低电平。当U\(_{i}\)下跳时，IC1暂稳态未结束，F1输出高电平，故F2亦输出高电平，IC2触发，Q2端为高电平，暂稳态开始，但因F2输出高电平经非门F3反相，F4关门，故Uo仍为低电平。当IC2暂稳态结束，Q2端为低电平，U\(_{o}\)为低电平。当IC1暂稳态结束，Q1端为低电平，F2输出为低电平，IC2不触发，故Q2及Uo均输出低电平。由此可见，当T\(_{i}\)＜T1－T2时，电路无输出。
3.设T\(_{i}\)在一定范围内，即T1－T2＜Ti＜T1，如图6（c）所示。当U\(_{i}\)上跳时，IC1触发，Q1端为低电平，暂稳态开始，F1、F2均输出低电平，IC2不触发，Q2及Uo均为低电平。当U\(_{i}\)下跳时，IC1暂稳态未结束，Q1端仍为高电平，F1输出高电平，F2亦输出高电平，IC2触发，Q2端为高电平，暂稳态开始。但F2输出高电平经F3反相，使F4关门，Uo仍为低电平。当IC1暂稳态结束，Q1端为低电平，IC2暂稳态未结束，Q2端仍为高电平，F2输出低电平经F3反相，使F4开门，故U\(_{o}\)为高电平，当IC2暂稳态结束，Q2端为低电平，F4关门，Uo为低电平。由此可见，只有宽度在某一设定范围内的脉冲才能通过该电路，即宽度小于第1个单稳电路的输出脉宽，而大于第1个单稳电路和第2个单稳电路输出脉宽之差的脉冲才能通过。(苏成富)
