寻呼机的供电电路是整机正常工作的保障。熟悉和掌握寻呼机的供电电路可以对寻呼机的维修起到事半功倍的作用。在寻呼机的故障维修中，应先检测相关有源器件的静态工作电压是否正常。寻呼机的供电电路包括电池、升压电路、稳压电路、省电选通信号、复位信号、电池电压检测电路。
电池给整机提供工作电压；升压电路将电池电压升高至特定的电压值，供给逻辑解码电路中各集成电路和液晶显示器工作；省电选通信号是指稳压电路不是持续为射频接收电路供电，而是在微处理器的控制下间隔供电，如果要检测射频接收电路必须停止省电信号，使射频接收电路处于持续供电状态；复位信号是寻呼机开机上电时，使微处理器初始化，以保证逻辑解码电路的正常工作，复位信号不正常，寻呼机不能开机；电池电压检测电路负责随时检测电池电压，当电池电压下降到某个电压值时，微处理器驱动警示电路和液晶显示电路通知机主更换电池。
寻呼机不能开机的检查顺序是：电池电压→升压电路→复位信号→其它电路。寻呼机不能收CALL的检查顺序是：稳压电路→射频接收部分各功能电路中晶体管和IC的静态工作电压→省电信号→检测交流信号。

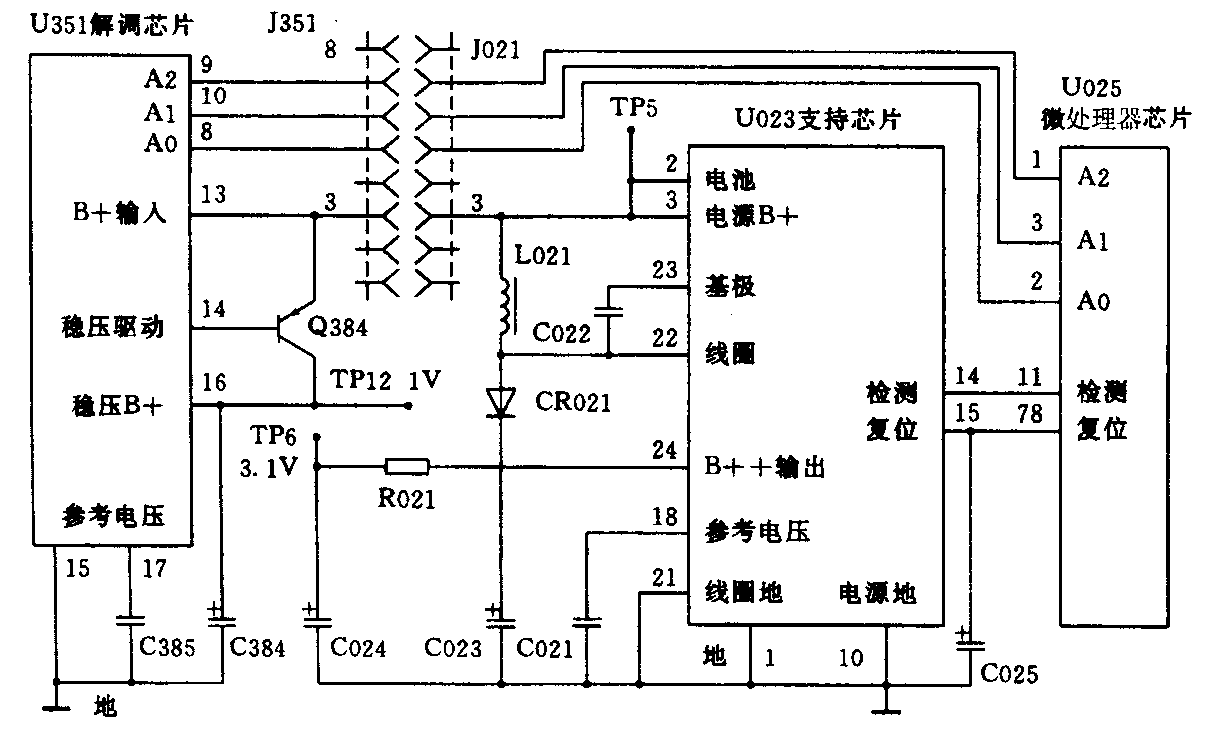

下面介绍MOTOROLA PLUS寻呼机的供电电路和故障维修实冽。该机的供电电路如附图所示。
1．该机的供电电源是一节5号电池，能正常工作的电压是1.15V～1.5V，电池的负极接公共地，正极分两路连接：一是与支持芯片U023的第②脚、③脚相连。二是通过连接件J021和J351与射频接收板中的解调ICU351的脚相连。这部分电路常见故障现象是：（1）电池触片表面被氧化，电池与触片的接触电阻变大，造成不开机故障。用细砂纸将触片打磨干净便可消除故障。（2）由于潮湿或汗渍引起机内局部短路，造成耗电量大的故障。用天那水或无水酒精清洗干净，然后用电吹风吹干（注意电路板要干透）便可消除故障。
2．升压电路由U023及外围电路组成，U023得到电池电压后，在L021的两端产生一个交流电压，该交流电压经CR021整流，再经C023、R021、C024滤波，在U023的得到3.1V的平滑直流电压供给微处理器芯片U025的1、编码插件U024的⑤脚。常见的故障现象是由于L021的损坏或电解电容器C023、C024漏电引起无3.1V输出，导致不能开机。更换损坏件即可消除故障。

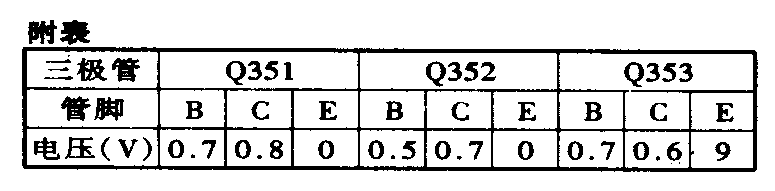

3．由U351及外围元件Q384、C384组成1V稳压电路，在U351的脚输出1V稳定电压分别供给射频放大三极管Q351，第一混频三极管Q352，第一本振三极管Q353，它们的静态工作电压值列于附表。
4．省电选通信号A0、A1、A2是由U025的②脚、③脚、①脚经J021和J351送给U351的⑧脚、⑩脚、⑨脚，控制U351的工作状态，当U025的②脚、③脚、①脚同时为高电平时，射频接收电路不工作，即寻呼机处于省电状态，否则为工作状态。此电路的常见故障是由于连接件负J021、J351的管脚虚焊或短路、J021与微处理器的连线、J351与解调芯片的连线断线而造成不能收CALL的故障。
5．当寻呼机开机加电时，支持芯片U023的脚输出一个低电压复位信号给微处理器的7，稍后，该信号变为高电平，微处理器开始执行初始化程序。复位信号不正常将导致寻呼机不能开机。
6．当电池电压大于1.15V时，U023的输出高电平给微处理器U025的脚，反之，U023的输出低电平，使U025产生告警信号和驱动液晶显示器显示“LOW CELL”。若BB机更换新电池后能正常开机而发出低压告警信号，说明U023或U025或它们的连线有问题。
〔实例一〕MOTOROLA PLUS寻呼机一台，不能收CALL。开机自检正常，说明电源电路正常，检测Q384的C极电压为0V，而E极有1.5V正常电压，更换Q384，故障依旧。更换解调芯片U351后，能正常收CALL。
〔实例二〕MOTOROLA PLUS寻呼机一台，不能开机。检测支持芯片的②脚、③脚为正常的1.5V，再查支持芯片的无3.1V电压，更换C023后故障排除。
〔实例三〕MOTOROLA PLUS寻呼机一台，不能收CALL。检查1V稳压输出正常，射频板各三极管静态工作电压正常，把该接收板插到另一好的解码板上，接收正常。仔细检查连接件J021，发现⑥脚开焊。加焊后能正常收CALL。
〔实例四〕MOTOROLA PLUS寻呼机一台，不能开机。据机主反应，该机放置很久不用，检查发现电池触片被氧化，用细砂纸打磨触片，即能正常开机。(戴富聪)
