松下公司生产的内置液晶显示器（LCD）的手提式DVD视盘机，凝聚了当代最先进的DVD技术。该机外形、技术特点于今年第3期作过介绍，不再赘述。本文主要介绍维修资料，本期介绍LCD部分的拆卸、组装及电气调整。当LCD出现故障时，可参照这些图解进行拆装与调整。
LCD折卸与组装
1．从整机卸下LCD，可参照图1中给出的步骤进行。注意在拆卸时，机器中不得放有光盘，小心不得划伤LCD。

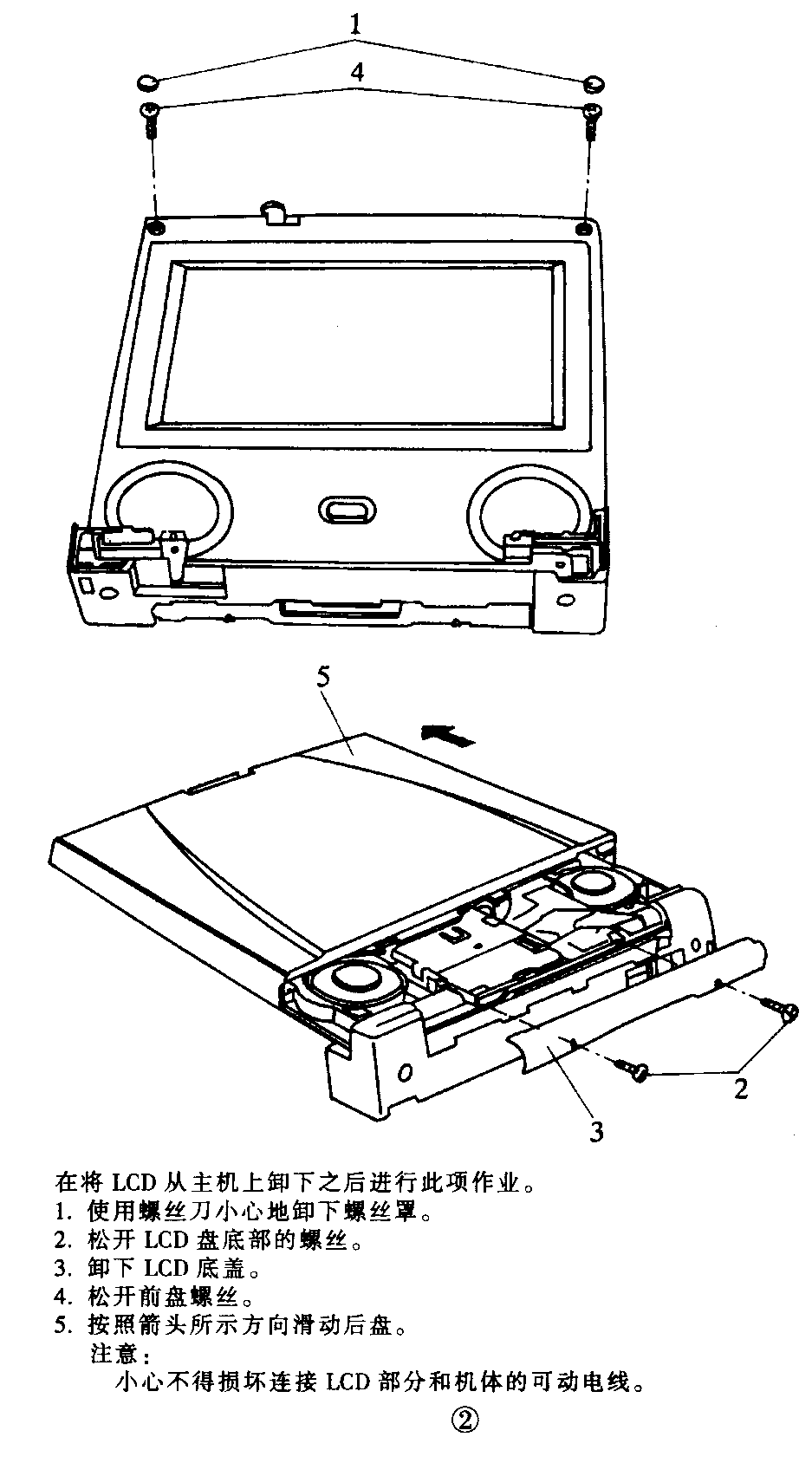

（1）卸下前盘（见图2）
（2）卸下液晶板（见图3）
（3）LCD板作业时注意事项：
①如果LCD板有烧毁现象，请关闭电源放置一天。
②LCD板为高级玻璃产品，非常容易因震动、冲击和褶曲受到损坏，不得按在LCD板的表面上，否则将造成图像不稳定和故障。
③不得裸手碰触可变电线的端头，否则有可能因静电引起损伤。
④在LCD板表面的滴水痕迹会造成褪色或污痕，若滴上水应立即擦干。
（4）LCD极保护方法：
①使用浸过异丙醇的或苯的纱布或其他柔软的布面进行表现清洁。
②不得使用干纱布擦拭LCD板表面，否则，有可能将表面划伤。
③不论任何情况，清洁时不得使用水、丙酮等以及芳香剂合物（二甲苯、甲苯等），或者卤素等。
3．LCD电气调节

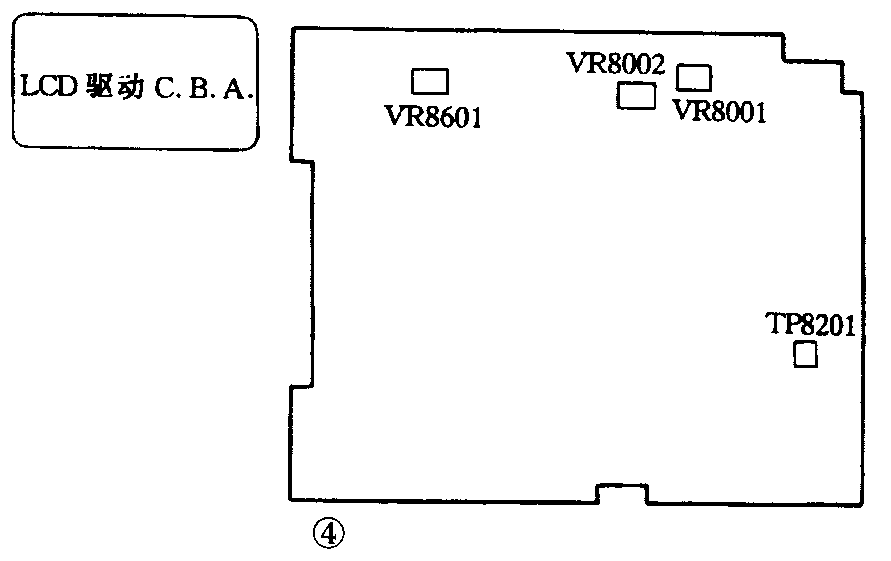

首先调节“BRIGHT”值于中央位置，再对LCD进行白平衡调整与VCO振荡频率进行调整节，其调节点参见图4。
（1）白平衡调节

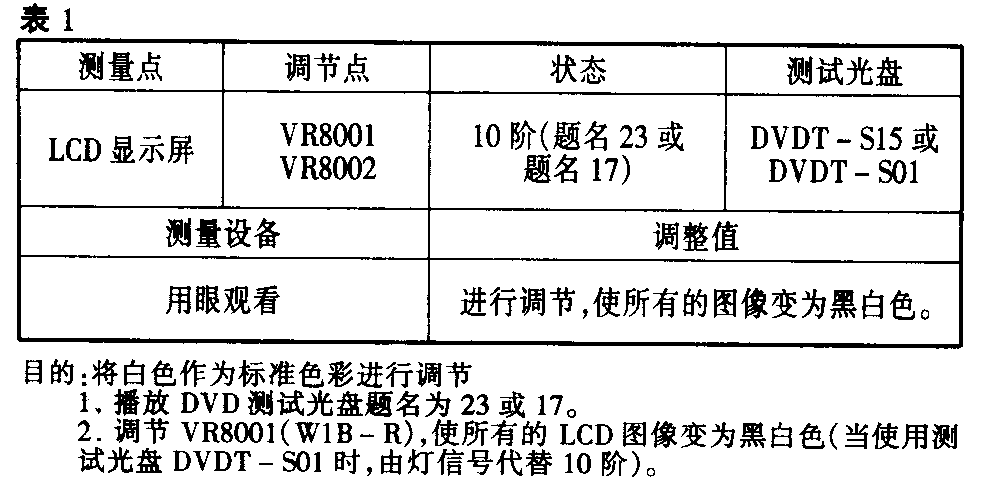

在置换LCD板后，进行表1所述的检查与调节。
（2）VCO振荡频率调节

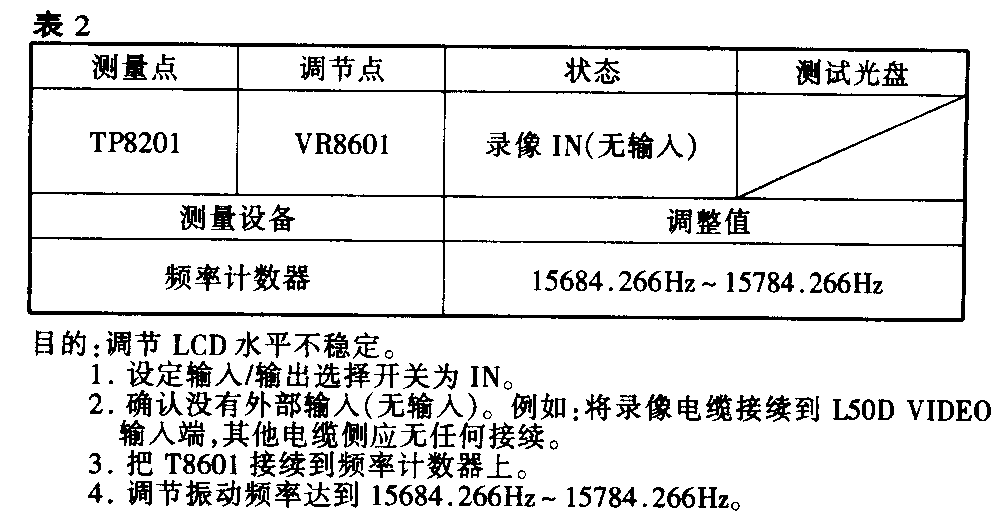

如果LCD的水平扫描不稳定，或在置换或修理该部分有关部件后，进行表2所述的检查与调节。
（3）调节后检查
播放测试光盘或其它普通光盘，检查屏上不应该有异样颜色，水平扫描应该正常而图像稳定，否则要再调节，直到正常为止。(蔡福江)
