一台日立CTP－237D型彩电，图像、伴音一直都正常。最近，在收看电视节目时，选台后突然发生伴音正常，屏幕上只能看到一条水平亮线的故障。

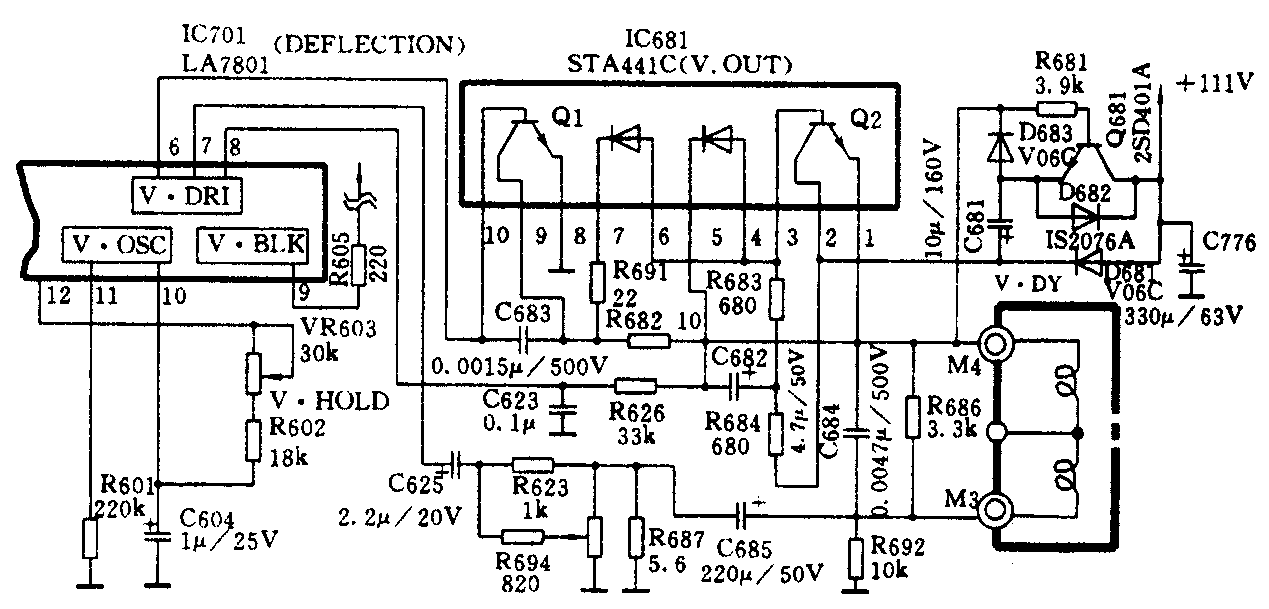

从故障现象来看，说明显像管电路和行扫描电路工作是正常的，只是没有垂直偏转，故障部位在场扫描电路。打开CTP－237D的后机壳，将主印制电路板拉出，并清除灰尘，找出场扫描电路部分，电路简图如附图所示，用放大镜仔细查看印制板有关电路上的焊点，没有发现有虚焊现象，开机并拍打机壳，故障依旧。断电后用BT-380数字万用表，分别测量VR621（200Ω、V·SIZE）场线性和VR603（30kV·HOLD）场频微调电阻，未发现变质及接触不良现象。再接通电源，测量倍压电路Q681（2SD401A）管各极对地直流电压，其值与表1所列在路电压相差无几，说明倍压电路工作正常。
表1
管脚 e b c
电压（V) 31.5 31 52.1
接下来检查场振荡电路。测量扫描集成电路IC701（LA7801）（行、场共用）的场振荡部分的⑥、⑦、⑧、⑨、⑩、、引脚对地直流电压与表2所列在路电压比较，发现⑥脚为0V（应为0.5V），说明场振荡停振。先检查IC701杨振荡电路的外围元件电容C604未发现问题（如 C604不良，将造成场振荡停振），于是怀疑IC701芯片损坏，焊开⑥脚，测其电压为0.8V，属正常值范围。若为0V或超过1V，肯定LA7801损坏，说明IC701是好的，重新焊好IC701的⑥脚，往下检查场输出电路。
表2
引脚 6 7 8 9 10 11 12
电压（V） 0.5 3.0 0.3 0.6 5.4 －0.2 10.7
CTP－237D场输出电路采用STA441C厚膜组件。从IC701⑥脚输出的场振荡负锯齿波信号输入到IC681的⑩脚，经放大后从①脚输出加到场偏转线圈V·DY。测显IC681各引脚对地直流电压，结果是①脚电压为0V，⑩脚电压也为0V。显然，这与表3所列的在路电压比较差异太大。检查与IC681①脚相连的场输出保险电阻R682（10Ω／0.25W），已击穿损坏。用原型号元件或找1只10Ω／0.25W金属膜电阻代换焊好后。再测IC681①脚电压为33V，正常，这说明厚膜块内Q2管良好。进一步检查判断IC681是否损坏。焊开IC681的⑩脚，测IC701的⑥脚电压仍为 0.8V正常值，再接上IC681的⑩脚，测该脚直流电压立即下降为0V，而且IC681的外围元件C683良好，说明厚膜块IC681内部Q1损坏。换一只新的STA441C，故障排除，CTP－237D电视机工作恢复正常。
STA441C厚膜组件只是Q1管坏，其它内部电路均正常，若一时购不到新组件，也可以应急处理。即外接1只三极管（硅NPN型），其参数要求：Pcm≥50W、Icm≥5A、Vcbo≥200V、Vebo≥150V，如3DD15D、3DD12B、2SC1829等。具体作法是，先把IC681的⑧、⑨和⑩引脚与印制板断开，再分别把代用管的三个极，用导线对应焊接到印制板电路IC681的⑩、⑨和⑧脚的焊点上，并把外接的三极管固定好。如果是Q2管损坏，也同样可按上述办法处理。当然，最好还是一步到位换上新的STA441C。(阮殿清)
引脚11 2 3 4 5 6 7 8 9 10
电压（V） 3.5 33 33 33 33 32 0 32 D．5
