逢年过节或是亲朋好友的生日，人们往往喜欢送上一张精美的贺卡，以表达自己的良好祝愿。如果能将自己的亲口祝愿随贺卡带给亲朋好友该多好！本文将指导你制作一个“录音贺卡”，它可以录下你的话语，对方收到贺卡后，可以反复聆听你的亲口祝愿，使人倍感温馨和亲切。
一、简要工作原理
录音贺卡实际上是一个简单的微型全电子数字录音机，它与传统的磁带录音机截然不同，没有录音／放音和抹音磁头，也不需要磁带，更不用任何机械传动机构，因而具有体积小、重量轻、寿命长、耗电省、制作容易等特点。

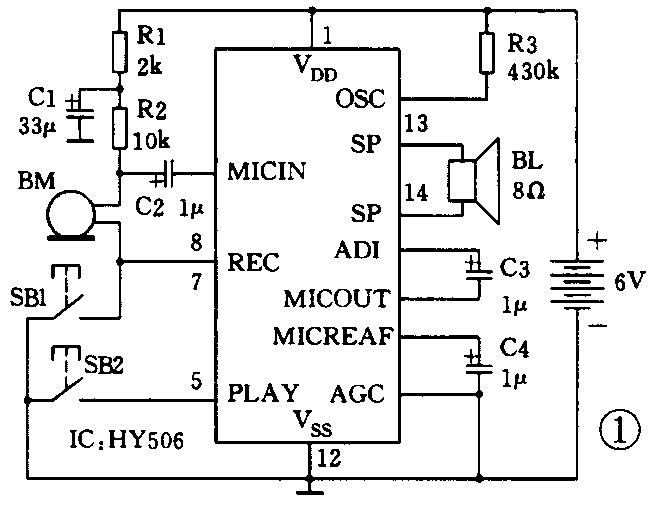

图1为录音贺卡的电路图，电路的核心是单片全电子数字录音集成电路HY506，其内部包含有话筒放大器、自动增益控制电路（AGC）、模／数（A／D）及数／模（D／A）转换器、静态存储器（SRAM）、逻辑控制电路、音频放大器等单元电路。由于HY506集成度高，包含了数字录音机所需的单元电路，只需很少的外围元器件即可正常工作。

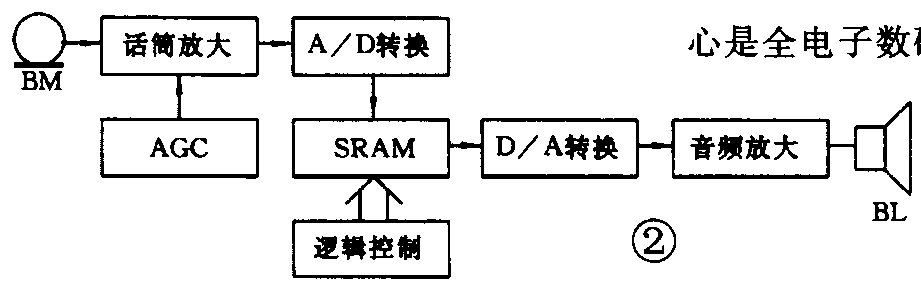

HY506全电子数字录音机的工作原理可用图2所示方框图来说明。录音时，声音信号由话筒BM拾取并转换为模拟电信号，经话筒放大器放大后，由A／D转换器将模拟信号转换为数字信号，存储到静态存储器SRAM中。放音时，从SRAM中取出的数字信号，由D／A转换器还原成为模拟信号，经音频放大器放大后，通过扬声器发出声音。在这里，A／D转换器的作用相当于录音磁头，D／A转换器的作用相当于放音磁头，静态存储器SRAM的作用相当于磁带，它们在逻辑控制电路的控制下工作。HY506电路可录存6秒钟的话语。由于电路静态电流极其微小，所以不设电源开关。
二、元器件的识别与检测
录音贺卡机心共包括以下7种元器件：HY506集成电路、电阻器、电解电容器、驻极体话筒、扬声器、微动按钮和电池卡板。在正式动手制作之前，首先需要认识和检测主要元器件。
1．HY506集成电路。录音贺卡的核心是全电子数码录音机电路HY506，该集成电路采用小印板软封装结构形式，集成电路芯片封固在一块30mm×50mm的小印制电路板上。小印板软封装结构的好处是可以不必另制电路板，所有外围元件可以直接安装焊接在这个小印板上，使制作更加方便。

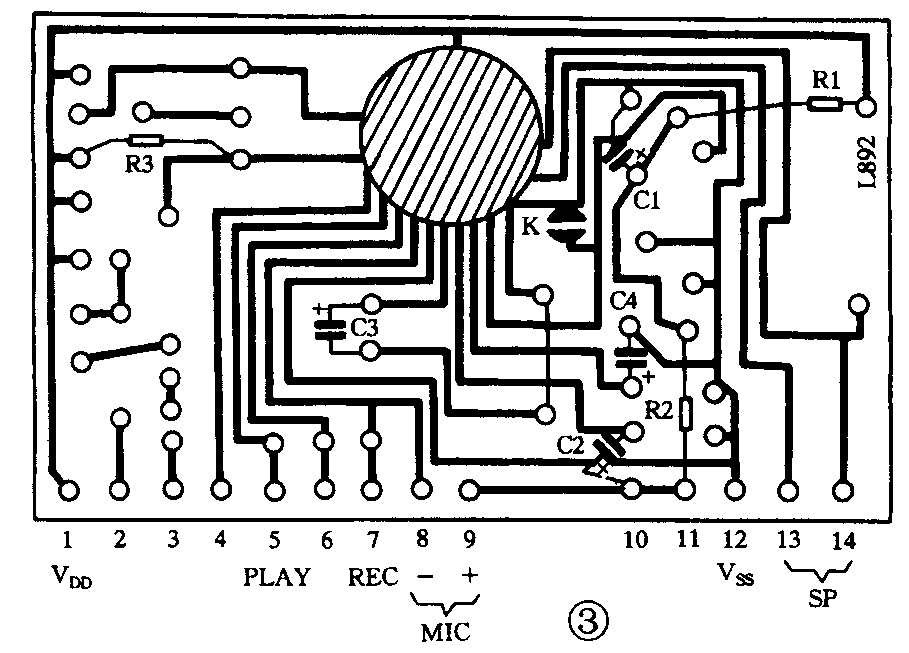

图3所示为HY506小印板的铜箔面，图中圆形部分为集成电路芯片所在。在小印板的下边缘有一排共14个引出端，从左至右（从铜箔面看）依次编号为1～14，在录音贺卡电路中，使用了其中的8个引出端：
引出端1：V\(_{DD}\)，接电源正极；
引出端5：PLAY，放音触发端；
引出端7：REC，录音触发端；
引出端8：MIC－，接驻极体话筒负端；
引出端9：MIC＋，接驻极体话筒正端；
引出端12：V\(_{SS}\)，接电源负极；
引出端13、14：SP，接扬声器（不分正、负）。

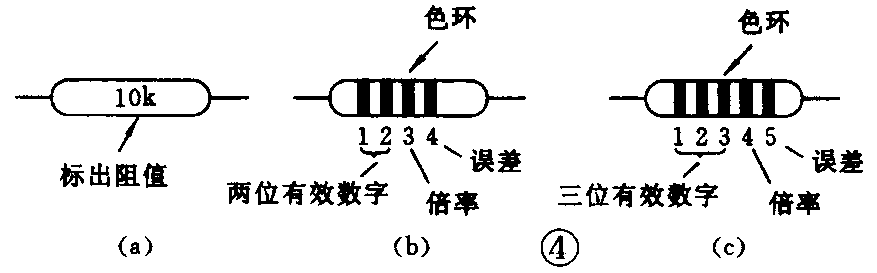

2．电阻器。录音贺卡电路中共使用了3个电阻器R1、R2、R3。电阻器外形如图4所示，阻值的标示方法有两种：一种是直接印出阻值，如10kΩ的电阻器上印有“10k”字样（图4a）。另一种是用色环表示，在电阻器上印有4道或5道色环。对于4环的电阻器（图4b），第1、2环表示两位有效数字，第3环表示倍率（以10的指数的形式表示，下同），第4环表示误差。对于5环的电阻器（图4c），第1、2、3环表示3位有效数字，第4环表示倍率，第5环表示误差。色环中各种颜色的含义见附表。例如：某4环电阻器上第1、2、3环分别为棕、黑、橙色，查表1可知它的阻值是10×103（Ω）＝10kΩ。

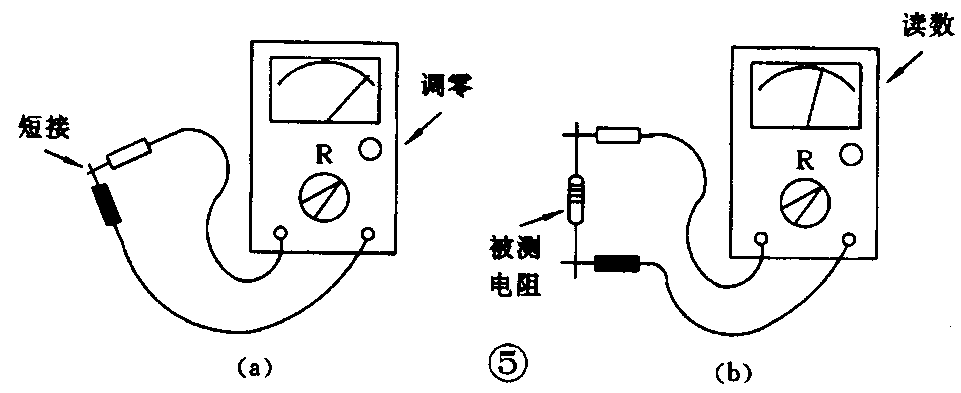

电阻器的好坏可用万用表检测。将万用表置于欧姆挡的适当挡位，先将两表笔短接，转动“调零”旋钮使表针指向电阻刻度的“0”位（满度），如图5a所示。然后将两表笔（不分正、负）分别与被测电阻器的两端引线相接触，表针应指在相应的阻值刻度上（图5b）。如果表针不动，或者指示值与电阻器上标示值相差很大，则该电阻器已损坏。

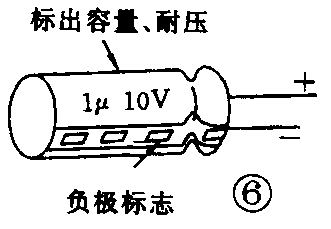

3.电解电容器。电路中共使用了4个电解电容器C1、C2、C3、C4。电解电容器的两个引脚有正、负之分，外形如图6所示，一般在其外壳上直接印有电容量、耐压值等字符，并有负极标志。使用时应注意区分正、负极，不要弄错。

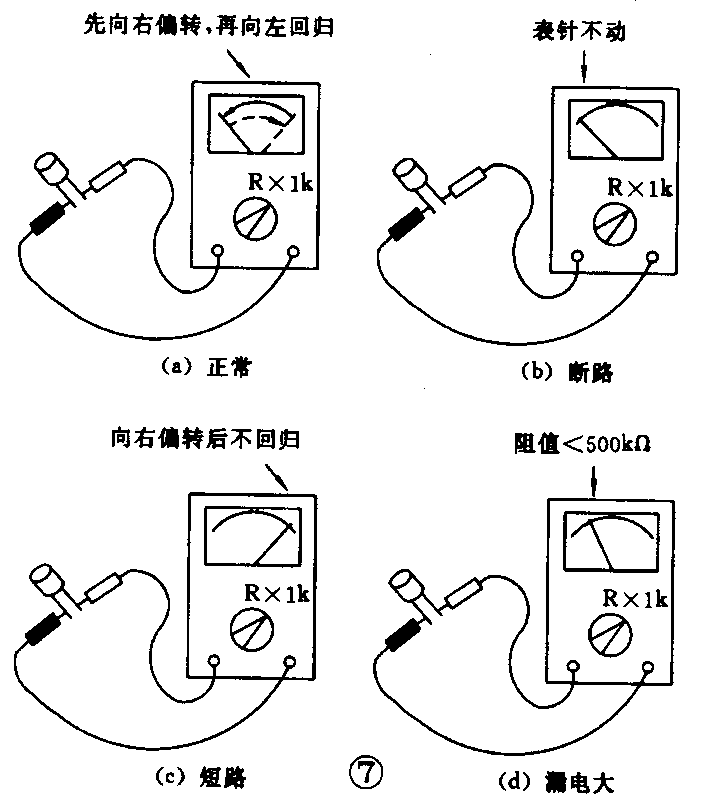

电解电容器也可以用万用表进行检测。将万用表置于“R×1k”挡，用正、负两表笔去接触电容器的两引脚。当两表笔与电容器引脚接触的一瞬间，表针应先向右偏转，然后缓慢向左回归（图7a）。正、负表笔对调后再测，表针应重复以上过程。电容器容量越大，表针右偏越大，向左回归也越慢。测量中，如果表针不动，说明该电容器已断路损坏（图7b）；如果表针向右偏转后不向左回归，说明该电容器已短路损坏（图7c）；如果表针向左回归稳定后，指示阻值小于500kΩ，说明该电容器漏电较大（图7d），也不宜使用。

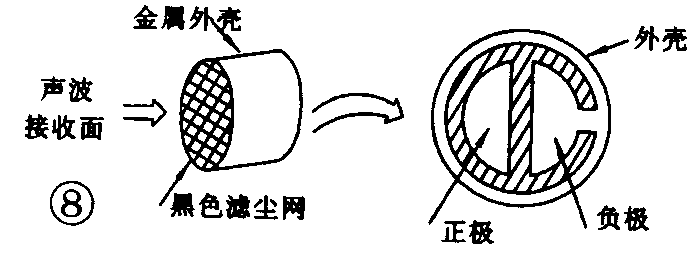

4．驻极体话筒。电路中话筒BM采用驻极体话筒，如图8所示，其外形是一个直径10mm、高6mm的圆柱体，有黑色滤尘网的一面是声波接收面，另一面有两个引出端。由于驻极体话简内含一场效应管，必须接上电源才能工作，所以其两个引出端有正、负极之分。与话筒金属外壳相连的引出端是负极，四周悬空的引出端是正极。

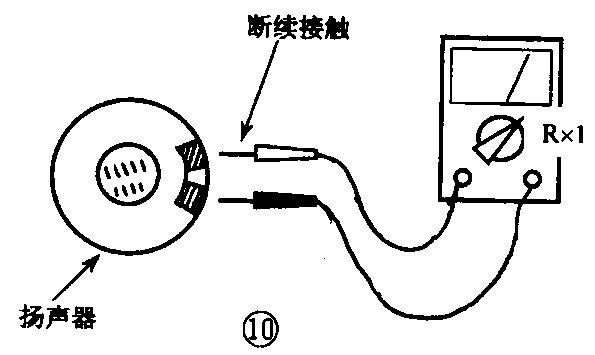

5．扬声器。电路中BL采用超薄型8Ω扬声器，如图9所示，两个引出端可以不分正、负地接入电路。用万用表检测扬声器的方法是：将万用表置于“R×1”挡，用两个表笔断续接触扬声器的引出端（图10），扬声器应发出“喀、喀”的声音。如无声，则说明扬声器已损坏。

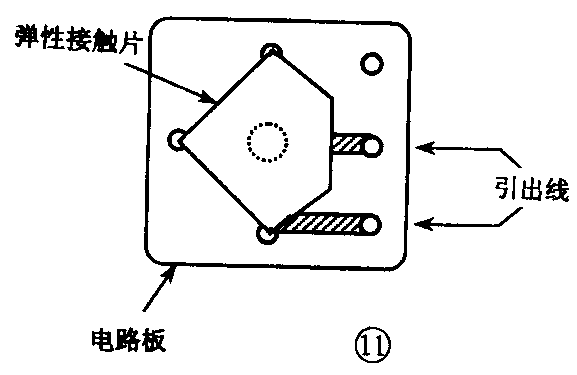

6．微动按钮。录音按钮SB1和放音按钮SB2均采用超薄型微动按钮，其结构外形见图11，在一块14mm×14mm的小电路板上，安装有一个近似三角形的弹性接触片，右侧有两个引出端。检测时，可用万用表的欧姆挡测量两个引出端，当按下弹性接触片时，两引出端之间应导通；松开弹性接触片后，两引出端之间应不通。
7.电池卡板。整个电路采用4枚1.5V纽扣电池作电源，分别安装在两块电池卡板上。电池卡板形状如图12所示，在长条状电路板上焊有两个弹性卡子，可以卡入2枚纽扣电池。电池卡板上，与弹性卡子相连的是电池正极引出端，另一个是负极引出端。
三、制作、组装与调试
元器件检测合格后，就可以开始动手制作了。整个录音贺卡的制作、组装与调试，一般可按以下步骤进行：

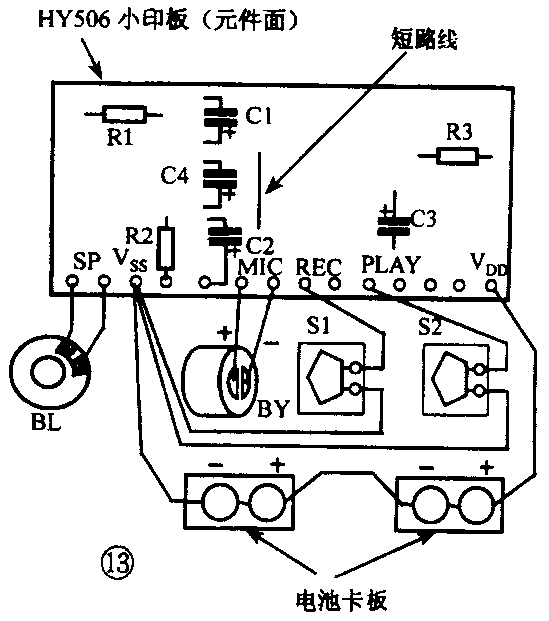

1．小印板上元件安装、焊接。阻容元件都安装在HY506的小印板上，图13所示为该小印板的元件面（非铜箔面），上面已印有各电阻、电容、各引出端的符号位置。按标示位置将电阻R1～R3、电解电容C1～C4插到小印板上，并从铜箔面将其焊牢。电阻、电容均应采用卧式安装（图14），以降低安装高度。用裸铜丝做一个短路线，插到小印板短路线位置上并焊牢。将小印板铜箔面中间的“K”点用焊锡连通（参见图3）。
2．连接外围器件。按图13所示，用细软导线将驻极体话筒BM、扬声器BL、录音按钮SB1、放音按钮SB2接入小印板；将两个电池卡板用导线串联后接入小印板。连接驻极体话筒BM和电池卡板时，要注意其正、负极不能搞错。至此，录音贺卡的电子机心便安装完成了。
3．机心试用检验。录音贺卡机心电路一般不需要调试，但在装入贺卡之前，应进行检验性试用。先按图12所示，将4枚1.5V纽扣电池正极朝上，分别入两个电池卡板的4个弹性卡子中卡牢，即可进行试用。
录音：按下录音按钮SB1，这时可听到“嘀”的一声，保持按住SB1，对着话筒BM讲话，讲话结束后松开SB1，这段讲话便被录存到电路中了。在录音过程中，到了6秒钟时，电路会发出“嘀、嘀”两声提示音，提示存储器已满，之后的声音不可能再录存了。
放音：按一下放音按钮SB2，电路便将录存的声音播放一遍。如果在放音过程中按一下SB2，放音即刻停止。录存的声音可以无数次地被播放，直至录入新的声音为止。
如果不能正常录音，应重点检查：话筒BM正、负极引线有否搞错？录音按钮SB1有否接错位置？如果不能正常放音，应重点检查：扬声器BL和放音按钮SB2有否接错位置？同时应检查：纽扣电池正、负极有否装反？两块电池卡板正、负极有否弄错？电路有无虚焊？等等。
4. 贺卡组装。机心经试用一切正常后，即可组装到贺卡中去。选购或自制一张贺卡，最好是三折的。按图15所示位置，将机心各部件用胶粘牢在贺卡中间的一折上。在贺卡右边一折对应扬声器BL和话筒BM的地方，分别用大针戳几个孔，作为扬声器的出声孔和话筒的受声孔；在对应录音按钮SB1和放音按钮SB2的地方分别做好记号。然后将右边的一折合上，并用胶粘牢，成图15右图形状，录音贺卡便组装完成了。
5．美化贺卡。录音贺卡是一件精美礼物，美化当然是必不可少的。图16是一种美化方案，可供参考。
使用时，在贺卡左边写上文字内容，然后按住录音按钮SB1录下自己的话语，即可将这个精美而独特的录音贺卡送出去了。也可以在机心装入贺卡之前录制好自己的话语，然后拆除驻极体话筒BM和录音按钮SB1，再将机心组装到贺卡中去，使录音贺卡成为一个只读贺卡，同样可以送去你的亲口祝愿。只读贺卡的缺点是不便于重复使用。（门宏）
