用万用表检测常用的电子元器件

对常用的电子元器件，从引出端的多少来分类，可以分为二端元器件（如电阻器、电容器、晶体二极管等）、三端元器件（如晶体三极管等）、多端元器件（如变压器等）。下面谈谈用万用电表（以MF368型为例）检测常用电子元器件的方法。

1．电阻器。使用电阻器之前，应该用万用表核对一下它的电阻值。把万用表拨至电阻挡的适当量程，用两个表棒分别接触电阻器的两个引出脚，电表的读数应与该电阻器上标出的标称电阻值相符或基本相符。在修理设备时，如怀疑某个电阻器的阻值异常或者发现有电阻体烧焦迹象的电阻器，可以把它的一个引出脚从电路板上焊下，用万用表核对它的电阻值，判断其好坏。

电位器是一种连续可调的电阻器。电位器的检测可从两个方面着手，一是核对阻值，二是检查接触状况。电位器的示意图如图1所示，引出端A、C之间就是一个定值电阻器，把万用表拨至电阻挡的适当量程，核对它的电阻值，方法同上。然后，用表棒分别接触引出端A、B和C、B，转动活动臂，同时观察表外的移动情况。如果表针移动平稳，说明滑动端与电阻体接触良好。如果出现指针跳动、摇摆等情况，则表明该电位器接触不好，不宜使用。

2．电容器。对于小容量的无极性电容器（包括可变电容器即单连、双连或微调电容），一般万用表的电阻挡只能测一下它的极间有否短路、断路和漏电（若用某些数字式万用表则能测量电容器的电容量）。可用万用表Ω×1k或Ω×10k挡，当两个表棒接触电容器的两个引出脚时，指针应在∞位置处不动（对于容量稍大的如几百nF的电容器，指针很快地摆动一下，最后指向∞处。对于可变电容器应观察指针随动片的转动有什么变化）。如指针有读数，说明该电容器严重漏电，如指针指在0Ω位置，表明该电容器内部的介质已击穿，不能使用。

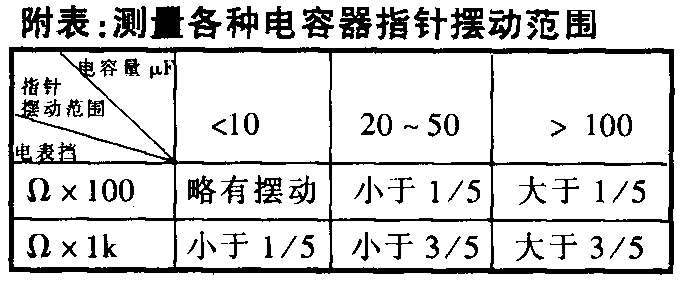

对于有极性的电解电容，一般容量较大，允许有一定的漏电流，用万用表的电阻挡除了可判断它有否短路、断路外，还能估测出它的漏电流和电容量。把万用表拨至Ω×100挡或Ω×1k挡（测量前应将电容器放电，把电容器的两脚相碰一下，以中和其内部残存的电荷），红表棒接负极引出脚，黑表棒接正极引出脚。此时表针将迅速向右摆动一个角度，然后慢慢退回。待表针不动后，指示的电阻值越大表示漏电流越小。从指针摆动的幅度还可以估计出它的电容量，见附表。对存放很久的电容器，应先赋能（先加低电压，经一定时间后，再逐渐加至额定电压）后再进行测量。如指针向右摆动后不再退回，说明电容器严重漏电或已击穿；若指针根本不向右摆，说明电容器内部断路或电解质已干涸而失去容量，这样的电容器都不能使用。

对于正、负极标志不清楚的电解电容器，用上述方法，还可以判别出它的正、负极。可先假定某引出脚为正极，让它与万用表的黑表棒相接，另一个引出脚与万用表的红表棒相接，记下表针退回后的漏电电阻值；然后，将电容器放电后，两个表棒对调重新进行测量。哪一次测得的漏电电阻小，说明该次对正、负极的假定是对的。

3．晶体二极管和发光二极管。晶体二极管内部是由一个PN结构成的，P区的引出端为正极，N区的引出端为负极。二极管在正向电压作用下，正向电阻较小，通过的电流较大；在反向电压的作用下，反向电阻很大，通过的电流很小。这就是二极管的单向导电特性。利用万用表测得二极管的正、反向电阻值，我们能判断二极管的正、负极和估计它的好坏。把万用表拨至Ω×100或Ω×1k挡，用两根表棒分别接触二极管的两个引出脚。若表针的示数较小（锗管约几百欧，硅管为几千欧）时，与黑表棒相接的引出脚为正极。接着调换两表棒再测量，若这时表针的示数很大（锗管约几百千欧，硅管为几兆欧），说明该二极管是好的，并且原先判明的极性是正确的。如果正反向电阻均为0Ω或均为∞，表明该管已经击穿或断路，不能使用。

应当注意，测量小功率的二极管，不直使用Ω×1或Ω×10k挡，前者通过二极管的电流较大，可能烧坏管子；后者加在管子两端的反向电压太高，易将管子击穿。另外，二极管是一种非线性元件，它的正反向电阻随万用表的种类和量程不同而不一样，这是正常现象。

对于发光二极管，正向电压一般大于1.5V，本万用表的Ω×1～Ω×1k挡是用3V电池（大多数的万用表的这些挡位是用1.5V电池，测不出正向电阻），用这几挡量程测量发光二极管正向电阻时，不但电表指针能指示出正向电流和正向电压，而且管子还会发光。例如测某一型号为2EF102的红色发光二极管，用Ω×1挡测量，发光二极管发红光，从L1刻度上读得正向电流I\(_{F}\)为40mA，从LV刻度上读得UF为2.2V。显然该管子是好的，并且与黑表棒相接的是发光二极管的正极。

4．扬声器和耳机的检测。扬声器或耳机的检测主要是检查它们的振动部分是否阻塞和音圈是否断路、短路和接触是否良好。对于扬声器可先用手均衡地推动扬声器纸盆，应有柔和感和较强的弹性感。如果纸盆破损，手感阻塞、毫无弹性感的扬声器不宜使用。然后用万用表测量它的音圈电阻，万用表拨至Ω×1挡，当两个表棒分别接触扬声器或耳机的接线端时，扬声器或耳机应发出“咔咔”声，且电表的电阻示数比标称阻抗值稍低一些，说明该扬声器或耳机可以使用。

1．管型的判别。图2是晶体三极管的结构示意图，由图可知，对PNP型三极管，c、e极分别为其内部两个PN结的正极，b极为它们共同的负极；对NPN型三极管，情况恰好相反。显然，根据这一点用前面讲的检测二极管的方法，能很方便地区分出PNP型和NPN型的三极管，并找到b极。

2．电极的判别。从图2的三极管结构示意图上看，似乎发射极e和集电极c并无区别，但实际上，二者性能相差非常悬殊。c、e极正确使用时，三极管有放大的能力。反之，则放大能力很小。根据这一点，就可以把管子的c、e极区别开来。

在判别出管型和基极b的基础上，先任意假定一个电极为e极，另一个为c极。将万用表拨至Ω×1k挡，对于NPN型管，令黑表棒接其c极，红表棒接e极，再用较湿润的手同时捏一下管子的b、c极，注意不要让两个电极直接相碰，并观察一下表针向右摆动的幅度。然后使假设的c、e极对调，重复上述的测试步骤。哪次表针的摆幅大，则该次的假定与实际情况相符。

3．I\(_{CEO}\)和hFE（β值）的测量。MF368型的万用表有测量晶体三极管I\(_{CEO}\)和hFE的专用量程，把量程选择开关拨至Ω×10挡并调零，两个表棒从插孔中拔出。测量I\(_{CEO}\)时，将晶体三极管的c、e脚插入相应的“NPN”或“PNP”一侧的c、e插口内，b脚开路，从ICEO刻度线上读出指针的示数，就是该晶体管的I\(_{CEO}\)。对于硅（Si）管ICEO很小可能无法读出，对于锗（Ge）管即使是好的管子，也有一定的漏电流，这是正常的。

测量h\(_{FE}\)时，晶体管的e、b、c应插入与其相应的“NPN”或“PNP”一侧的e、b、c插口中，对硅管从第四条刻度线读取hFE值，对于锗管从第五条刻度线读数。对I\(_{CEO}\)较大的锗管，还应从hFE中减去I\(_{CEO}\)的数值。

简单地说，绕在同一骨架或铁芯上的两个或几个线圈便构成了一个变压器。变压器使用前或经修理过的变压器，都应进行检测，现以晶体管电路用的电源变压器为例，讲一下简单的检测。

1．变压器的绝缘检查。变压器的各线圈之间以及线圈与铁芯（骨架）之间应有良好的绝缘。用万用表的R×10k挡，测两个线圈的之间的电阻或线圈与铁芯之间的电阻（如测量图3中的①、③或②、④端就是初次级之间的电阻），测量时表针应指在∞处为绝缘良好。

2．线圈的通断检查。检查线圈的通、断时可测量一下各个残留的直流电阻，然后与其正常值相比较，其误差值不应大于5％。若阻值远大于正常值，说明该组线圈接触不良或有断路故障；若远小于正常值或为零，说明线图有短路故障。

3．通电检查。为了安全在初级线圈上串一个1A的保险丝，见图3。通电后，若保险丝随即熔断，说明变压器有短路故障；若保险丝虽未熔断，但变压器发生较强的“嗡嗡”声，并且温度在短时间内上升很多（正常时应为微热），也说明内部线圈的匝与匝或层与层之间有短路故障。若没有上述的异常情况，可用万用表测量一下次级线圈的交流电压值，这时次级的电压值应比额定电压值高5％～7％；若电压值为零，说明内部有断路故障。(周富发)
