家用吸油烟机使用日久，吸入内部的油垢、烟尘，严重的脏污清洗起来十分困难，还会导致吸油烟机锈蚀。为此，本文介绍一种静电式吸油烟罩，可以解决这一难题。现将制作方法叙述如下，供读者参考。
1．工作原理
静电式吸油烟罩是利用高压静电场吸附油污和烟尘的。在吸油烟机工作时，依靠机内排风扇的吸力，使油烟首先经过由两块多孔金属板组成的高压静电场，将油污、烟尘变成带电微粒被吸附在极板上，只将气体及烟雾排出室外，不再使机内积存污垢。隔一定时间，只需将高压静电极板取下擦洗一次，既简捷又方便，不但保持了吸油烟机内部清洁，延长了吸油烟机使用寿命。又因高压静电场工作时产生的负离子和臭氧具有极强的杀菌消毒能力，有利于净化厨房的空气。

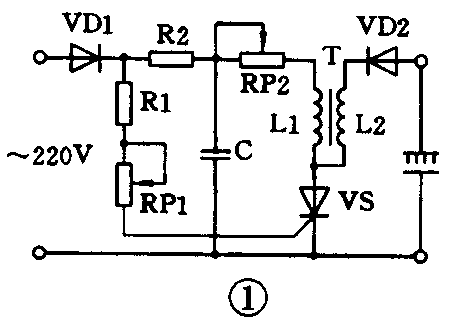

高压静电产生电路如图1所示。
220V市电接通后，单向晶闸管VS周期性地导通与阻断，电容C随之放电及充电，使脉冲变压器T的次级产生10000V左右的交流高压，经硅柱VD2整流后在放电极板间形成高压静电场，使空气电离，流经其间的油污、烟尘微粒带电，被吸附在极板上，产生的负离子与臭氧，可杀菌除尘，使空气变得新鲜。
2．元器件选择与制作
VS：单向晶闸管，规格1A／400V。
VD1：1N4007整流二极管。
VD2：高压硅柱，ZDGL／15kV。
C：0.22～0.47μF／160V。
R1：12kΩ／2W。
R2：1kΩ。
RP1：47kΩ可调电阻，用来改变VS导通角的大小。
RP2：200Ω／2W电位器，当VS导通角调定后，用来改变脉冲变压器T输出脉冲电压的高低，以得到适当的静电场强度。
T：脉冲变压器，可选用9英寸或12英寸黑白电视机行输出变压器，L1为低压包，用Φ0.35～0.64mm漆包线绕30～50匝，L2为高压包，不改动直接使用，或者低压包不改动，通过试验L1抽头接法，选择适宜的高压输出。若条件允许，可选择一体化12～14英寸黑白电视机行输出变压器，其内配有高压硅柱VD2，选其输出电压最高的一组作为L1。

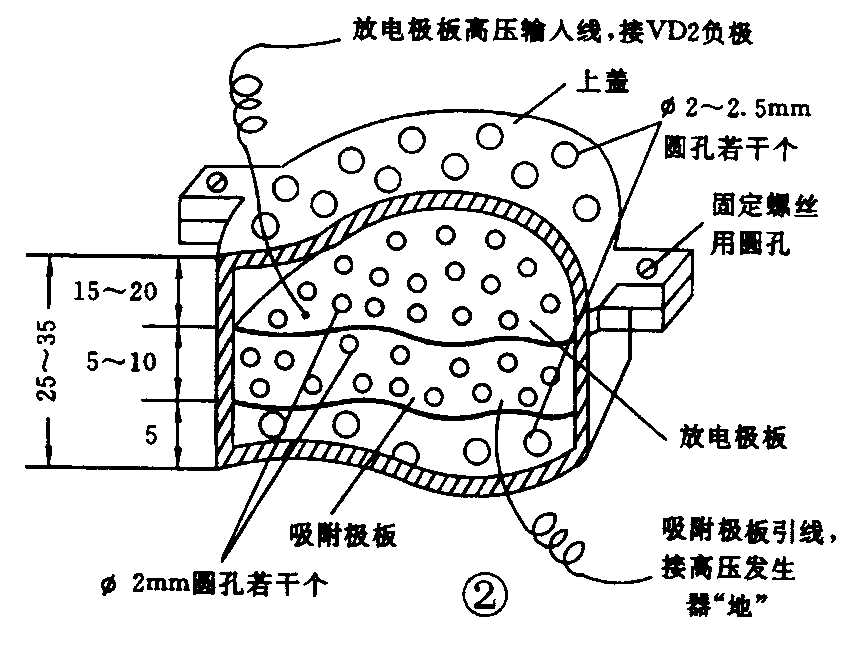

高压静电极板的制作如图2所示。
两极板面积大小，与吸油烟机的吸油烟孔（即电机风扇部分）相一致。在两块厚1mm的金属圆板上开若干个直径2mm左右圆孔。两金属极板的距为5～10mm，视其所调静电高压的高低而定。两金属极板的圆孔应错开放置。为确保使用安全，两金属极板应固装在绝缘材料（有机玻璃或硬质塑料）制作的相应形状、可拆盒体中，盒体材料厚度为2～3mm，盒体两面亦钻有若干个直径2～2.5mm的圆孔，以供油烟流通。
为防止放电极板通过盒体上的圆孔对吸油烟机壳体放电，放电极板距盒体圆孔面应不小于15mm。
相同的高压静电场盒制作两个，分别用螺丝固定在吸油烟机的两个吸油烟圆孔处，通过导线与高压发生器相连。
高压发生器按电路组装好后，固定在一绝缘盒体中。高压发生器盒就近固定或悬挂在墙壁上或吸油烟机上，使用同一电源开关，确保吸油烟机与静电式吸油烟罩同步工作。
在使用中，应视其金属极板上吸附的油污、烟尘情况，进行及时的清洗，以确保吸附效果。
静电式吸油烟罩，是改变目前吸油烟机内部油烟积垢严重、清理困难的行之有效的方法，所花费用只是请人擦洗一次的支出，可谓实用、价廉，也是吸油烟机生产厂家开发的配套产品。(杨国治)
