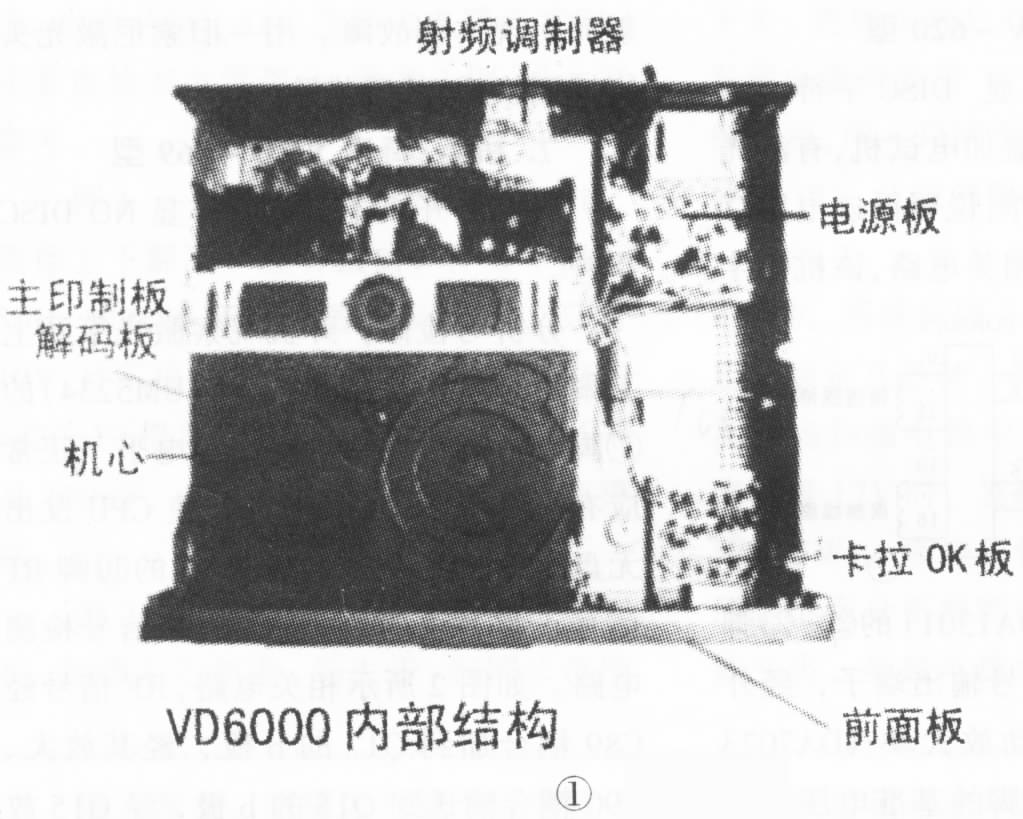

VD6000是长虹公司在VD3000的基础上，于1998年推出的新型号VCD机。它由主印制板、解码板、卡拉OK板、前面板、电源板等5块组成，在机内组装位置如图1所示。各电路板上的集成电路型号及功能见表1，几块主要集成电路各引脚电压实测值见表2～4。
表1：VD6000主要集成电路型号及功能
印制板 IC代号 元件型号 功能说明
主 N101 CXA1782BQ RF放大、伺服处理
印 N102 CXD2500BQ 数字信号处理、主轴电机伺服
制 N103 BA6196FP 伺服驱动
板 N104、N105 TA8409S 碟架讲出、旋转电机控制
N106 BA9700A DC-DC变换器
N107 74HC165 移位寄存、串／并处理器
解 N108 4094 移位寄存、串／并处理器
码 N200-N202 4580D 双运放
板 N301 14577 双运放
N402 L7808 三端稳压
N801 CL680 音视频解压、视频解码
N802 UPD424260 DRAM
N803 27C010 ROM
N804 78014FP 系统控制CPU
N805 PCM1717 数字滤波、音频D／A转换
N806 CY2292 时钟发生器
卡拉 N901－N902 4558D 双运放
OK板 N903 M6585OP 数字混响
N904 M62429 音量控制
前面板 N601 STC6311 键控操作、显示驱动
N602 UPC6122 光电耦合器
U601 BT－166GK VFD显示屏
电源板 N501 L7805 三端稳压
N502、N503 L7808 三端稳压
表2：N102（CXD2500BQ）实测电压参数
引脚号 1 2 3 4 5 6 7 8 9 10
电压值 5 1.5 5 2.6 1.5 5 0 5 0 0
引脚号 11 12 13 14 15 16 17 18 19 20
电压值 1.9 0 0 0 0 4.8 2.5 2.8 2.5 2.5
引脚号 21 22 23 24 25 26 27 28 29 30
电压值 0 2.8 5 2.5 0.8 2.5 2.5 5 0 0
引脚号 31 32 33 34 35 36 37 38 39 40
电压值 2.5 2.5 5 2.4 2.5 2.5 2.5 2.5 0 5
引脚号 41 42 43 44 45 46 47 48 49 50
电压值 2.4 5 2.5 0 5 4.5 0 0 0 1.2
引脚号 51 52 53 54 55 56 57 58 59 60
电压值 1.2 0 2.5 2.5 0 3.2 2.4 2.2 5 2.5
引脚号 61 62 63 64 65 66 67 68 69 70
电压值 0 2.5 0 0 0.3 4.7 5.1 0 5 5.1
引脚号 71 72 73 74 75 76 77 78 79 80
电压值 5 5.1 5 5.1 5 0 5 5 5 0
表3：N104、N105（TA84098）实测电压参数
引脚号 1 2 3 4 5
电压值 0 5 1.8 0 0
引脚号 6 7 8 9
电压值 7.7 2 7.7 0
表4：N101（CXD1782）实测电压参数
引脚号 1 2 3 4 5 6 7 8
电压值 2.5 2.5 3.5 2.5 5.5 2.5 2.7 2.5
引脚号 9 10 11 12 13 14 15 16
电压值 2.8 2.4 0.8 2.5 2.5 2.5 2.5 2.5
引脚号 17 18 19 20 21 22 23 24
电压值 1.2 5 5 5 5 5 0 5
引脚号 25 26 27 28 29 30 31 32
电压值 5 1.8 2.0 2.7 1.7 2.5 3.1 2.5
引脚号 33 34 35 36 37 38 39 40
电压值 3.6 0.2 2.5 2.5 2.4 2.4 2.4 2.3
引脚号 41 42 43 44 45 46 47 48
电压值 0 2.5 2.5 2.5 2.4 2.5 2.5 2.5
注：表2～4中电压参数是用500型万用表DC电压挡测试。测电压时，红表笔接被测点而黑表笔接地点，注意选择适当量程以提高测量精度。
VD6000型VCD机，外形采用超薄设计，整机结构更加合理，外形美观大方。本机采用日本建伍公司生产的三碟机心或索尼公司生产的三碟机心，这两种机心都是著名品牌，为优质图像及伴音信号的拾取奠定了良好基础。

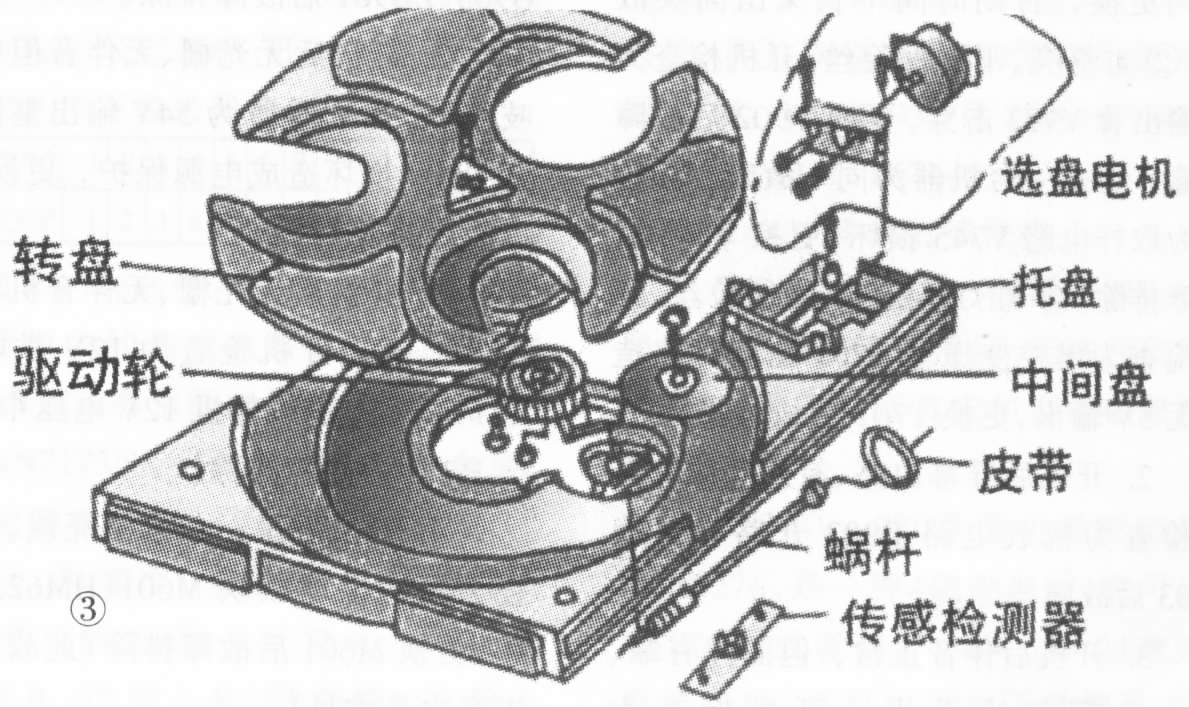

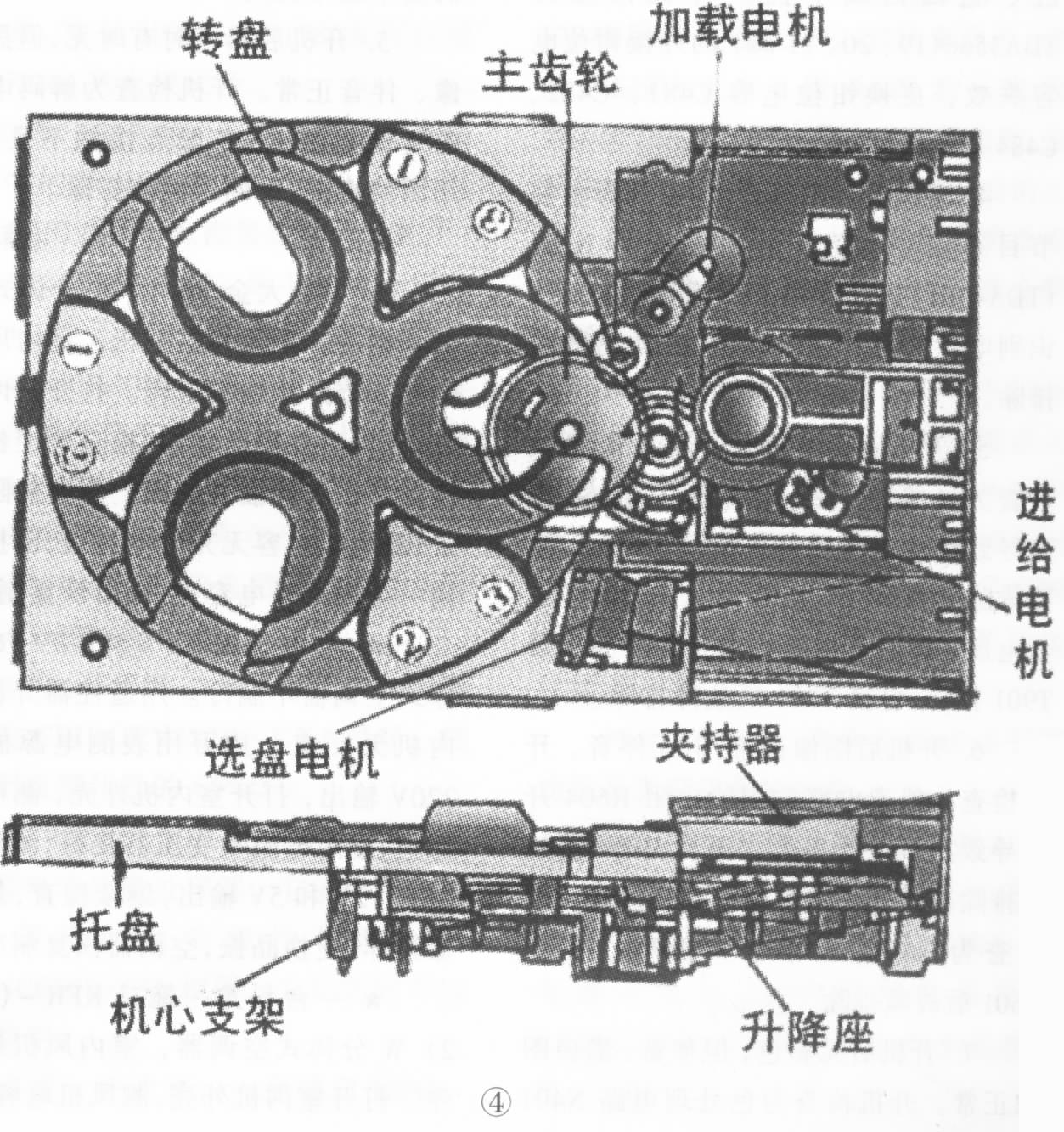

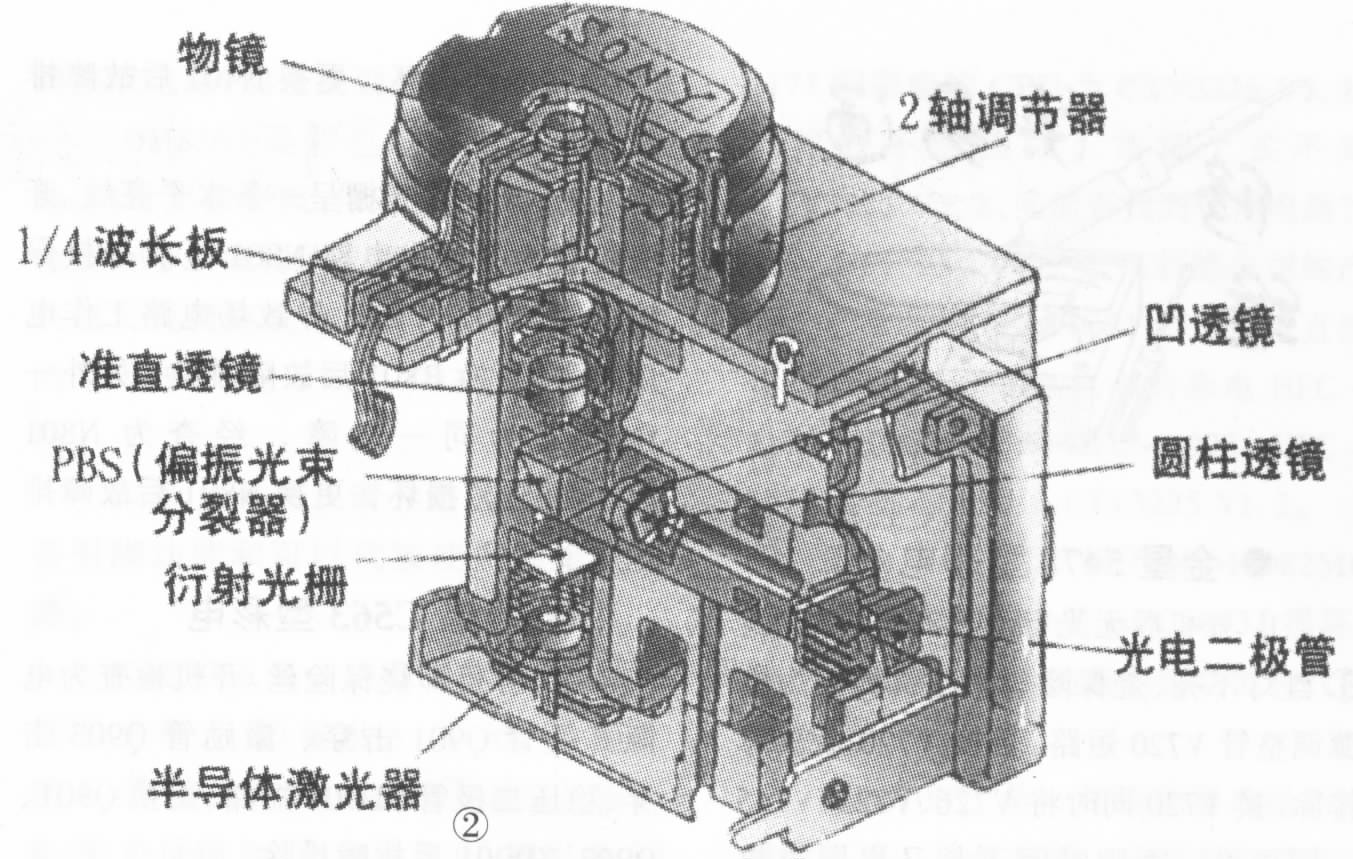

VCD影碟机的机心是精密的机械装置，机器不少故障都与机心不正常运转有关。对于一般无线电爱好者或维修人员，在缺乏图纸和经验的情况下，检修机心部分故障感到困难。为此，这里给出VD6000机心碟架上装的三光束激光头，图2给出该激光头结构的剖面图。机心装的选盘机构外形见图3，托盘进出机构的结构见图4，而机心装置的胶膜带动式促动器分解图如图5所示。
维修者在检修该机心故障时，可参考这些机械图，进行拆卸，更换已失效的部件，又根据这些机械图进行复原。 (刘浩)
