1．无光栅，伴音正常故障检修方法。

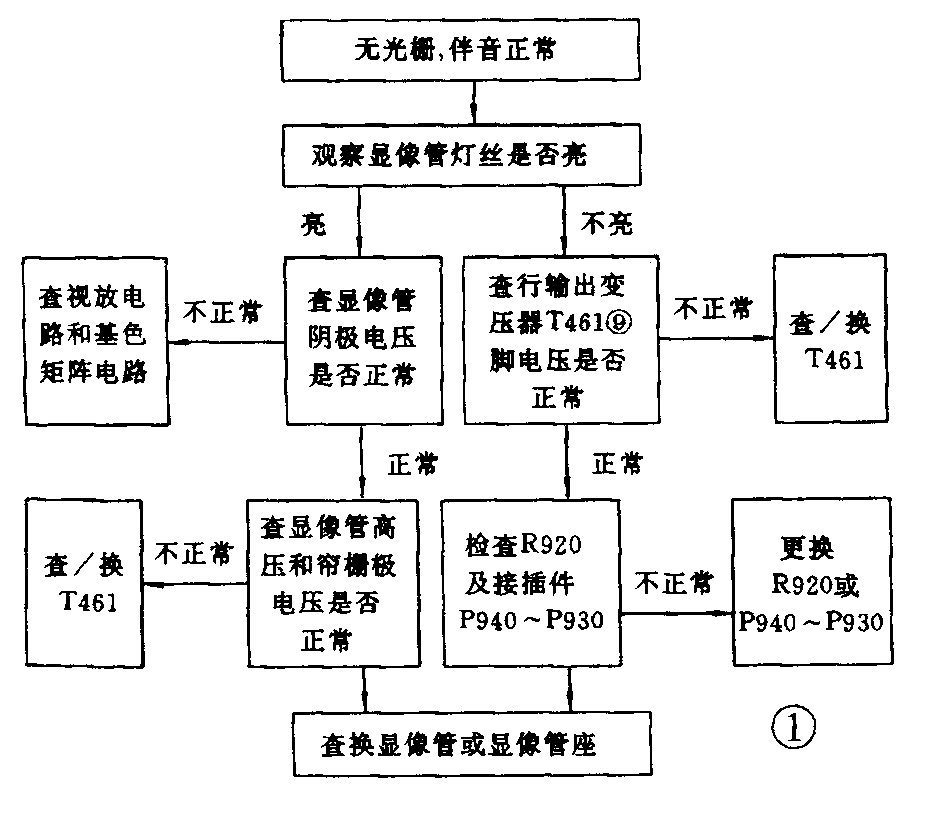

伴音正常，说明NC－6机心中电源电路及行扫描电路工作正常，造成无光栅故障的原因有：显像管及显像管供电电路不正常；视频放大电路或基色矩阵电路工作不正常，使显像管阴极电压升高，造成显像管截止而无光栅。检修无光栅，而伴音正常故障的程序可参考图1。
2．一条水平亮线故障检修方法
一条水平亮线，说明电源电路、行扫描电路、显像管及其供电电路工作正常，故障一定在场扫描电路。场扫描电路包括Q501（TA1222N）、A302（TA8859CP）、Q301（TA8427K）。一条水平亮线的检修程序可参考图2。
3．行／场不同步故障检修方法

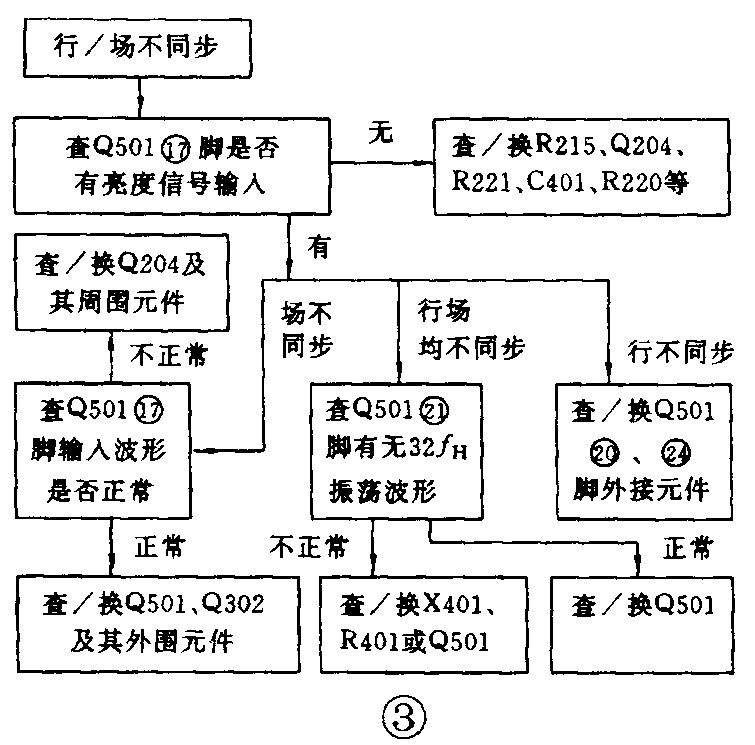

行／场不同步故障的原因有：同步分离电路没有正常工作，行振荡电路和行AFC电路不正常，或者是图像通道中的 AGC电路有问题。NC－6机心中行／场不同步的情况有3种：即行不同步、场不同步、行场均不同步。行／场不同步故障的检修程序如图3所示。
4．场幅压缩故障检修方法
场幅压缩故障的原因是流入场偏转线圈的锯齿波电流幅度不足，或者是因场偏转线圈局部短路，使偏转量不够而导致场幅压缩。所以该故障部位主要在场输出级Q301（TA8427K）和图像几何失真校正电路Q302（TA8859CP）。场幅压缩故障检修程序见图4。
5．场线性不良故障检修方法
NC－6机心中，扫描系统采用分频式的扫描电路，从Q501（TA1222N）输出的场激励脉冲对场线性没有影响。场线性不良故障主要在图像几何失真校正电路Q302（TA8859CP），以及场输出级电路，特别是场输出级中的负反馈电路。图5为场线性不良故障的检修程序。
6．东／西枕形失真故障检修方法

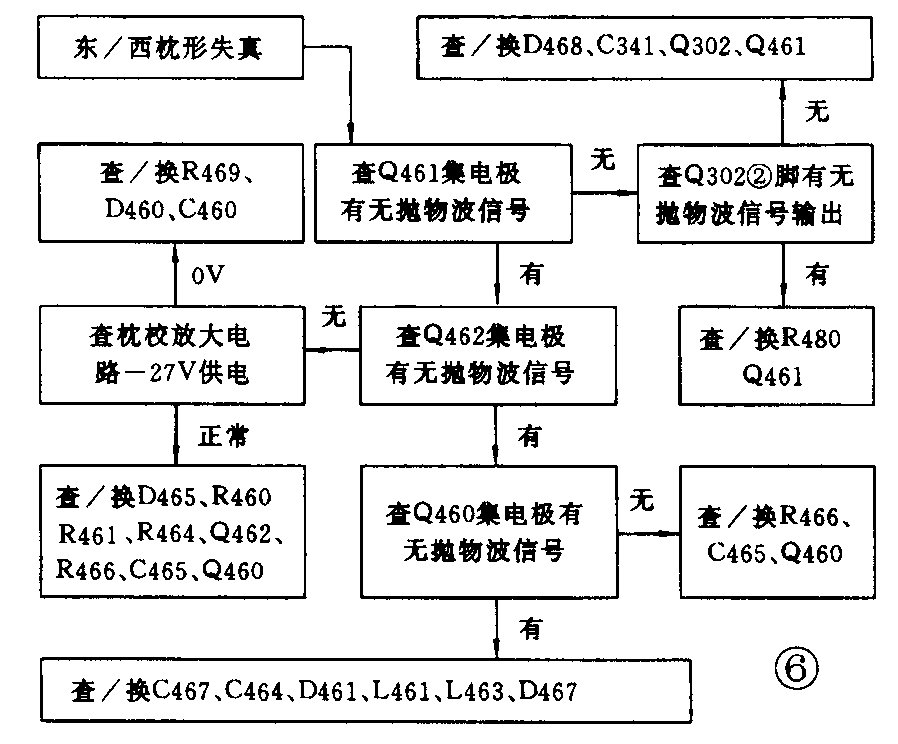

NC－6机心的东／西枕形校正电路由Q302（TA8859CP）、Q461、D465、Q462、Q460、C464、D467、L461、L463、D461、C467等元件组成。由Q302②脚输出的抛物波信号经Q461、Q462、Q460放大后去调制行偏转电流，从而完成东／西枕形失真校正。所以出现东／西枕形失真时，应检查以上电路。其检修程序如图6所示。
7．光栅正常，无图无声故障检修方法
由于小信号处理集成电路Q501（TA1222N）内各部分电路的工作状态受微控制器QA01的I\(^{2}\)C总线控制。所以当光栅正常时，说明扫描电路和QA01的I2C总线工作都正常。无图无声故障主要在公共通道，NC－6机心的公共通道包括高频头H001、中放／丽音组件H002及TV／AV切换电路QV01（TA1218N）。检修时可利用从AV端输入音／视频信号或干脆利用NC－6机心在维修模式（S模式）下微控制器QA01所产生的音／视频测试信号来判断故障范围。输入信号后，若图像、声音正常，说明故障在主高频头H001和中放／丽音组件H002；否则故障在TV／AV切换电路QV01。
NC－6机心进入维修模式（S模式）的方法是：先按一下遥控器上的静音键，然后同时按住遥控器上的静音键和本机上的菜单键（MENU），电视机便进入维修模式，接着按一下遥控器上的TV／AV键，这时正常的电视机便有测试信号输出，每按一次TV／AV键，就显示一种测试图像（共14种）。此时，若按下遥控器数字键“B”，便有1kHz音频信号声音输出。

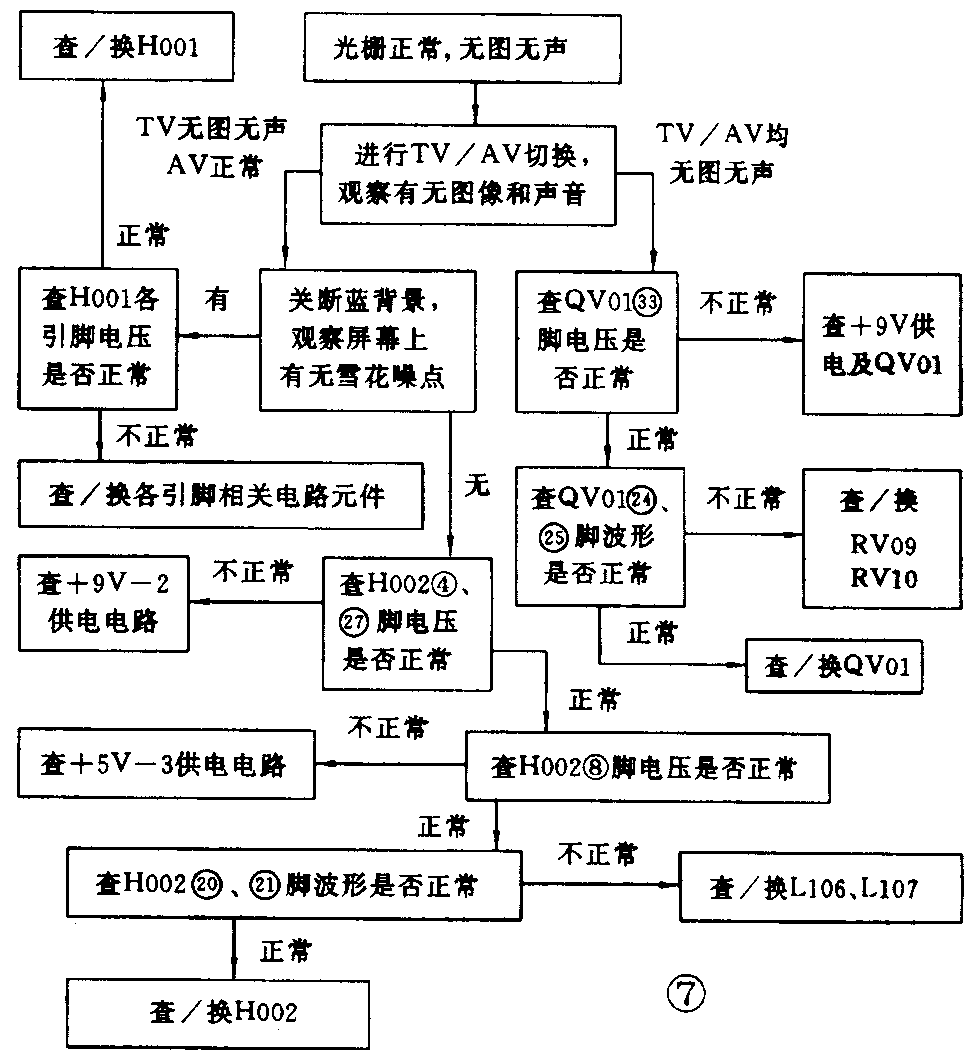

用上述方法判断故障在H001和H002之后，可将蓝背景B／B置为“OFF”状态。若屏幕上有雪花噪点出现，说明中放／丽音组件正常，故障在高频头H001，否则，故障在中放／丽音组件H002。光栅正常，无图无声故障检修程序如图7所示。
8．无亮度信号故障检修方法

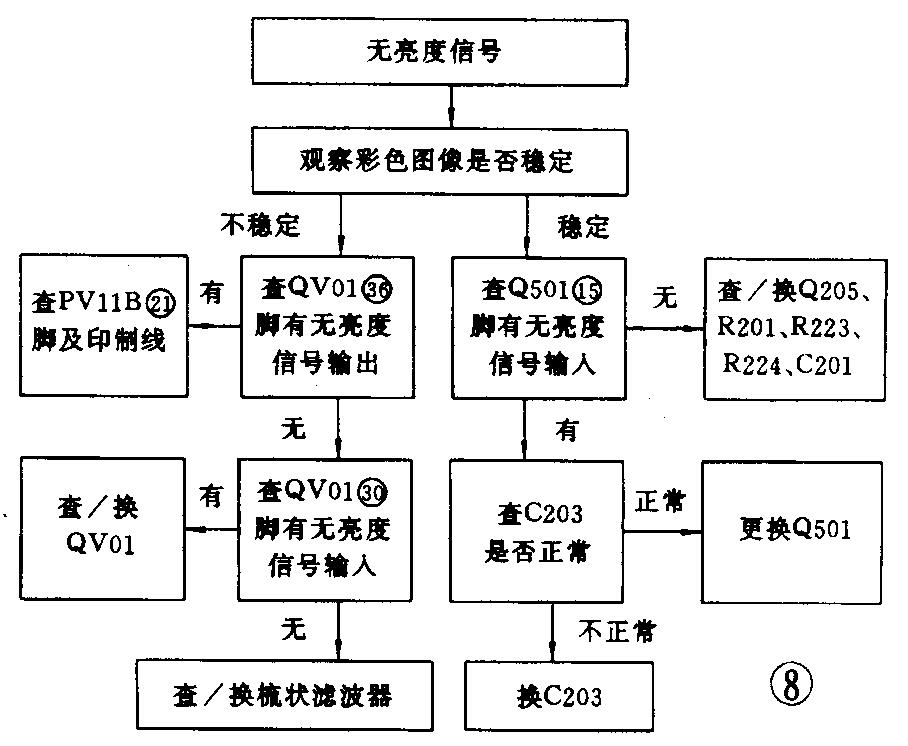

无亮度信号时，彩色画面很暗，只有彩色区稍亮，当把色饱和度调至最小时，图像便消失。出现此种故障，一般说来TV／AV切换电路QV01、数字梳状滤波器和色度信号处理电路均正常，问题在亮度信号处理电路，应重点检查Q501（TA1222N）有关部分。图8为此故障的检修程序。
9．有伴音，无图像故障检修方法

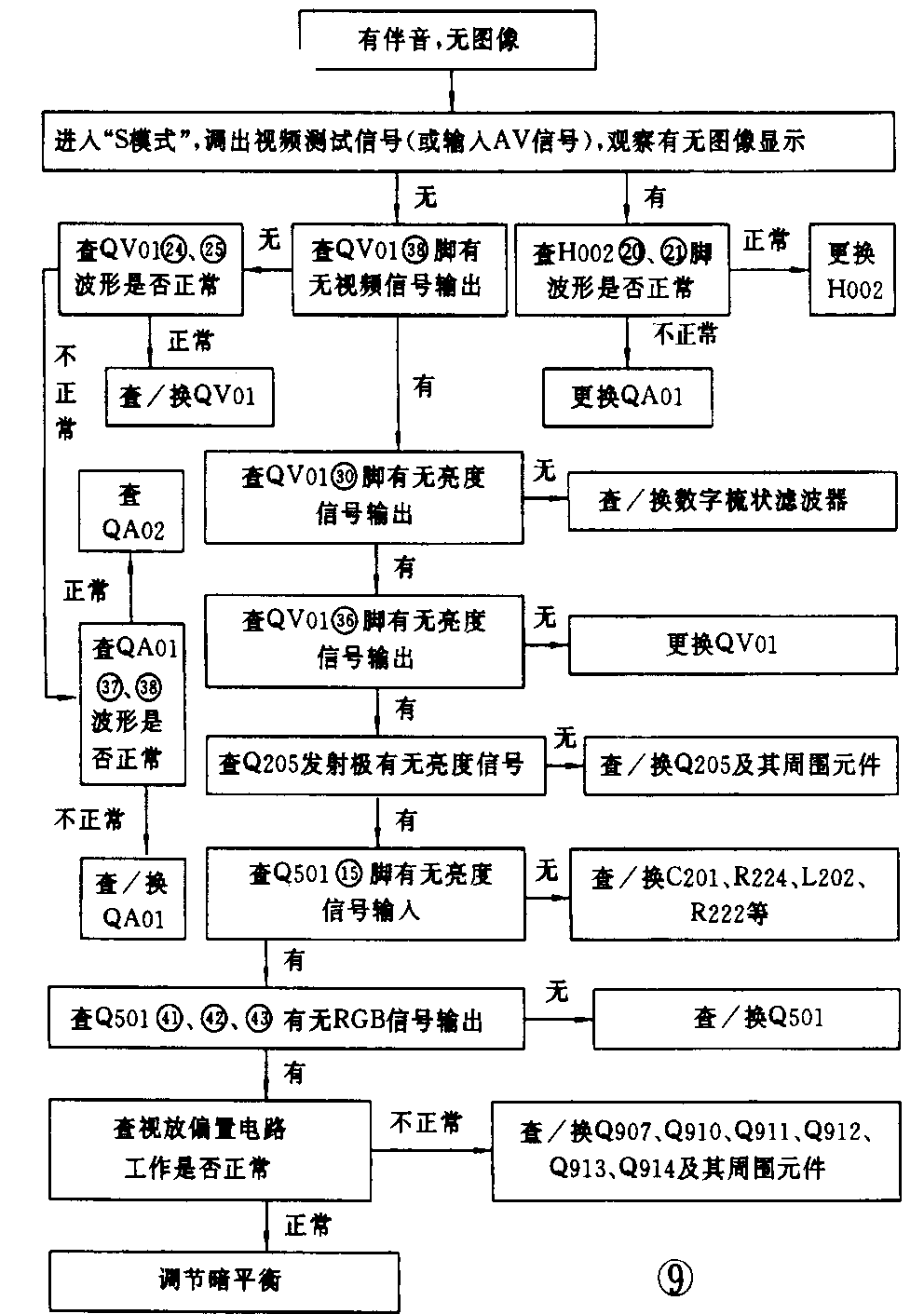

NC－6机心的图像中频信号、伴音中频信号通道采用准分离接收方式，两者彼此独立。所以有伴音，无图像故障应在图像信号处理电路。图像信号处理电路包括中放／丽音组件H002、TV／AV切换电路QV01、视频信号处理电路Q501和视频放大电路。另外应注意，有伴音说明H002组件的供电是正常的，其②脚输入也是正常的。图9为有伴音，无图像故障检修程序。检修时可利用遥控系统使机器进入S模式而输出的视频测试信号观察有无显示来确定故障范围。
10．全自动搜索预置节目时，节目号不翻转故障检修方法

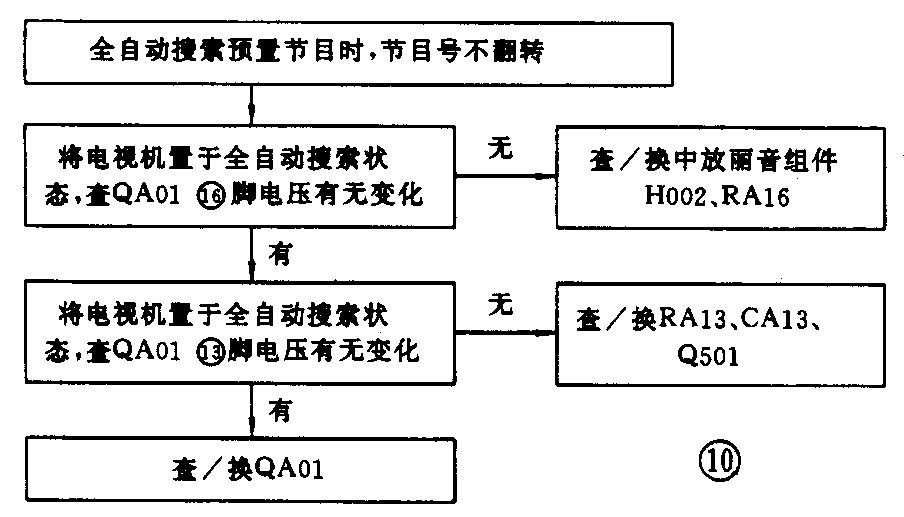

节目预置电路正常工作的条件是：高频调谐器正常；图像中放电路工作正常，并输出AFT信号送至QA01脚；Q501工作正常，并输出行同步信号送至QA01脚；微控制器QA01工作正常，在输入AFT信号和行同步信号时，能输出正常的调谐数据至高谐调谐器。全自动搜索预置节目时，节目号不翻转，说明上述电路工作不正常。其检修程序如图10所示。
11．主画面图像、伴音正常，无卡拉OK演唱声故障检修方法
从NC－6机心伴音信号流程可知，伴音正常，说明H002、QV01、QK20、QK23、QG01、Q670等组成的各部分电路工作都正常。无卡拉OK演唱声的原因是卡拉OK电路QK01（N65839SP和QK22工作不正常。其检修程序如图11所示。
12．数字梳状滤波器无Y／C分离输出故障检修方法

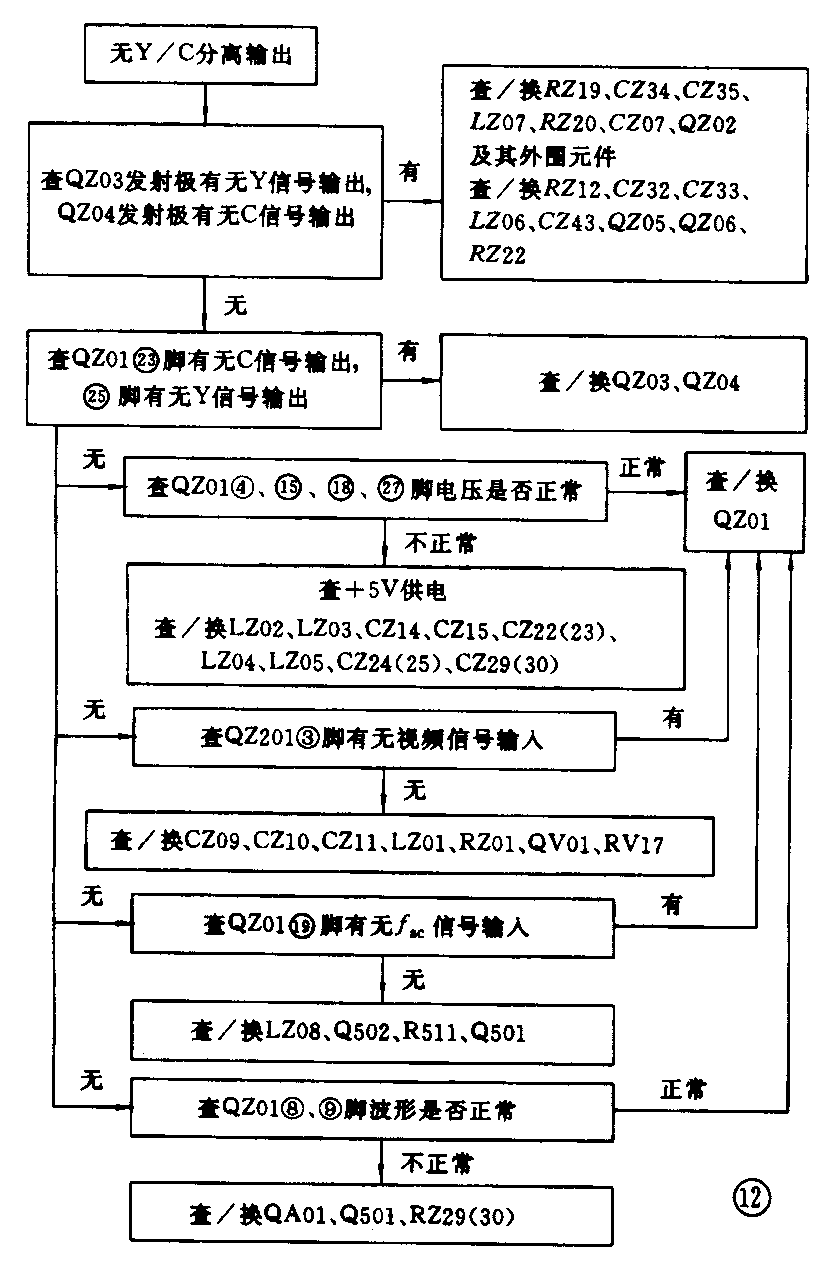

数字梳状波波器工作不正常时，轻者不能正确地进行Y／C分离，造成严重的串色干扰；严重时根本无Y／C分离信号输出，造成无图像或无亮度信号等故障。图12为数字梳状滤波器无Y／C分离信号输出故障检修程序。(张小林)
