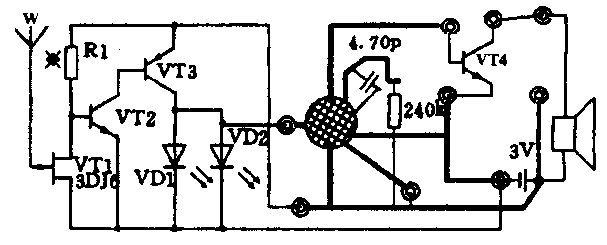

本文介绍的利用静电感应控制的玩具猫，主要由非接触式验电电路和语音集成电路组成，如附图所示。在天气干燥时，由于摩擦起电，人的身上会带有很多静电荷，形成一个带电体。当人体接近天线W时，通过静电感应使天线中的自由电子被驱赶到结型场效应管VT1的栅极G上，栅极带有负电荷，引起VT1的源极和漏极之间的电阻R\(_{DS}\)变大，由原来的几千欧增大到几十千欧，甚至几百千欧。由于R1和RDS构成晶体管VT2的分压式偏置电路，R\(_{DS}\)的增大将使VT2、VT3导通，触发“猫叫声”语音集成电路工作，扬声器将发出“喵、喵”的声音，发光二极管VD1、VD2同时发光。
VT1采用3DJ6型N沟道结型场效应管。使用前应对管子进行测试，使用万用电表“R×100”挡测量栅极G与另外两个极的正向电阻应在4kΩ～10kΩ范围，反向电阻应为无穷大。再测量漏极D与源极S之间的正反向电阻，均应为数千欧。然后，用黑表笔接触漏极D，红表笔接源极S，将手掌心靠近场效应管再离开，表针应左右摆动，摆动幅度越大，放大能力越好。
VT2可选用9014型NPN管，β≥100；VT3选用9012，VT4选用9013，β≥100。扬声器可用Φ50、8Ω的。语音集成电路IC选用KD-5605。
焊接时要先焊KD－5605，再焊VT2、VT3，最后焊VT1。焊接前应将电烙铁外壳接地，或利用余热焊接，以免因静电感应使管子VT1损坏，并注意焊接速度要快。
电路焊接无误后即可接通电源进行调试。由于此时人体已经靠近天线，扬声器应发出“喵、喵”声，发光二极管应点亮。当人体远离电路时，发声应随之停止，发光二极管同时熄灭。若人体靠近电路时无声无光，可将R1调小；若人体远离后叫声依然不停，则应增大R1。R1一般在51kΩ～820kΩ之间，调试时可用一个固定电阻串联一个电位器。调试完毕，应将电路装入外购玩具猫的腹腔内。两只发光二极管装在猫眼腔内，扬声器装在一个耳朵内，天线装入另一个耳朵内。
利用这个电路还可以作为简单的静电测试器。（石牧）
