低压差线性稳压器MAX8860

🏠 首页 《无线电》杂志 2000年 🔗 第2期 🔗 第35页 方佩敏 🔗

MAX8860是美国MAXIM公司1999年的新产品,是一种低压差、低噪声线性稳压器集成电路。该器件主要特点有:输入电压范围2.5~6.5V,输出电压是双模式(Dual Mode\(^{TM}\)),即固定电压输出及可设定电压输出。固定输出电压有3种(2.77V、2.82V及3.3V,分别由型号的后级27、28及33表示)。可设定输出电压由用户外设两个电阻来确定,设定电压范围为1.25~6.0V。无论是固定输出电压或用户设定输出电压,其输出电流均可达200mA;压差低,在输出200mA电流时压差典型值为105mV;输出噪声电压低,其典型值为60μV\(_{RMS}\);静态电流小,其典型值为120μA;输出电容仅需2.2μF,可减小印制板尺寸及降低成本;有关闭电源控制,在关闭电源状态时耗电甚微,其典型值为10nA;有电源失效信号输出;有完善的保护措施,即过热保护、短路保护及电池反装保护。

由于该器件有上述特点,特别适用于移动通信装置、数字信号处理器(DSP)核心部分电源、PCMCIA卡、便携式电子仪器仪表等。

1.内部结构、封装与管脚功能

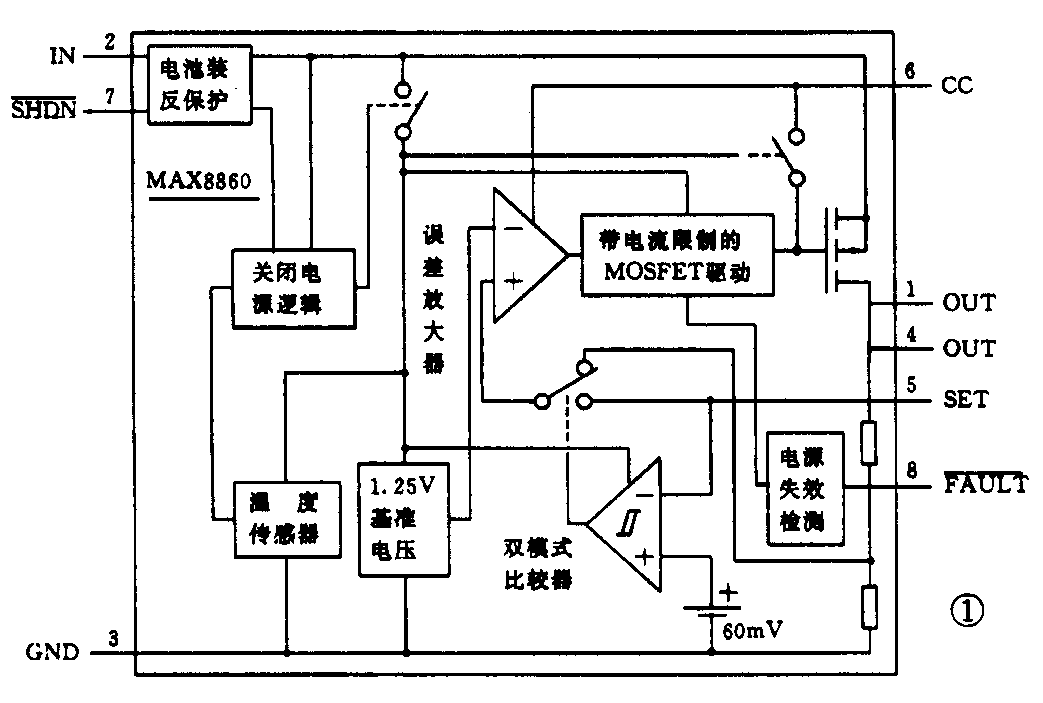

MAX8860的结构框图如图1所示。它由1.25V基准电压源、误差放大器、MOSFET驱动器、P沟道MOSFET调整管、双模式电压比较器、电源失效检测器及内部反馈的电压分压器组成。

图1
图1 🔍原图 (1043×703)

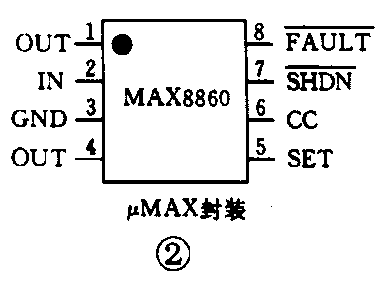

MAX8860采用8脚μMAX封装(其高度仅1.1mm),其管脚排列如图2所示,各管脚功能如附表1所示。

图2
图2 🔍原图 (383×281)
图3
图3 🔍原图 (1147×877)

2.典型应用电路

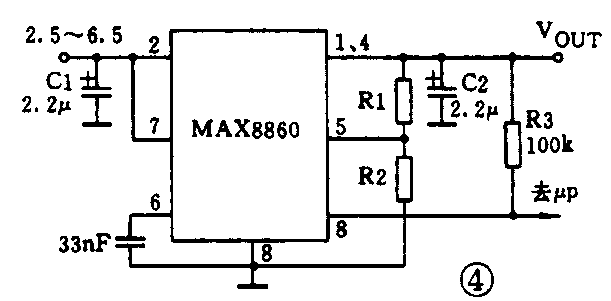

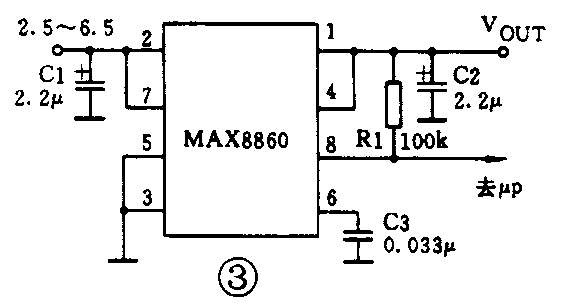

MAX8860的典型应用电路如图3、图4所示。图3是固定输出模式,图4是输出电压由用户设定模式。

图4
图4 🔍原图 (569×307)
图5
图5 🔍原图 (611×301)

在输出电压由用户设定时,输出电压V\(_{OUT}\),与分压器电阻R1、R2有关

V\(_{OUT}\)=(1+R1/R2)VSET

式中 V\(_{SET}\)=1.25V。

为了减小流过外接分压器的电流消耗及输出电压精度,选择R2=100kΩ最为适宜,则可以根据确定的VOUT,采用上式计算出R1的值。

3.电源失效检到电路

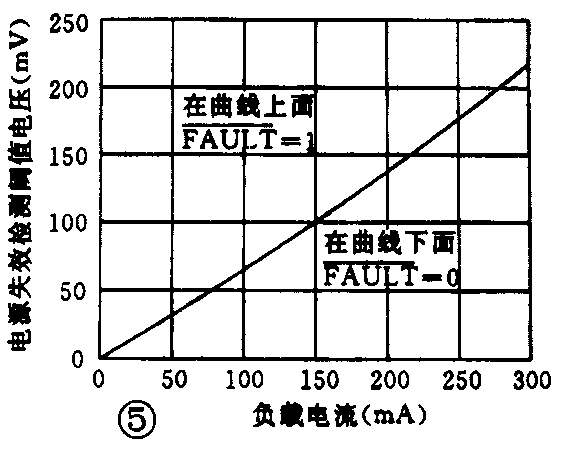

当输出电压低于调节范围、电源超过限制电流或过热原因,FAULT-端输出低电平。另外,输入、输出电压差不足保证输出负载电流及线性调整率(0.1%/V),FAULT-输出低电平。例如,当负载电流为200mA,其输入、输出之间压差小于130mV时,FAULT-输出低电平。FAULT-的检测阈值电压与输出负载电流的关系如图5所示

图6
图6 🔍原图 (561×449)

FAULT-的信号可以输入微控制器(μC)或微处理器(μP)。(方佩敏)
