100W高压恒流可调充电机，可对全系列镍镉、镍氢及新型的锂离子、锑铅酸、碱锰等可充电电池进行大规模串接充电、半成品开口或封闭恒流充电。该充电机具有优异的恒流特性，一旦调定恒流值，被充电池在数十节内任意变化，充电电流均可严格保持不变。该充电机还具有多种附加功能：如充电过程中某一串接电池接触不良引起开路会有声音报警；输出短路时能自动保护等。当配用1～7号通用电池夹，就成为一台更换电池方便的批量充电的高精度恒流充电机，本机也可为电解电容器厂家作充电老化设备。

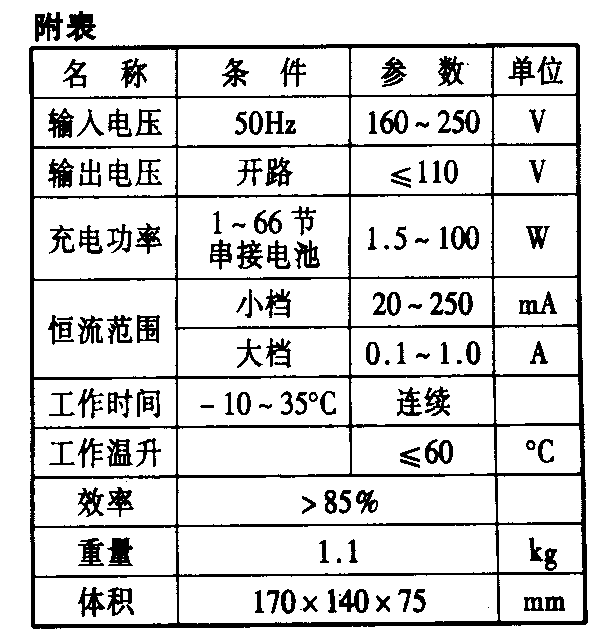

主要参数 该充电机采用PWM隔离式半桥结构开关电源进行AC／DC变换和控制，最高充电电压可达100V（当最大串联1.2V电池在66～67节时），充电电流分0.25A和1A两挡恒流调节，恒流充电值由二挡转换的指针式表头显示，最大充电功率可达100W。其主要使用参数详见附表。

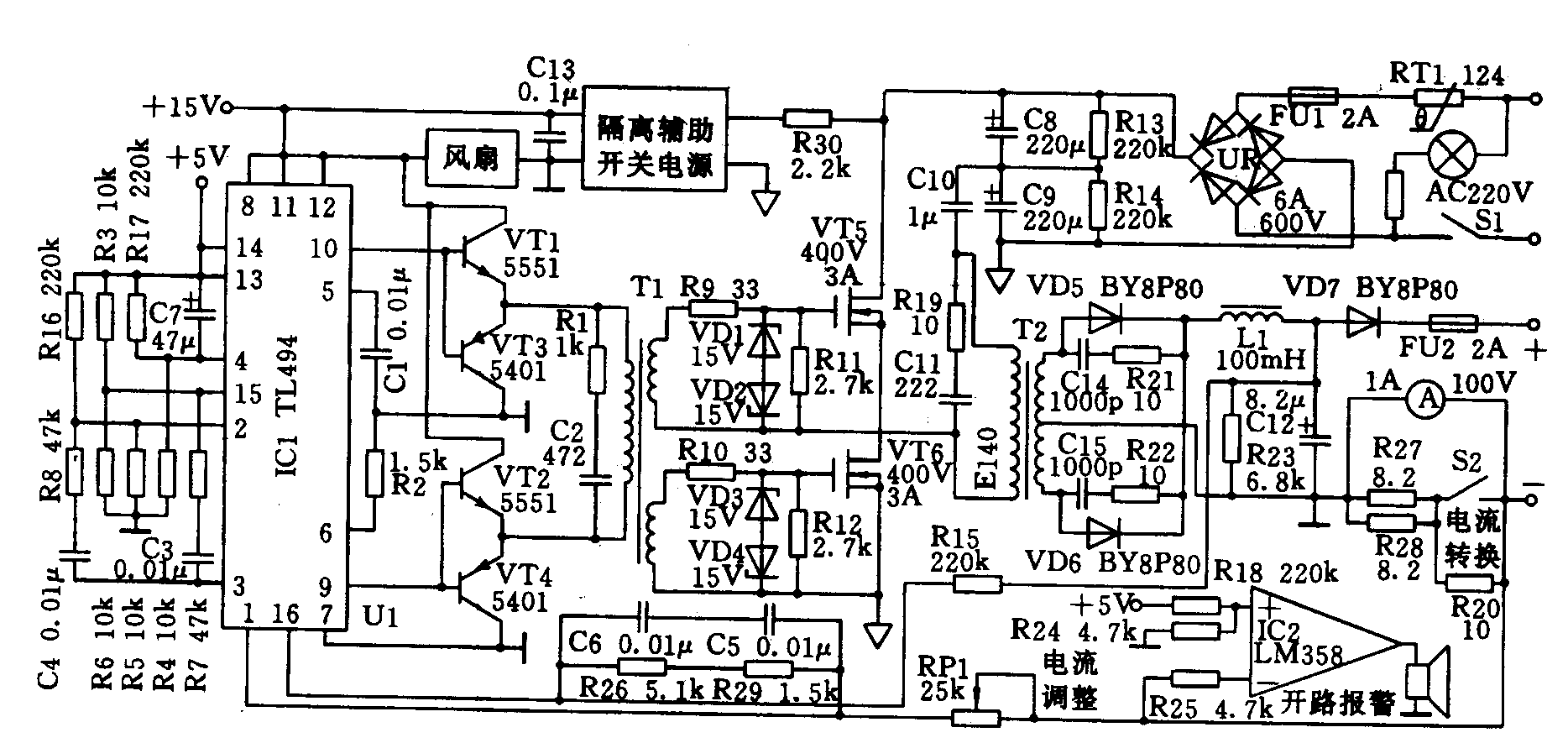

工作原理 电路原理见附图。图中，IC1为PWM开关电源的控制电路，其15V工作电源由小功率辅助开关电源独立隔离提供，保证了控制电路性能非常稳定可靠。接通市电后，辅助开关电源向控制电路及风扇供电，IC1起振工作，9、10脚输出反相开关信号，开关频率由5、6脚外接C1、R2值决定，其输出脉冲占空比由16脚反馈及1脚调整，经VT1～VT4放大、T1隔离驱动VT5及VT6进行功率变换，再经T2隔离降压后，VD5、VD6全波整流输出所需直流。电流表串接在输出负极端，S2切换其分流电阻网络以实现大小两挡电流指示。IC2作低电压比较器，当输出开路时，输出负端与内部地端的电位差为零，比较器翻转输出高电平，驱动音源及扬声器发出开路故障报警声；但在正常充电时（如40mA小电流充电时），该两端压差不为零，经检测后报警电路不工作。此功能非常有用，当数十只电池串接，因接触不良造成回路不通而延误充电时，充电机会及时告警提醒工作人员排除故障。
RP1为面板上恒流调节电位器，整个调整范围宽达20～1000mA，可满足全系列可充电池的充电要求。并且充电机的输入功率随充电电流与电池端电压的乘积大小而变化，实现自动调节。因此，充电机不仅使用效率高，而且充电过程中不必担心电池过流充电。
注意事项 1．被充的各个串联电池容量应相同，容量不同严禁串接充电。2.本机输出电压100V，通常1.2V可充电池最多串联66节。而其它如锑铅酸电池，额定电压为1.5V，充电电池只数应相应减少。3.以0.1C容量充电率充电时，深充时间通常在12～14小时，应注意严格控制充电时间。4．当电池充电极性反接时，有可能使输出保险管丝熔断，当再充电而机器提示开路报警时，除检查被充电池组串接是否良好外，同时还应检查后部熔丝管FU2是否完好。更换时必须使用同规格保险管（1.5～2A）。（蔡凡弟）
