LD－62型多功能可编程定时模块具有定时器、打铃器、时间继电器等多种工作模式。该模块由八位微处理器、LCD液晶显示屏等部件组成。模块直接封装在PCB板上，外围使用贴片元件，采用表面安装技术。LCD液晶显示屏通过导电橡胶与PCB板相连，用来显示星期、小时、分钟、秒闪以及程序编组等状态。本身具有体积小、功耗低、工作温度范围宽等特性。设计中采用了WATCHDOG、内存纠错等技术，极大地增强了抗干扰能力。它的主要技术指标为：工作电压1.20～1.70V；静态工作电流小于3μA；高电平驱动电流I\(_{OH}\)≤110μA；低电平驱动电流IOL≤480μA；工作温度为-20℃～60℃；外形尺寸57mm×29mm。
该模块使用非常灵活方便，只需改变A、B、C、D4个焊片上的跳线就可以转换工作模式。将模块的PCB板背面引脚与操作按键及控制驱动部分连通即可工作。

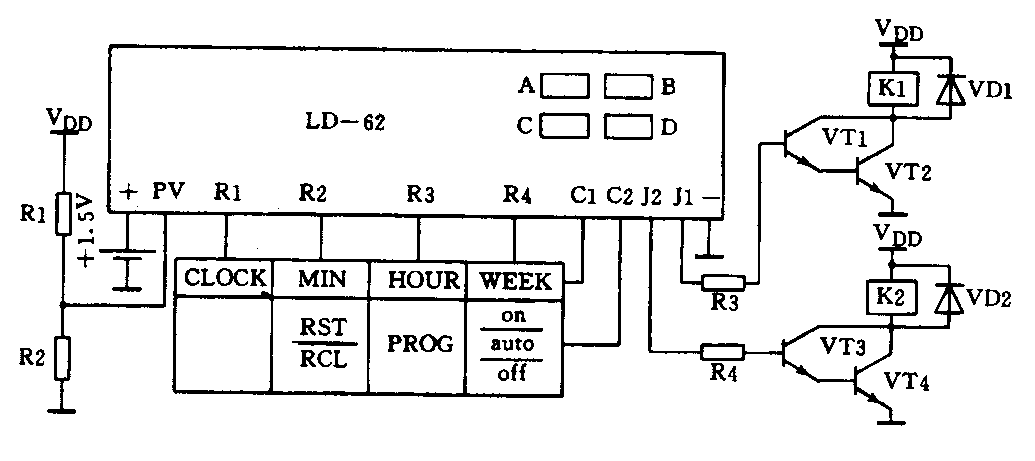

典型应用电路如附图所示。图中，R1、R2为分压电阻，从整机电源VDD上取得电压，分压后将其送到掉电检测端PV脚。当整机电源电压掉电时，该分压值也掉为零。模块中PV脚检测到掉电后，可降低模块的耗电量，以延长电池使用时间。经R1、R2分压后的电压应小于模块电源电压值，一般取1.3～1.5V。R2也可用两只串联的硅二极管代替，其正向压降约为1.4V左右。整机电源电压VDD值取决于继电器线圈电压。电阻R3、R4的值可取20kΩ～30kΩ。其它元器件无特殊要求。
小键盘中有7个基本按键，它们的作用是：CLOCK为时钟键，配合“WEEK、HOUR、MIN”键，可调校星期、小时、分钟；PROG为程序编组转换键，可以选择设定的组别及开关状态；ON／AUTO／OFF为输出状态选择键，处在ON时，一直接通，处在OFF时，一直断开，只有处在AUTO时，定时器才起自动定时控制作用；RST／RCL为取消／恢复键，可对某组时间设定进行取消或重新恢复作用。该模块的具本应用如下：
1．定时器工作模式
连接模块背面的B-D、C-D焊片，即组成定时器工作模式。在此模式下，可完成10组定时开关的设定，实现一周内循环1～140次定时接通电源和定时断开电源的控制。每组又可以设定为一周内每天动作都相同，或每天动作都不相同。J1为输出端，经三极管VT1、VT2驱动继电器K1；J2端悬空；PV端为掉电检测端。
2.打铃器工作模式
连接背面A－C、B－D焊片，即组成打铃器工作模式。在该模式下，可实现每天1～40次打铃控制。J1为打铃信号的输出端，J2端悬空，PV端为掉电检测端，最高口线电压低于1.5V。
3．时间继电器工作模式
连接背面的A-B、C－D焊片，即组成时间继电器工作模式。在该模式下，可带两路输出时间继电器，可实现瞬时启动、延时关闭或瞬间关闭、延时启动控制。二路输出可以分别动作，又可以同时动作。动作时间以秒为单位，可在1秒～99小时59分59秒范围内调节。在倒计时状态下，J1和J2均可作为输出端使用，PV端应作悬空处理。这种模式可以作为工矿企业、机床设备的时间继电器控制，也可用作各类竞赛活动的倒计时装置以及其他各类需要准确控制某一时间的场合。
此模块的供货信息请参见本期广告第2000－2-7页。（吴清荣 郑瑞玲）
