目前，I\(^{2}\)C总线技术在彩色电视机中得到广泛的应用。I2C总线是飞利浦公司发明的一种串行数据总线，挂在总线上的各集成电路或功能模块，通过一条串行数据线SDA和一条串行时钟线SCL，按照一定的通信协议进行寻址和数据的传输。使用I\(^{2}\)C总线控制技术的彩色电视机，其主控器（如微控制器）与被控器之间省掉了许多接口电路，减少了大量元器件和连线，从而简化了设计，实现了自动化调试（如：白平衡自动调整），提高了电视整机的可靠性和劳动生产率，降低了电视机的成本。从彩色电视机维修方面来看，采用I2C总线控制技术的电视机在维修模式下，有的已具有自检功能，可帮助维修人员确定故障的大致部位，提高了故障判断的准确性和快速性；在维修模式下，使用遥控器可对电视机进行维修后的参数调整，保证电视机工作在最佳状态。
长虹NC－6彩电机心是目前国内外使用I\(^{2}\)C总线控制技术比较全面的一种机心，由该机心组成的典型机型有G2966、G2967A、G2967B、G3898等。
长虹NC－6机心考虑到整机设计的兼容性，主控器QA01（微控制器TMP87CP38N）与被控电路连接时采用了4种总线格式。即：
●飞利浦公司的I\(^{2}\)C总线格式。挂在这种总线上的被控电路有：主高频调谐器H001（ENV59D2933）、副高频调谐器／副中频电路组件HY02（EC927L1）、小信号处理集成电路Q501（TA1222N）、TV／AV开关集成电路 QV01（TA1218N）、音频处理电路QG01（TA1216AN）、图像几何失真校正电路Q302（TA8859CP）、梳状滤波器电路QZ01（TC9090N）、主画面SECAM解码电路 QQ01（TA1229N）、画中画处理电路QY03（TC9083N）、副画面SECAM解码电路QY05（TA8765N）、输入／输出接口扩展电路QK24和QK04（JLC1562BC）。
●ITT公司的I\(^{2}\)C总线格式。挂在该总线上的被控电路是ITT公司开发的丽音解码／FM解调集成电路IC104（MSP3410-F7）。
●存储器专用I\(^{2}\)C总线格式。通过该总线，微控制器与存储器QA02（NM24C08EN）相连。
●三行总线格式。该总线格式是通过一根数据线DA、一根时钟线DK和一根片选线ST，使微控制器QA01与数字卡拉 OK电路 QK01（M65839SP）相连。
以上的连接关系如图1所示。通过I\(^{2}\)C总线，长虹NC-6机心可进入4种总线模式，即正常工作模式、维修模式（S模式）、调整模式（D模式）和生产调试模式（M模式）。以下全面介绍NC－6机心的维修模式（S模式）及其在维修工作中的应用。
一、NC－6机心维修模式（S模式）的进入或退出

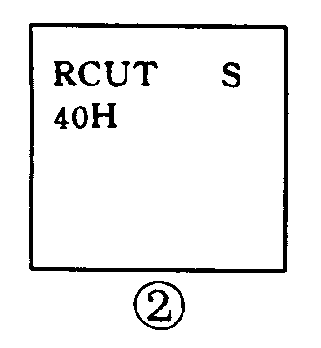

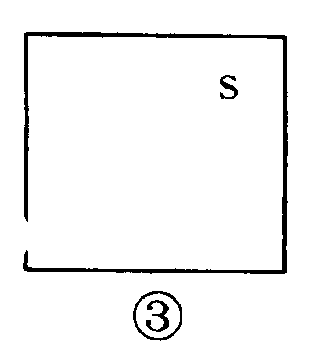

电视机在开机状态下，无论是在TV状态，还是AV状态，先按一次遥控器上的静音键，然后再次按下遥控器上的静音键不放，接着按下电视机本机键盘上的菜单键（MENU），则电视机屏幕右上角出现“S”字样，表明电视机进入了维修状态，屏幕显示如图2所示。若再单独按下本机键盘上的菜单键，则显示如图3的维修模式。之后就可进行以下的各种操作。
电视机进入维修模式后，只要按下遥控器上的待机／开机键（红色），即可退出维修状态，而进入正常工作状态，同时将调整后的各种数据存入存储器QA02。
二、维修模式下的数据调整方法

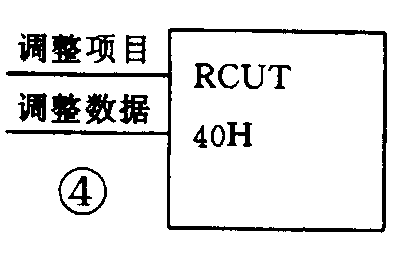

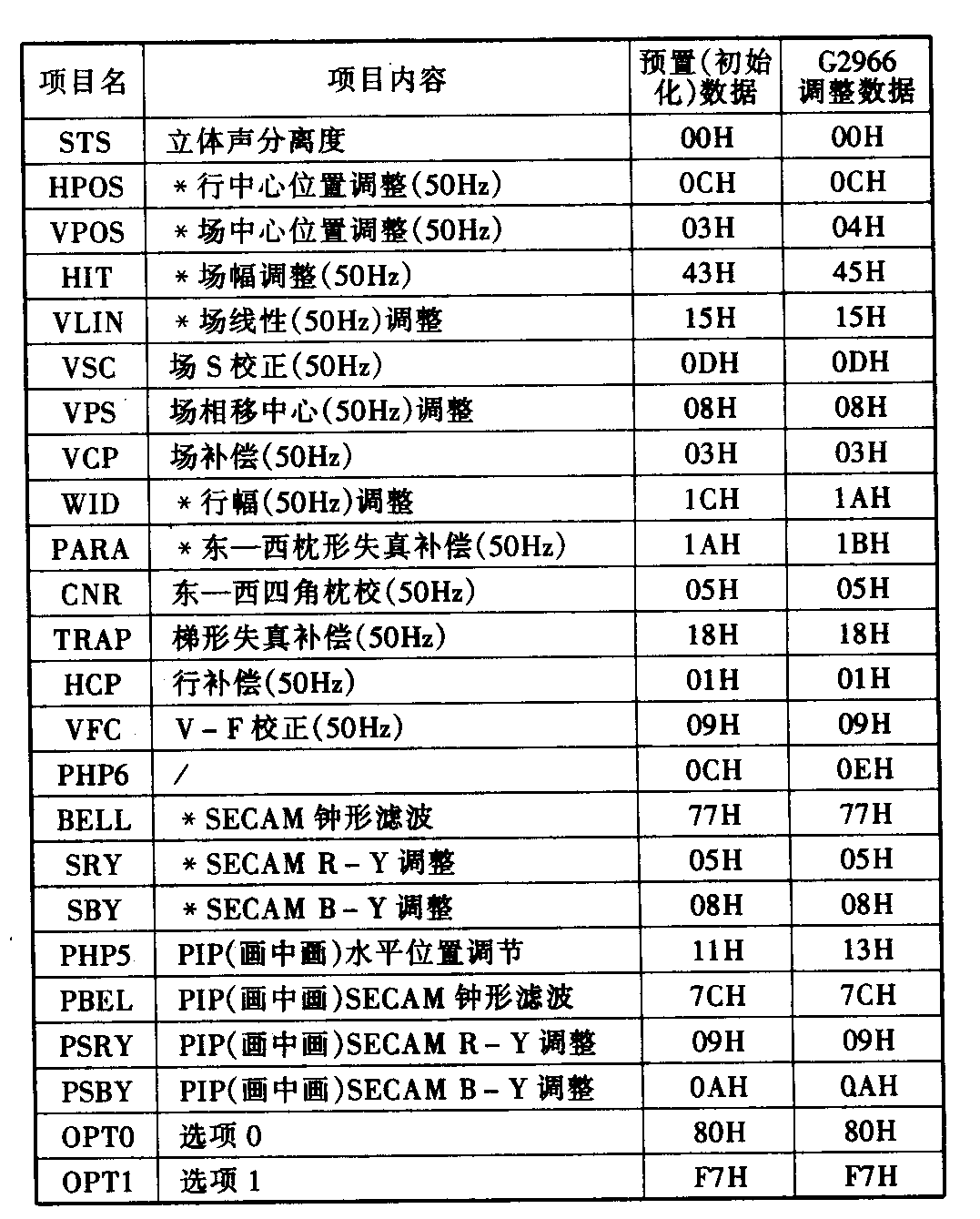

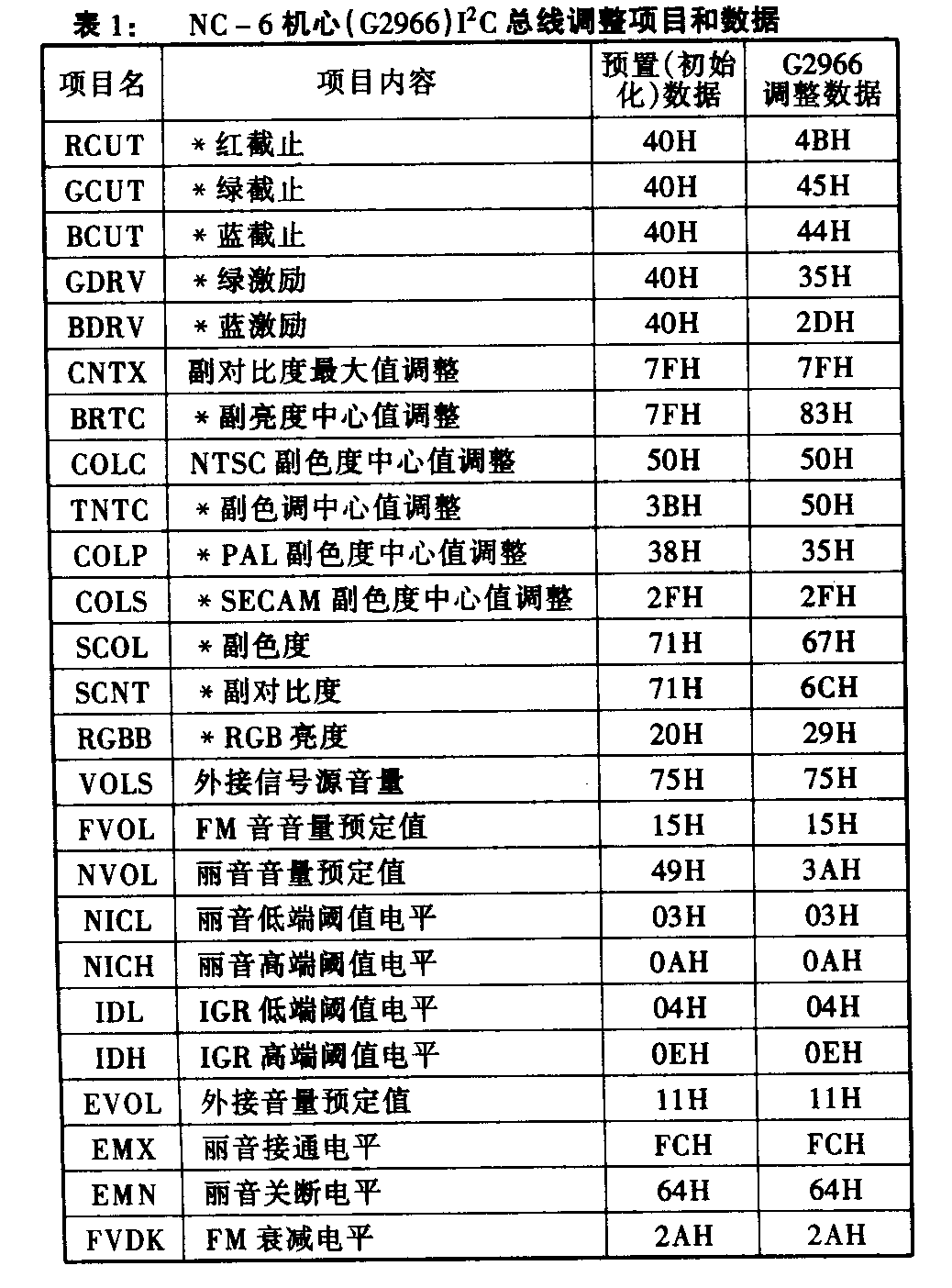

在图3所示的屏幕显示情况下，按下本机键盘上的菜单键（MENU），则进入图4所示的数据调整状态。这时可对电视机中的49项内容的数据进行检查和调整，调整的项目和数据如表1所示。
数据调整方法：
在图4所示状态下，每按一次节目号递增键▲或节目号递减键3则可按表1所列顺序向下或向上选择调整项目。项目选定后，按音量增加键+或音量减小键-，即可调整选定项目下的数据，数据的调整范围因调整项目的不同而不同，其最大范围为00～FF。
注意：
①除了更换存储器 QA02外，其它情况下一般不要进行初始化操作。
②维修中，如果更换存储器 QA02和小信号处理集成电路 Q501，应该对表1中带＊号的项目进行数据检查和相应的调整。
③NC－6机心的总线数据，不要随意乱调，特别是对非维修人员或不熟练的维修人员，更不能任意调整，否则将引起人为故障，电视机不能正常工作。
现举一个实例进一步说明：一台G2966彩电开机后，图像颜色偏蓝，频道切换时，发现只有3个台，而且无法调出小画面，菜单只有英文，不能变成中文。这台电视机是用于维修人员操作实习，使用前电视机工作正常，使用后出现上述故障，故怀疑这台电视机的总线数据被调乱，按其上述的方法进入维修模式并对其进行初始化处理后，电视机恢复正常。（未完待续）（刘亚光）
