松下NV-M10摄像机电源通/断带仓弹出控制电路

🏠 首页 《无线电》杂志 2000年 🔗 第2期 🔗 第18页 分类:晶体管电路及收音机 🔗 黄福森 🔗

松下NV-M10摄像机电源通/断和带仓弹出控制电路,主要由系统控制微处理器IC6002部分电路和晶体管Q6001、QR6002、QR6004、QR6014(A管)、QR6027以及电源通/断拨动开关SW6501、出盒按键开关SW6502、带仓下降开关S1503等组成,有关电路如附图所示。附表给出有关晶体管工作状态电压。现对该电路进行分析,以飨读者。

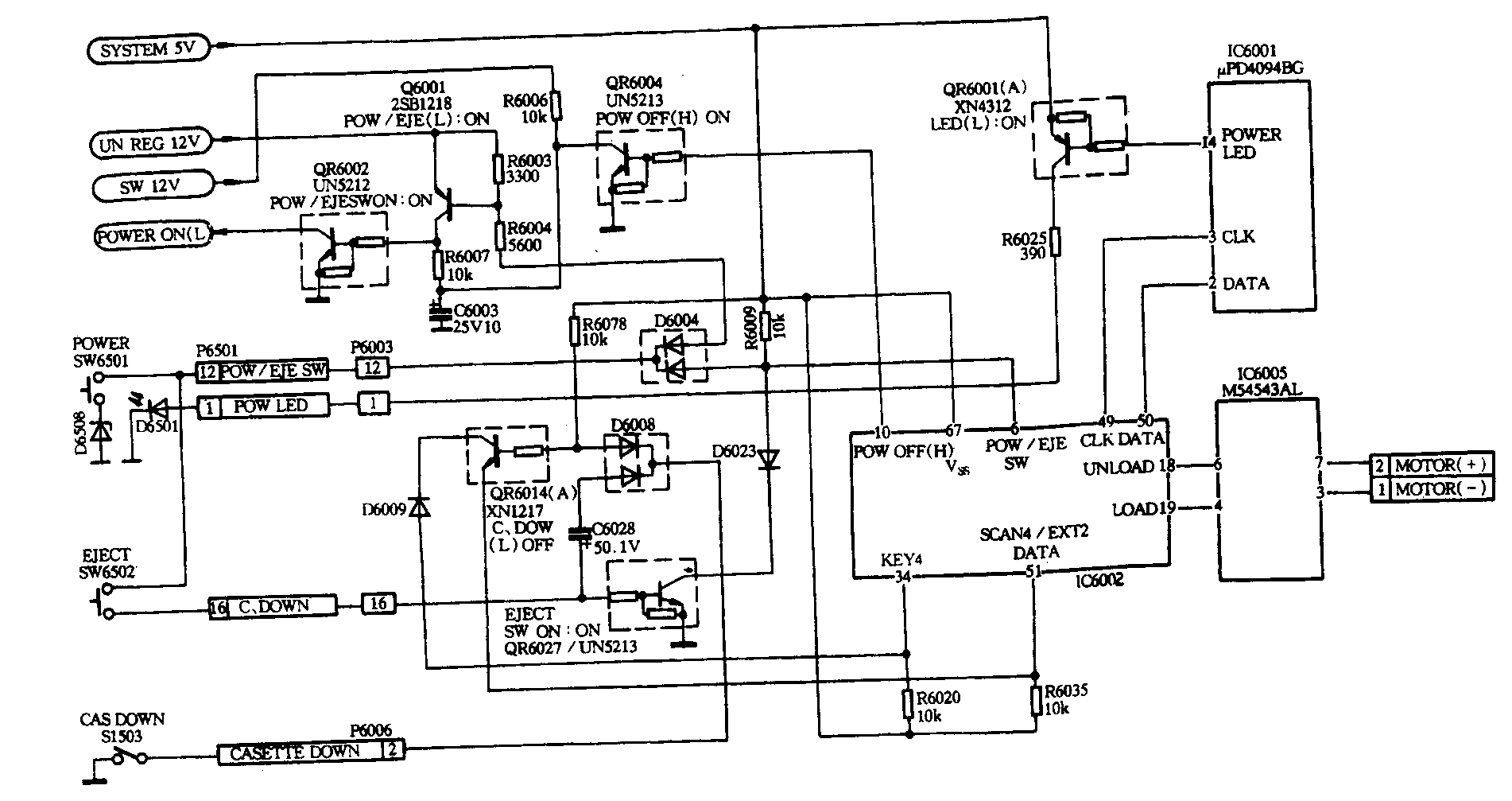

图1
图1 🔍原图 (1902×1007)

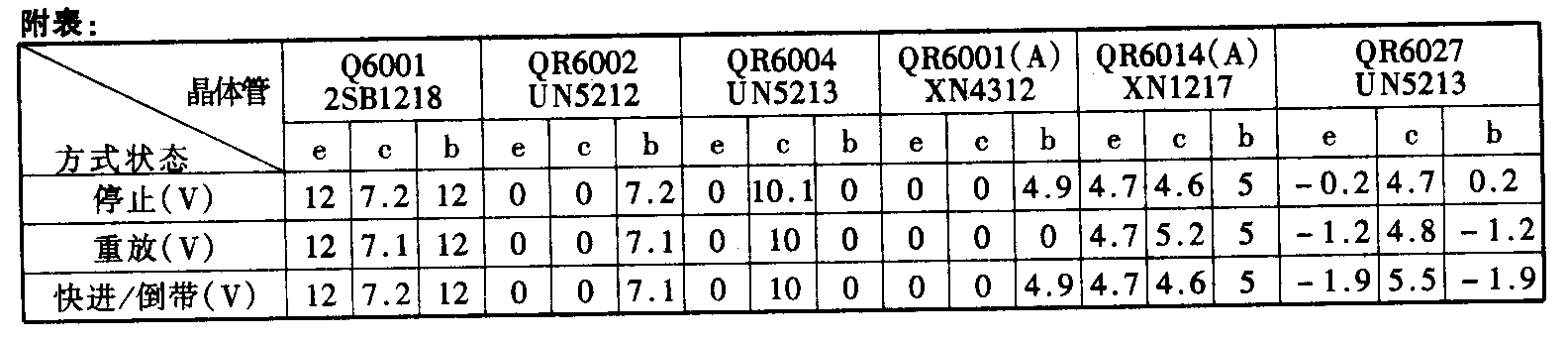

图2
图2 🔍原图 (1584×344)

一、电源通/断控制

插入电池或连接好交流适配器,电源输出 UNREG 12V直流电压,为系统控制电源接通开关管Q6001发射极和基极提供工作电压和偏置电压,在未接通电源开关时Q6001处于截止状态。

接通电源通/断开关SW6501瞬间,UNREG 12V电压经分压电阻R6003→R6004、Q6001基极→D6004(上管)→接插件P6003脚→P6501脚→SW6501→稳压二极管D6508→地,Q6001基极电压下降立即进入饱和导通状态,其集电极输出高电平加到QR6002基极,QR6002饱和导通,其集电极输出低电平送往开关电源电路,然后接通电源使其工作,开关电源工作后为整机提供各种电压输出。

开关电源输出 SYSTEM 5V电压加到系统控制微处理器IC60028(Vss),IC6002进入工作状态。SYSTEM5V电压经电阻B6009、LC6002⑥脚→D6004(下管)→接插件P6003脚→R6501脚→SW6501→稳压二极管D6508→地,IC6002⑥脚输入中电平,经微处理器内部电路识别后由⑩脚输出低电平控制信号加到 QR6004基极使其截止,SW 12V经电阻 R6006、R6007加到QR6002基极,这时松开手,电源通/断开关SW6501复位,Q6001立即截止,QR6002基极输入高电平信号转为由IC6002⑩脚输出的低电平信号控制,如果不再拨动电源通/断开关SW6502,这个状态就一直保持下去。

接通电源后,IC6002输出串行时钟信号和输出串行数据信号分别加到IC6001③、②脚,经内部信号处理后从输出POWER LED低电平指令加到 QR6001(A管)基极使其饱和导通,SYSTEM 5V电压经 QR6001(A管)→R6025→接插件P6003①脚→P6501①脚→电源指示灯D6501→地,电源指示灯亮。

如果要切断电源,只要重新拨动一下电源通/断开关SW6501,微处理器IC6002⑩脚输出高电平加到QR6004基极,QR6004立即饱和导通,其集电极输出低电平,从而使得 QR6002基极为低电平而处于截止状态,其集电极输出高电平送往开关电源电路切断电源输出,电源指示灯熄灭。

二、带仓弹出控制

插入带盒,压下带仓并锁定后,带仓下降,开关S1503接通, SYSTEM 5V电压经电阻R6078、QR6014基极→D6008(上管)→接插件P6006②脚→S1503→地,QR6014基极低电平处于截止状态,微处理器IC6002判断带仓已下降到位并锁定,这时按各操作键有效。

按出盒按键 SW6502, SYSTEM 5V电压经电阻R6009、IC6002⑥脚→D6004(下管)→接插件P6003脚→P6501。脚→出盒按键开关SW6502→接插件P6501脚→P6003脚→QR6027→地,IC6002⑥脚电位下降为低电平,微处理器识别出弹出带盒信号,然后由IC6002输出UNLOAD卸载指令加到IC6005⑥脚,③、⑦脚输出电机驱动电压弹出带盒。

带仓弹出时带仓下降开关S1503断开,SYSTEM 5V电压经电阻R6078加到QR6014(A管)基极,QR6014(A管)基极高电平处于饱和导通状态,IC6002输出键扫描脉冲信号通过D6009→QR6014(A管)送到IC60024,微处理器判断带仓处于弹出状态,这时按各操作键均不起作用。

三、未接通电源开关时,按出盒键弹出带仓控制过程

家用摄像机插入电池后无论是否接通电源开关,按出盒键带仓都能被正常弹出。在未接通电源开关时按出盒键弹出带仓,首先要保证按出盒键时在一定时间内接通电源。

由图可见,NV-M10型摄像机电源通/断开关SW6501和出盒按键开关SW6502上面一个触点采用并联接法来控制微处理器IC6002⑥脚电平输入,电源通/断开关下触点经稳压二极管D6508接地,出盒按键开关则通过QR6027导通接地,因此IC6002⑥脚(POWER/EJECT SW)在两种状态下输入电平是不同的,正常状态时⑥脚为高电平,接通电源通/断开关瞬间⑥脚为中电平,按出盒键瞬间⑥脚为低电平,微处理器内部电路则根据⑥脚输入电平高低识别机器工作在何种状态,然后发出控制指令。

插入电池,在电源开关未接通时,按出盒键SW6502,UNREG12V电压经分压电阻R6003→R6004、 Q6001基极→D6004上管→接插件P6003脚→P6501脚→出盒按键开关SW6502→接插件P6501脚→P6003脚→QR6027基极,QR6027饱和导通,Q6001基极低电平,QR6002饱和导通,其集电极输出低电平送往开关电源电路,开关电源工作后输出SYSTEM 5V电压为IC6002提供工作电压,同时,SYSTEM 5V电压还通过电阻R6009→D6023→QR6027→地,IC6002⑥脚低电平,微处理器发出带仓弹出指令。由于IC6002⑥脚输入低电平,松开出盒按键开关后,QR6002基极电位不能保持高电平,带仓弹出后电源被自动切断。(黄福森)
