本文介绍的简易电容测试仪，可以测量2μF以下电容器的容量，容量数值可以从电流表上直接读出。这个仪器设置了3个量移，电容量的读数是线性的，制作简单，使用方便。

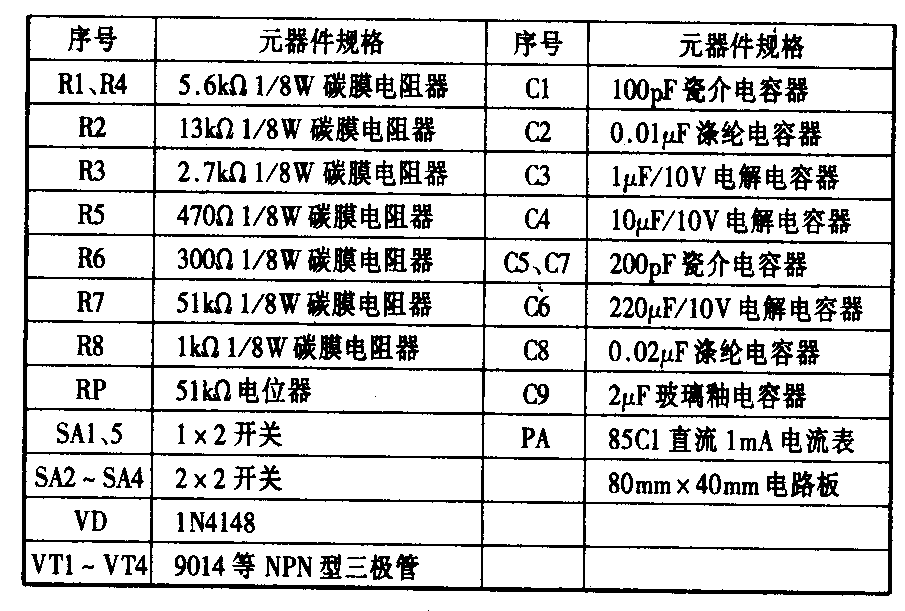

一、元器件的准备（见下表）
电容器C7、C8、C9为校准电容器，它们的容量要求准确而稳定，可用数字电容表测量选择。如果没有合适的容量，也可以用两三只大小不同的电容器并联而成。电容器C9不要用电解电容器，因为电解电容器的稳定性、准确度都不好。直流电流表PA的灵敏度不能低于1mA，如果选用100μA的电流表，那么电容测试仪的最小量程可以达到2pF，提高仪器的测量精度。
二、电路的制作

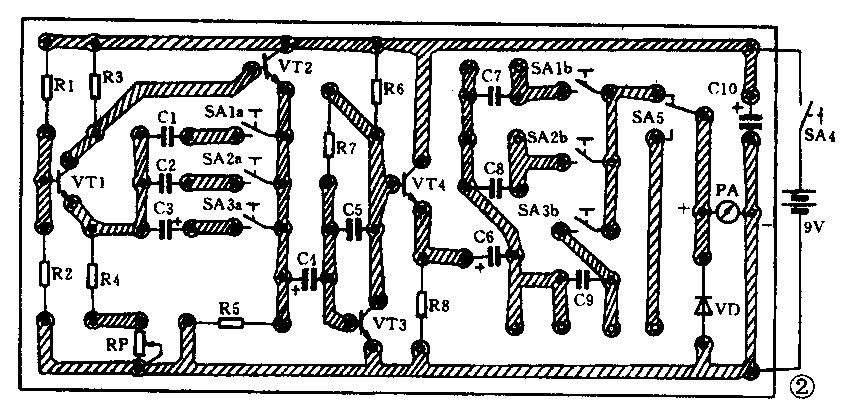

电容测试仪所用的电阻器、电容器、三极管、二极管都直接焊在电路板上。电位器、电流表及各种开关通过导线与电路板连接。电流表在连接时要注意它的正负极性。电路的开关较多，连线一定要仔细，开关SA1a和SA1b、SA2a和SA2b、SA3a和SA3b分别是2×2开关的两组接点。开关SA5是1×2开关，它的三个头都用上了，要注意此开关的中点连接一定要正确。

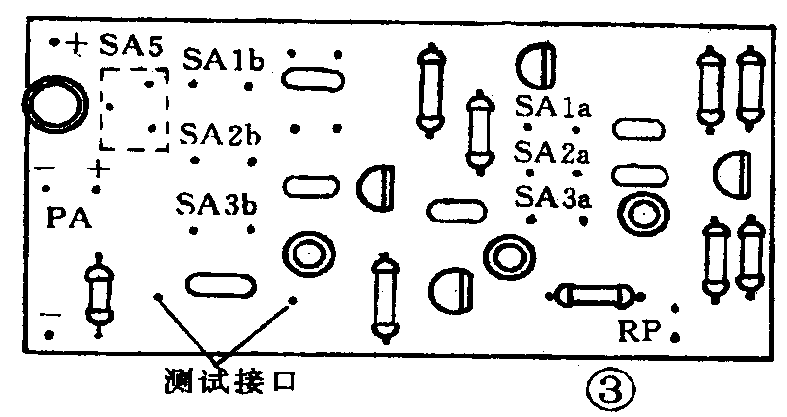

电路板上，校准电容器C7、C8、C9的旁边都预留了一对安装孔，为调试时增加并联电容器而准备的。电容器的测试端在电容器C6的负极与开关SA5的一端上。
电容测试仪的电源可用9V积层电池或6节五号电池。

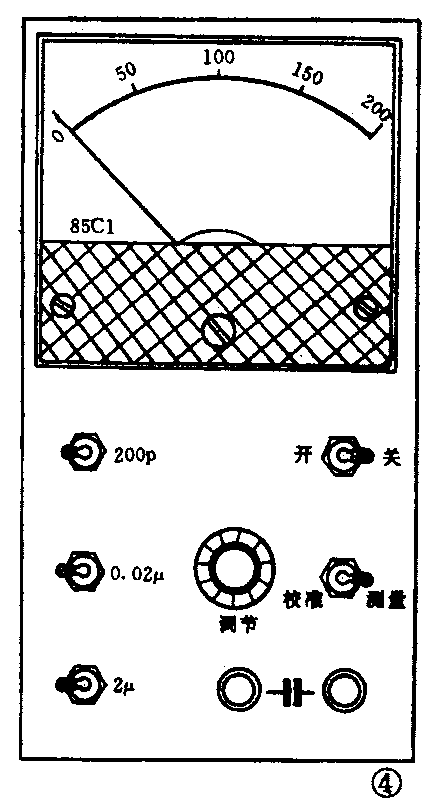

图4是电容测试仪的外观图，供参考。
三、调试与使用
调试时合上200pF挡开关SA1（SA2与SA3不要合上），并且把开关SA5拨到“校准”位置，旋转调节钮（即电位器RP）使电流表表针达到满刻度。如果旋转调节钮电流仍然过大，可增加电容器C1的容量，如果电流不能达到满刻度，可以减小电容器C1的容量。用同样的方法调节0.02μF挡和2μF挡，使电流表表针都能达到满刻度。
本电路使用的是量程为1mA的直流电流表，如果使用灵敏度较高的表头，可以降低电容器的测量量程，这时需要利用准确的电容器对电流表的表盘重新进行校准、刻画。
在使用时，打开电源开关，选择一个合适的量程，再将“校准/测量”开关拨到校准位置，利用调节钮进行校准，使表针达到满刻度。再将“校准／测量”开关拨到测量位置。把待测的电容器插到两个测试孔中进行测量。需要注意：量程选择开关SA1、SA2、SA3只能有一个打开，否则不能正确测量。有条件时可以使用三位两刀的波段开关或互锁的琴键开关。（孔庆程 周海）
