高中课本第二册（必修本）中光电效应这个实验，是用紫外线照射锌板来演示的，实际实验很难成功。原因是锌板在紫外线的照射下逸出了少量电子后，锌板上便有了一定的电势差。由于这个电势差的作用，空气中的自由电子被吸附到锌板上，锌板上正电荷过少，不足以使验电器指针张开。为此，我们设计制作了“光电效应演示器”。该仪器在光源和锌板之间加了一道带正电的铁网，这样逸出锌板的电子和空气中的自由电子便飞向铁网，可以使锌板带上足够多的正电荷。光电效应现象非常明显。
下面简要介绍一下该仪器的构造和使用：

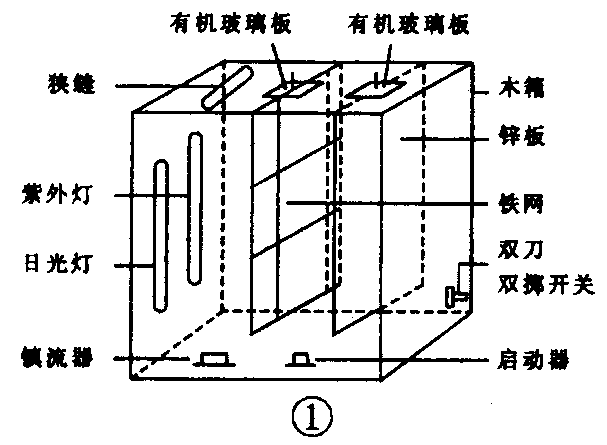

构造：见图1。
1．木箱 尺寸30cm×15cm×50cm，开口向前，左侧面是一扇活动门，可打开观察内部结构。
2．锌极 长35cm，宽10cm。
3．铁网 长35cm，宽10cm，与锌板平行，垂直悬挂在木箱内。
4．双刀双掷开关 用于控制日光灯和紫外灯。
5．启动器和镇流器。
6．日光灯和紫外灯并排固定在木箱后壁上。
7．狭缝 长10cm，宽1cm，可插入玻璃板，改变紫外光的强度，观察光电流与入射光强度的关系。
8．固定在木箱上的有机玻璃板（提高绝缘效果），上面装有接线柱，用于悬挂铁网和锌板。

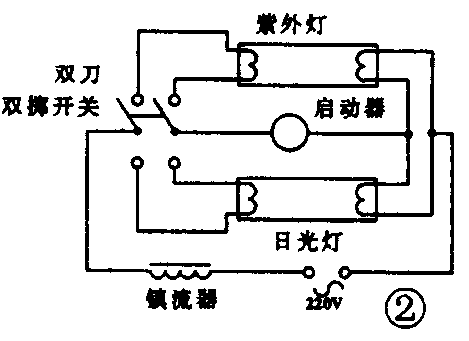

电路控制见图2。
演示：
1．用导线将验电器和锌板连接。
2．用起电机给铁网带上正电。
3．扳动双刀双掷开关，打开紫外灯，验电器指针张开，用毛皮摩擦过的橡胶棒接触验电器，张角变小，说明锌板带了正电，从而证明产生了光电效应现象。
4．关闭紫外灯，给验电器放电，开启日光灯，验电器指针不张开。说明要产生光电效应现象，入射光的频率必须达到极限频率。
5．关闭日光灯，再启动紫外灯，验电器指针又张开，从狭缝中插入一长60cm、宽9.5cm的玻璃板，发现指针张角变小，说明光电流的大小跟入射光强度有关。（鲁国政 卢照春）
