无触点微电脑定时器，可以按周或按天为一个循环周期，控制家用电器的开启和关闭。它可以在一个周期内对一路输出进行12次以下的定时开关控制，最短开关控制时间为1分钟，最长开关控制时间为168小时。可以保证断电后所设定的时间程序不会丢失。电源电压为220V，电流为2A，控制功率为440W（阻性）。它可用于控制家用电器、路灯、广告灯箱、农业设施及工业定时自动控制。

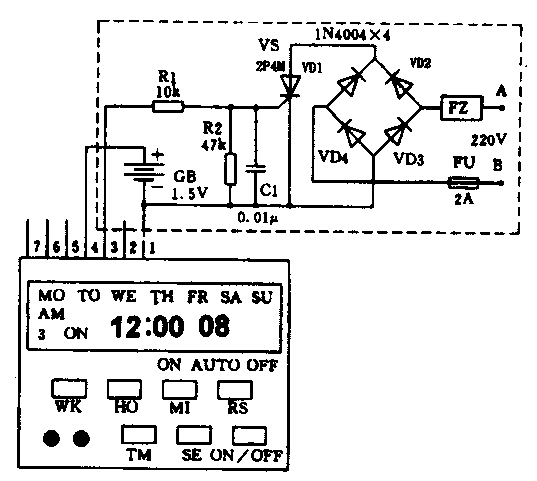

电路见附图所示。使用时首先设定好所要控制的负载开关时间及次数，然后将负载F2接到输出端子上，最后接通220V交流电源到输入端子。A、B当所设定的控制时间到达开启时间时，单片机控制输出端3端输出高电平触发信号，经电阻R1加到晶闸管VS的控制极，VS被触发导通。当输入的交流电压A端为正时，桥式整流电路中二极管VD2、VD4导通，将有电流由A端经负载、VD2、VS、VD4流回B端；当输入交流电压B端为正时，二极管VD1、VD3导通，电流由B端经VD1、VS、VD3、负载流回A端。当控制输出端3端为低电平时，VS无触发信号，此时，当正弦交流电压在VS阳极上过零时，VS即自行关断。利用上述方法即可实现对负载的无触点控制。图中C1为抗干扰电容。（郭威 李星）
