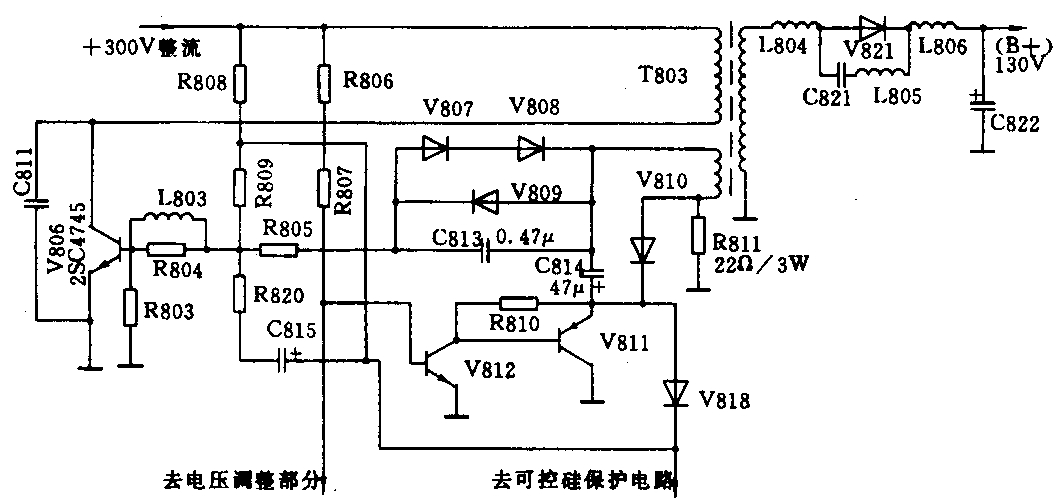

C2592AE25英寸彩电是长虹集团近年来新开发的机种，属于飞利浦TDA8362／8361单片机心。其开关电源采用调频调宽自激励型电路（见下图），开关管V806为2SC4745（实际采用2SC4706）。该机送修时保险丝已熔断、开关管已击穿。询问用户称此前已换过几只开关管，使用时间不长均被击穿。显然前面的修理者并未找到真正的病源。于是换上新开关管与保险丝，为排除行电路故障导致电源电路失常，将行负载断开，接上60W灯泡作假负载，用万用表监测B+电压（标称值为130V），发觉开机瞬间表针指至150V然后回到125V并保持稳定。断开假负载，将行电路复原，电路正常工作。数小时后，机器发出强烈的“吱吱”声，表针猛增打至170V，尚未来得及关机，“啪吱”一声，开关管已被击穿。关机，手摸开关管温度并不高，说明是电压击穿。遍查开关电源所有元件，均未发现异常。无奈，再次换上新管，甩开行电路，只接假负载，开机数小时后又是“啪吱”一声，开关管又被击穿。显然，故障原因与行电路无关，仍在电源电路本身。检修至此，未免令人迷茫。定心一想，故障均发生在开机数小时后，说明引发故障的元件是“热态发作”，而热稳定性最差的一般是电解电容，又故障发作时电压升高，说明开关管导通时间变长。结合二者，故障元件极可能是脉宽调制部分的电解电容。据此“重点出击”，着重复查C814和C815（均47μ／50V），将它们拆下，用数字表电容挡分别测其冷、热态电容值。结果发现C814有异常，冷态时电容值正常，用电烙铁靠近加热十几秒，电容值竟降到11μF。仔细察看C814在印板上的位置，正好位于大功率电阻R811（3W、22Ω）附近，难免“烘烤”之灾，再参看电路，结果昭然若揭。由于C814受热容量降至十几μF时，负反馈量减小至一定值，开关管导通程度猛增，电压迅速升高，最终导致开关管烧毁。将C814换上新品，并移至远离热源处，恢复行电路，连续开机十几个小时，B+电压均稳定在130V不变，又经一周试用，机器均保持正常。（周永海）
