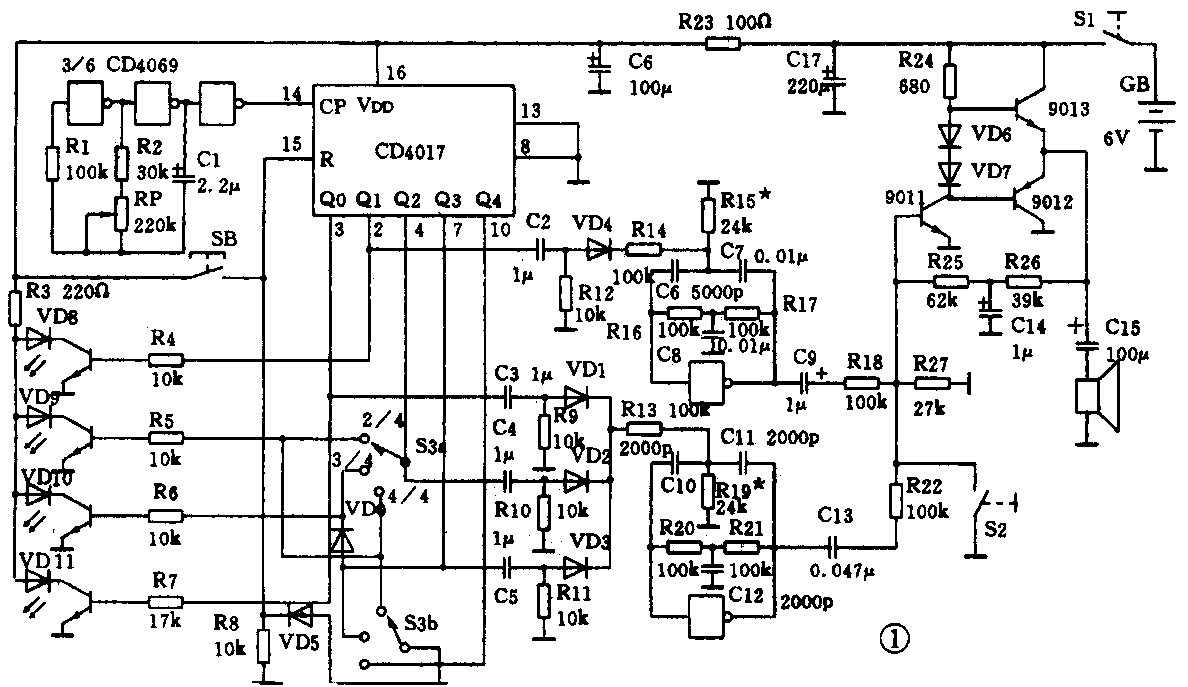

学钢琴、小提琴，或者其它任何一种乐器，首先应保证节奏的准确。初学者尚不具备很好的乐感，必须借助于节拍器来当个“贴身指挥”。但机械式节拍器价格不菲，自制一个电子节拍器不仅价廉，而且新颖、多功能，何乐而不为？图1是笔者设计的一种电子节拍器线路，这个电子节拍器由拍点振荡器、拍型发生器、击拍声发生器、发光指示器及功率放大器等几个部分构成，下面分别叙述。
1．拍点振荡器
它是由一个六非门CD4069的三个非门和阻容元件构成的多谐振荡器，其振荡频率决定于（R2＋RP）·C1的值，应该把它调节到0.7Hz左右，然后可以用电位器RP在一个宽阔的频率范围内调节，以满足音乐上从40拍／分到140拍／分的需要。
2．拍型发生器
这是本电路的核心部分，用一块十进制计数器集成电路CD4017来实现。节拍脉冲发生器（即拍点振荡器）输出的脉冲加在4017的输入端CP上，4017就开始工作。按下复位按钮SB，使4017的复位端R得到一个高电位，此时它的输出端Q0将变为高电位。然后放开SB，此后它的输出端上的高电位就由Q1开始，并依次转移到Q2……Q4。设计中安排了3种最常用到的拍型，即2／4、3／4和4／4。现在先假定把拍型转换开关S3拨在2／4的位置，这样当按了SB并放开后，第一个变为高电位的是Q1，它所引起的结果是：①把发光二极管VD8点亮；②经过由C2和R12组成的微分电路把这个高电位的前沿变为一个尖脉冲，经二极管VD4和R14去触发上面一路击拍声发生器电路（在下面说明），使其发生一个类似中音木鱼的声响，并经由C9和R18送到功率放大器，使扬声器发出“乓”的一声，完成了第一拍声响。
接下来，当拍点振荡器的第二个脉冲送到4017的CP脚时，它的输出端的高电位从Q1转移到Q2。此时从Q2上来的高电位经过VD5加到4017的复位端，令其再从头开始工作，于是Q0变为高电位。类似的分析可以知道，此时Q0上的高电位将使发光二极管VD11点亮，同时使第二个击拍声发生器发出一个类似高音木鱼的声响“哒…”，完成了第二拍的发音。
以后的过程就是不断重复这两个声音和与之相对应的两个发光管VD8和VD11的点亮，“乓—哒—乓—哒—”的2／4拍型就能连续不断地运行下去。
现在把拍型转换开关S3拨到3／4位置。类似的分析可以知道，此时在按了复位按钮SB后，拍点脉冲将使Q1、Q2和Q3依次变为高电位，并依次点亮VD8和VD9并使击拍声发生器发出“乓—哒—”两声。当Q3变为高电位时请注意：它又会使4017复位，于是Q0变为高电位，VD11发光，Q0的高电位同时经C3和R9组成的微分电路变为一个触发脉冲，令第二个击拍声发生器发出一个“哒”的声响，完成了第三拍的发音。
整个过程周而复始，就产生了“乓—哒—哒—，乓—哒—哒—”的3／4拍型效果。
关于4／4拍型如何完成，读者可自行分析。
3．击拍声发生器
这是一个由双T网络和一个非门实现的它激式音频振荡器。图1所示的双T网络由两个T形网络并联而成：一个是由两个电阻R16、R17和一个电容C8构成的低通滤波网络，另一个是由两个电容C6、C7和一个电阻R15构成的高通滤波网络。把它们并联在一起形成了一个“带阻滤波器”，阻止某一特定频率通过。可是，现在我们是把它接在一个非门的输入端和输出端之间的，这里的非门起着一个反相放大器的作用，因此那个双T网络就起到了另一个特殊的作用：对所有频率引入深度的负反馈，唯独不反馈被它所阻止通过的那个频率，其结果是将这个特殊的放大器电路变成了一个“高Q值的带通滤波器”。它的Q值是如此之高，以致于受不得一点骚扰（它激），因此当有一个脉冲加到它的某一个结点（在本图中是加在两个电容之间）时，电路就会产生一个声频振荡。不过这个振荡不能持续不断，它会很快衰减下来，于是我们就听到了像是打鼓或敲木鱼的声音（视电路参数的大小而定）。
4．发光指示器和功率放大器

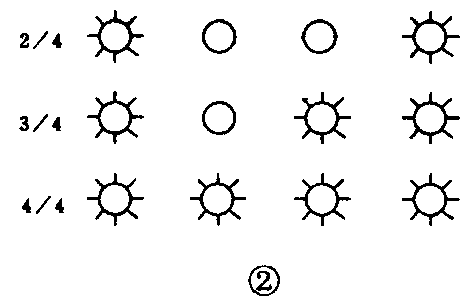

这部分电路很简单，需要说明的是：①使用光指示可以帮助您识别当前使用的拍型；②假如您要对自己的演奏进行录音，可以用开关S2把节拍器的声音关掉，只要注视着这4个发光二极管的发光状态，就同样可以按其“指挥”的速度进行演奏。还要说明的是，这4个发光管位置安排可是笔者的特别用心，它不像一般节拍器中当2／4拍型时是前两个灯轮流发光，而是第一个和第四个轮流发光，这样您就是站在远处，也能清楚地看到它的光指示效果（因为它们之间的距离最大）。在使用3／4拍型时，安排的对应发光管是VD8、VD10、VD11，这样的分配方式使您很容易判别出3／4拍型的强拍VD8和两个弱拍VD10和VD11，因为它们中间隔了一个不发光的VD9。各种拍型的光指示状态见图2。(田进勤)
