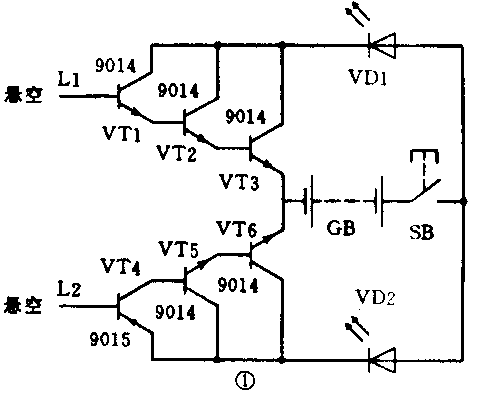

笔者自制了一个电子验电器,克服了书本中金属箔验电器不能具体判断出物体带电种类的缺点。激发了学生学习电学的兴趣,拓宽了学生的知识面。如图1所示,6只三极管分两组复合,等效于两只高放大倍数的NPN和PNP型管,VD1和VD2为两只高亮度发光二极管,SB为按钮开关,GB为6V叠层电池。

图1
图1 🔍原图 (481×396)

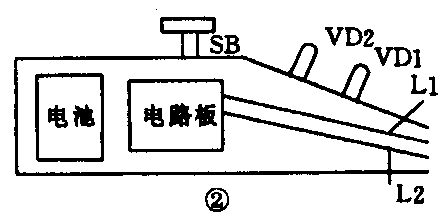

具体装配见图2,外壳用煤气点火器外壳改制,L1、L2是两根分别和VT1、VT4基极相连且并排放置的导线,外套绝缘套管相绝缘,用它构成验电器的测电极;在外壳开孔固定VD1和VD2,开关用原外壳上的按钮开关。使用时,按下开关,并把测电极不断移近被检测物体,如物体带正电荷,VT1、VT4基极感应电位不断升高,VT1、VT2、VT3相继导通,VD1发光显示物体带正电,而此时VT4、VT5、VT6仍截止,因而VD2不发光;如物体带负电荷,则VT1、VT4基极电位不断降低,VT4、VT5、VT6相继导通,VD2发光,显示物体带负电,而此时VT1、VT2、VT3截止,VD1不发光;如物体不带电,则两组管子都截止,两只发光管均不发光。 (徐如)

图2
图2 🔍原图 (443×223)
