面包板是为实验电路而设计的，有引脚的元器件及双列直插式（DIP）集成电路可直接插入其中，加上一些连接线方便地组成实验电路，无需焊接，实验时更换元器件尤为方便、快捷，是实验电路、设计电路较理想的工具。由于元器件插入试验板像插入面包一样，所以目前常称它为“面包板”。

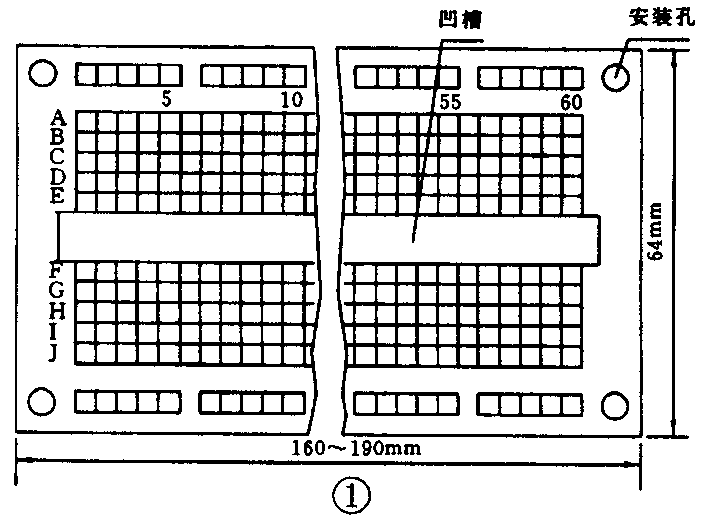

面包板外形如图1所示，长160～190mm，宽46mm左右。板的中间有一个凹槽，其两边各有5排孔（A～E及F～J），每排孔数与长度有关，约50～60多个。在5排孔的外边各有一排孔（它常用作电源正极及负极的插孔）。每一列相连的5个孔内部已连接在一起，但列与列之间的孔是绝缘的。

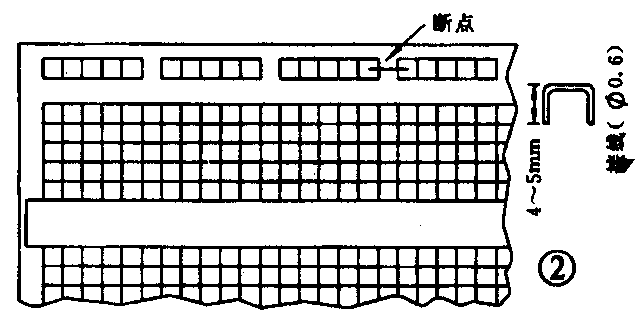

最外边的一排孔，其中有不连接的断点，以适于不同电源电压使用。若仅用一种电源时，可将断点用接线连起来，如图2所示。采用大头针插入相应的孔，用万用表电阻挡R×1kΩ测断点（断点有好几个）。
最后采用不同颜色的硬接线来搭电路，如红色硬接线用于连接正电源，黑色硬接线用于连接地线等。连接的硬接线长度要合适（可参看图4）。电容或电阻的引脚可以不剪短（或适当剪短一些），以利于以后的实验电路用。插入引脚若有困难时，可用尖咀钳或镊子夹住引脚插入。

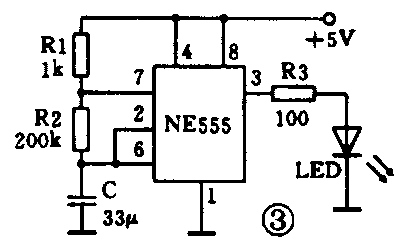

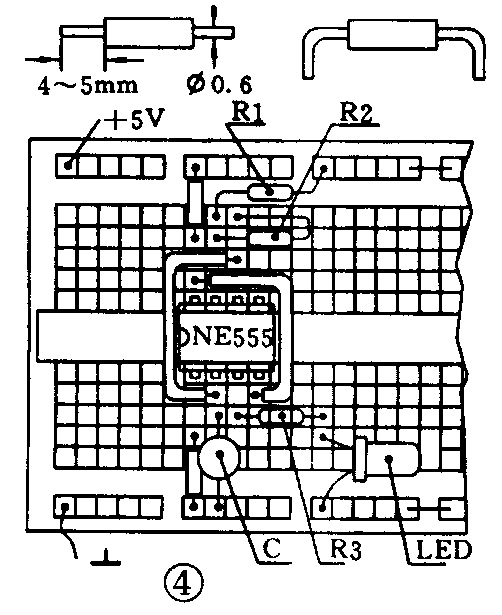

图3是一个振荡器电路，图4是在面包板上搭的电路。先插入NE555，然后可按NE555的引脚一一连接其它元器件或连接线，连接完毕后要认真检查一下有无插错处（特别是电源部分），如果接线正确无误，则通上5V电源，LED会闪亮。 (方波)
