了解了常用CMOS数字集成电路的逻辑功能和基本应用方法后，在实际应用、操作、设计、制作过程中，还必须注意以下几个问题。
一、弄清数字集成电路的基本特性和逻辑关系
CMOS数字集成电路产品的外型基本相同，但它们的内部结构、引脚功能却各不相同，在使用前如果没有弄清楚所用集成块的逻辑关系和引脚功能，就可能损坏集成块。特别需要指出的是有的集成块虽然型号只是一字之差，但逻辑功能完全不同，例如，CC4001是二输入端四或非门，而CC4011是二输入端四与非门，如果将CC4001与CC4011互换，将不能实现其功能。在学习数字电路时，必须配备一本《CMOS集成电路手册》，以便查找。
二、先在面包实验板上作实验。
初学数字电路时，最好先在面包实验板上做实验，图1是面包实验板正面图，实验板内部连接方式为：（1）A～E：垂直方向相通连，水平方向不通连；（2）F～J：垂直方向相通连，水平方向不通连；（3）A～E与F～J两组之间互不通连；（4）X组与Y组水平方向相通连，两组之间互不通连。在使用时，我们可以将元件接插在插孔中，用硬接线连接各元件。

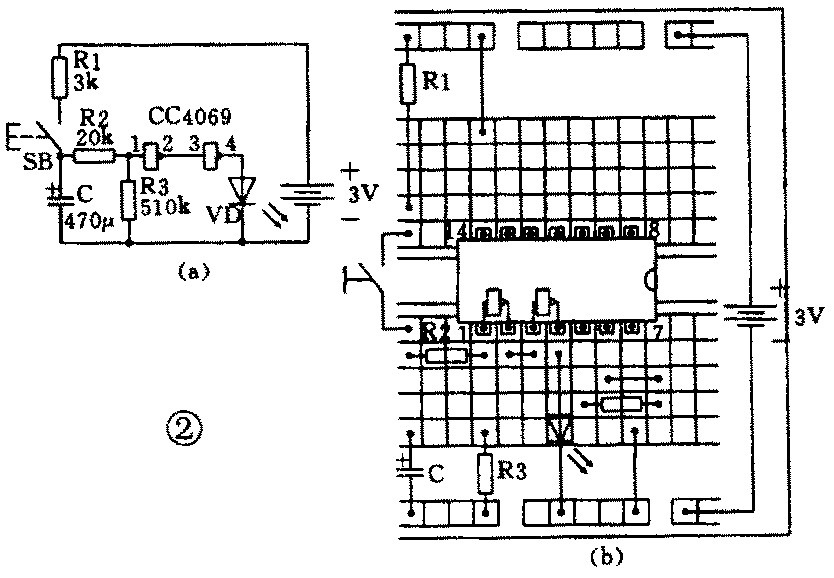

应用1：图2a将采用CMOS数字集成电路CC4069组成的延时路灯电路。在做实验时，先将集成块插入实验面包板中，再根据引脚功能图，用硬接线连接引脚与元件，图2b为整机连接图。按SB时，VD点亮，延时片刻后熄灭，改变C的电容量即可改变延时时间。

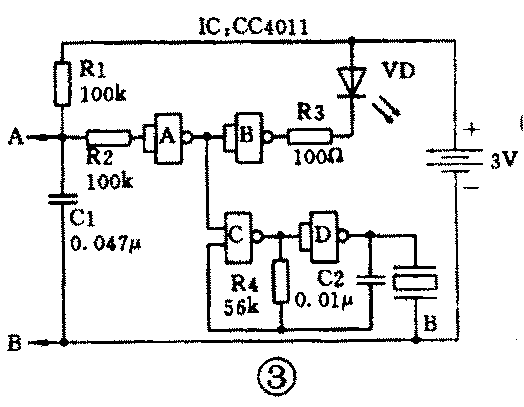

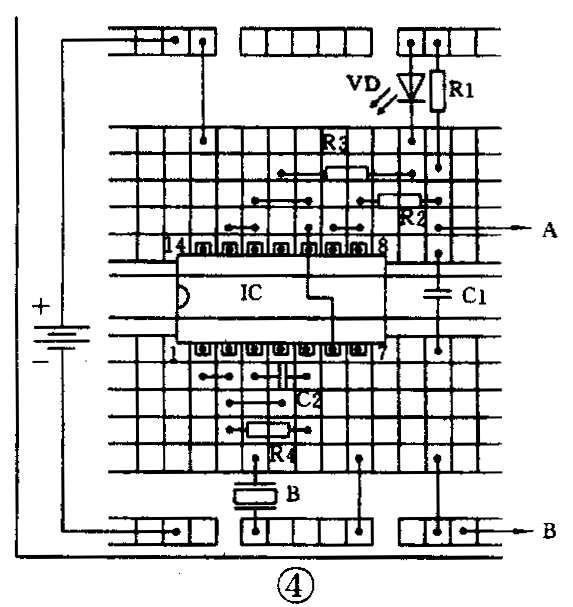

应用2：图3是由CMOS数字集成电路CC4011组成的水位报知器，图4为整机连接图。A、B是两个探头，当A、B接触到水时，VD亮、B响，反之无反应。
利用面包实验板做实验需要注意以下几点：
（1）元件的引脚必须平直，如果不平直用尖咀钳将其钳平，再用尖咀钳钳住引脚插入孔中。（2）采用直径0.5mm左右的硬接线，用于电子元器件相互之间的连接。使用时可根据实验板上孔与孔之间的距离，将导线做成“7型跨接在两点之间。（3）元件应在板上排列整齐，否则很容易引起短路。（4）通电前，必须仔细检查是否接插正确。
三、合理设计印制线路板

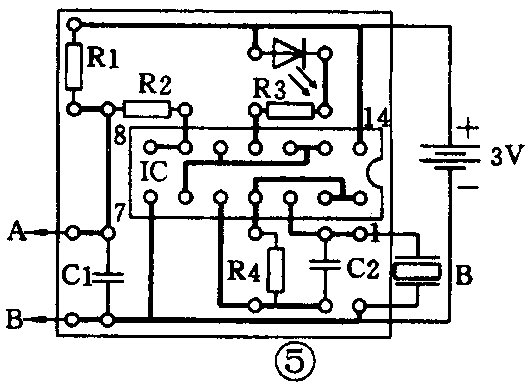

用CMOS集成电路进行电子制作时，最好先在实验板上做实验，在成功的基础上，可以自己设计印制线路进行整机组装。在制作印制板时，先将集成块翻转，将各引脚画在图纸上，根据引脚功能逐步扩至各元件，碰到交叉线时先将它画远些，再逐步修改，直至最合理。图5为水位报知器的印制线路图。
四、精心制作印制线路板
印制线路图设计完成后，将印制图按制作板的大小用油漆1：1画在铜箔板上，待油漆干后，用小刀修饰印制板描绘的油漆，修饰整齐后再用三氯化铁溶液进行腐蚀，约15分钟左右，没有油漆描过的铜箔将被腐蚀掉，用清水冲洗干净后抹干，再用细砂纸将油漆轻轻磨去，用冲锥或铁钉将要钻洞的地方冲击一下，留一印记，用台钻钻约1mm的小洞。集成块的引脚钻洞需特别注意，要整齐，否则集成块将装不进去。最后在铜箔板上涂上一层松香水，印制板即制作完成。
五、耐心焊接
将需要安装焊接的元件准备好，检查后，按照印制板所排列的元件位置，将元件焊接上去。焊接过程中需要注意，烙铁的功率不要过大，一般20W～35W为宜。在焊接集成块前再检查一下集成块是否放置正确，引脚位置有无装反。焊接集成块引脚时锡不要过多，以免引起短路。 (程国阳)
