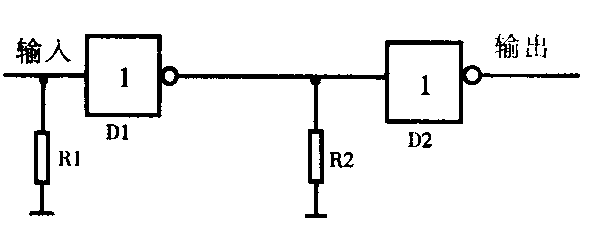

报警装置在探测器与监视传感器之间实现有线传输时，为防止由于人为地开路（剪断）或短路（接地）传输线，使报警系统不能正常工作，同时兼顾到正常报警信号不受电路的影响，本文提出了一种结构非常简单，但又能同时检测开路、短路及正常报警的数字传输电路。如图1所示，1、2为传输非门（TTL），R1、R2为接地电阻（＜2k），发送端与接收端共地。
该电路利用TTL门的输出特性，当输出电阻R1、R2较小时，相当于接地，输出高电平。当外加高电平时，由于TTL门输入电阻远大于R1、R2，电流基本上从接地电阻流过，电压损失较小，仍可认为是高电平，TTL非门输出为低电平。假设报警信号为高电平，电路的工作原理说明如下：
1．正常情况下，R1相当于接地，非门1输出高电平，非门2接收高电平，输出低电平。
2．当有报警信号输入（高电平），非门1输出为低电平，非门2接收低电平，输出高电平。
3．当传输线开路时，接收端非门2无外加电压，R2相当于接地，输出高电平。
4．当传输线短路时，接收端R2电阻被短路，相当于接地，输出高电平。
因此，只有在正常情况下，输出端为低电平，其余均为高电平，这样就实现了对各种异常情况的检测。当报警信号为低电平，可在输出端加一个非门，使之反相。为了实现电平的可比较性，该电路发送端与接收端共地，故信号的单向传输需采用双线。双向传输可由4个非门，4个接地电阻和3线传输实现。
在R1、R2的选取上，为减少功耗，R1、R2应尽可能大，但为实现“接地”特性，R1、R2应尽可能地小（一般不大于2k），根据应用中的实际经验，R1、R2应取1k左右为宜。 (徐欣)
