本文介绍的新型密码控制器，其特点是存入的密码在控制器掉电后仍可长年保存，外围电路简单，密码可在1～12位数之间任意确定，不重复密码组合量达10\(^{12}\)组，被广泛应用于现代保安、防盗门、保险箱等许多需要防范及保密场合。
这种不怕掉电的新型密码控制器，型号为9903B，外形见图1，面板设有如电话按键的数码操纵纽和字符，上部左右角是按键操作提示发音孔，用以提示键入的数码是否有效，并具有绿灯开锁以及红灯报警指示，可以即时确认控制器工作状态。

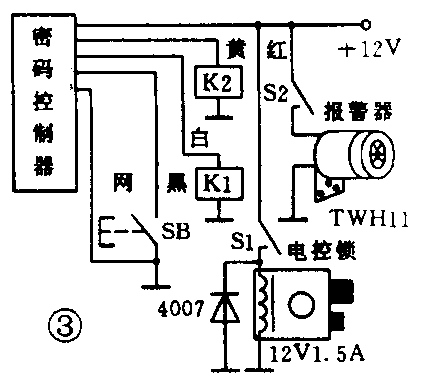

控制器内部电路见图2，它采用了新型密码控制IC9903及24C01，长期持续工作稳定性好、外部接口电路简单，用户只需配接两只400Ω、12V的继电器，即可控制电控锁头以及报警扬声器的开启或关断。其外部典型应用电路见图3。
初次使用该控制器，先按下外部存储开关SA不放，接着从键盘上输入任意1～12位数字密码（可同码），输入完毕按“*”键确定，最后松开存储开关SA，则输入密码已存入电路并锁定。开锁时，正确输入密码后按“#”号键确定，绿色指示灯亮，同时白线输出1.5s开锁驱动信号，使继电器“K1”接通电控锁开锁。当键入错码按“＃”号进行开锁时，系统仅允许两次无效操作，即第一及第二次按键音“嘀”二声作无效提示，当第三次错码开锁时，控制器红色报警指示灯亮，同时黄线输出约45s报警驱动信号，使“K2”接通外部超响度报警器发出45s超强音报警声。报警状态下若能立即输入正确密码进行开锁，可终止报警而进入开锁状态。
注意事项：
1．控制器本身耗电较小，守候状态下静态电流小于5mA，但电控锁与控制器共用12V直流电源时，由于电控锁工作电流达1.5～3A（视电控锁功耗而定），因此，电源应使用12V／4Ah以上蓄电池或相同容量的稳压电源供电。
2．控制器白／黄输出线的驱动电流为0.1A，因此配用的12V继电器线圈直流电阻应大于300Ω，以免过载。
3．需更改密码时，参照初次使用方法进行操作，即可擦除以前密码而存入新的密码。 (蔡凡弟)
