精密智能压力传感器PPT-1

由于内部有微处理器，对传感器进行数字补偿，提高了传感器的精度。在-40℃～＋80℃温度范围内，其精度可达±0.05％；具有RS232输出，可直接与PC机串行口接口；同时还具有0～5V模拟输出（或根据需要进行调整）；还有一些供用户选择的功能，如能在量程范围内自行设定零点及满量程值（见后面具体实例）；可根据需要更换压力单位；可设定阈值压力，到达阈值或超过该压力时输出报警信号等。

由于它具有高精度及多功能的优良性能，除用于工业生产的过程控制外，还用作各种设备的测试标准。如发动机测试标准、飞机制造厂压力设备测试标准或标定仪器、气象仪器（气压计与雨量计、高度计等）、航空仪表及医疗设备及环境监测等。

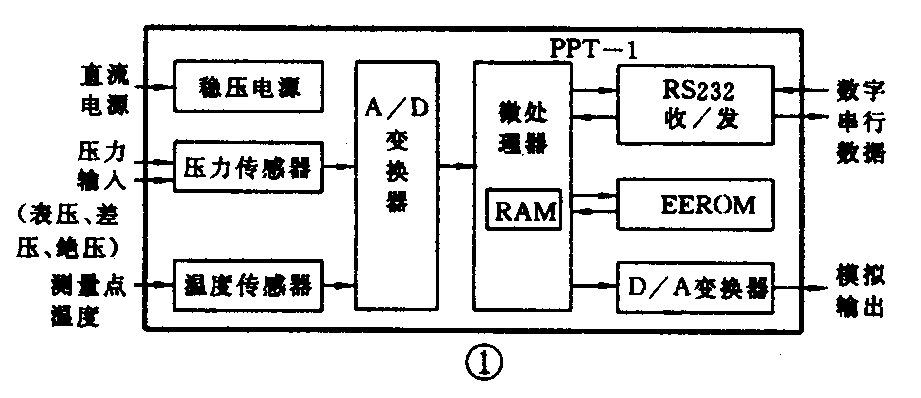

PPT-1的结构框图见图1。它由压力传感器、温度传感器（主要作温度补偿，也可输出测量压力点的气体或液体温度信号）、A/D变换器、微处理器、EEPROM、D／A变换器、RS232收发通信口及稳压电源等组成。

通过仿真软件及RS232口，可以与PC机直接通信，12位D／A变换也无需通过计算机。通过RS232口，用户可选择下列功能：可任选13种压力单位（内部自动进行换算）；可设定零点及满量程的压力值（在量程范围内）；采样速率可选（从120点／秒到1点／51分）；波特率为1200～2880bps；可读取被测压力介质的温度值（测温精度±0.5℃）；串行RS232总线环路最多可挂接89个传感器和9个传感器组。

该压力传感器可测表压（0～7kPa到0～3450kPa）；差压(－7kPa～7kPa到-3450kPa～3450kPa）；绝压（0～100kPa到0～3450kPa），但只能测量非腐蚀性介质。

该压力传感器数字精度为±0.05％（全量程），模拟输出精度为±0.06％（全量程）。电源电压为5.5～30V，工作电流为11～25mA。

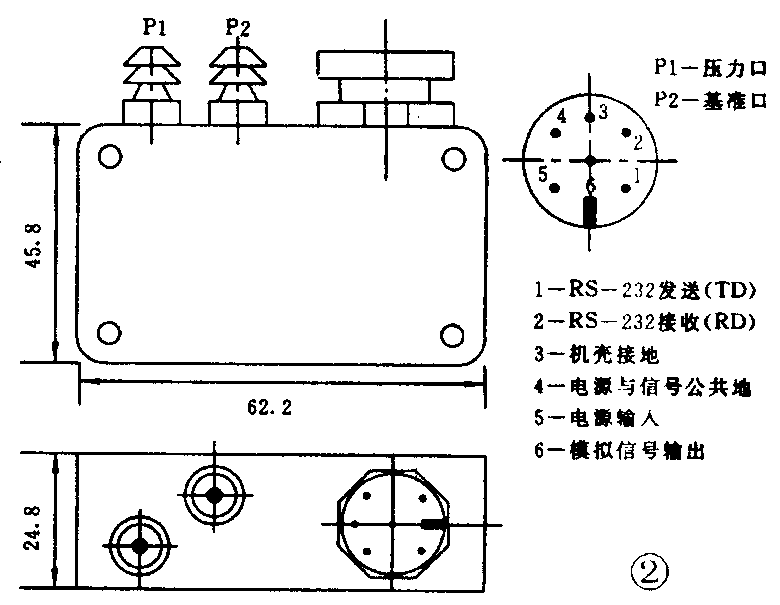

PPT－1的外形、尺寸及插座引脚功能见图2。PPT－1输出信号可通过RS-232进行数字传输或通过内部D／A变换器输出模拟信号（由指令来设置输出模式选择）。因它精度高（0.05％FS典型精度及年稳定性优于0.025％），可用作标准模拟压力传感器（用来标定别的压力传感器）。模拟输出见图3。

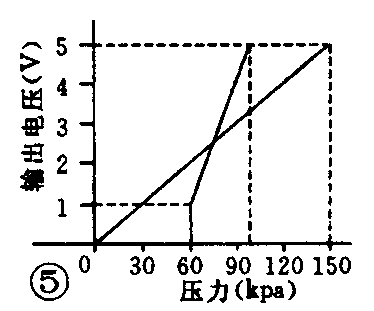

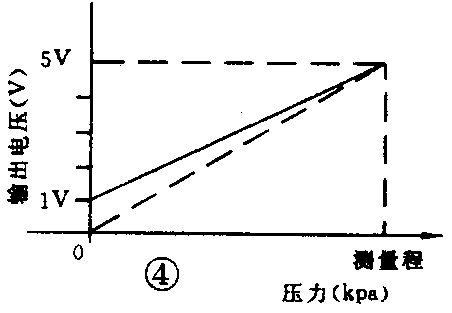

PPT-1是用户可组态的压力传感器。利用RS－232串口，通过PC机颁布指令，改变PPT-1的任何一个参数。所有组态的变化均存于PPT－1内部E2PROM中，用户可根据需要设计或取消。通过几条简单的指令，模拟输出可被“裁剪”得适合于各种不同的需要，例如，可以将0～5V的输出特性改成1～5V输出，即零压时的零输出改成1V输出，见图4。另外，在量程范围内也可进行“压缩”，任意选择其中的一段作为零点及满量程。例如，某传感器的量程为0～150kPa，相应输出为0～5V。现可改成60kPa时为零点，其输出为1V；在100kPa时为满量程，见图5。

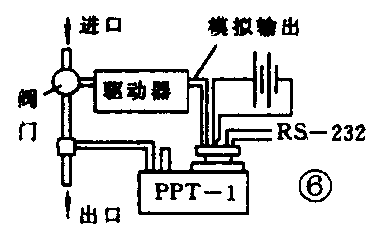

另外，PPT－1还可以通过外部来控制模拟输出以实现闭环控制，见图6。PPT－1通过RS－232串口输出数字压力数据，与此同时，上位机可控制PPT－1的D／A变换器，输出一定的模拟电压，经驱动器后来控制阀门的开启或关闭方向转动，实现闭环控制。 (方佩敏)
